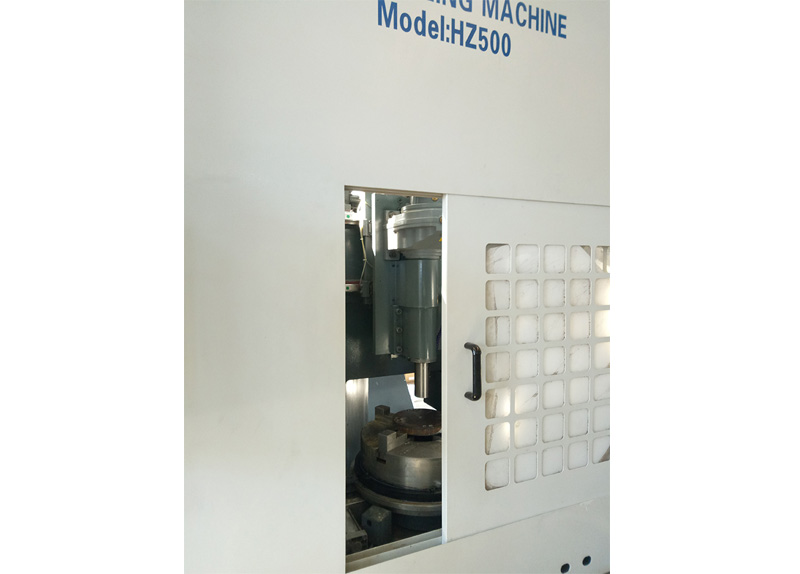

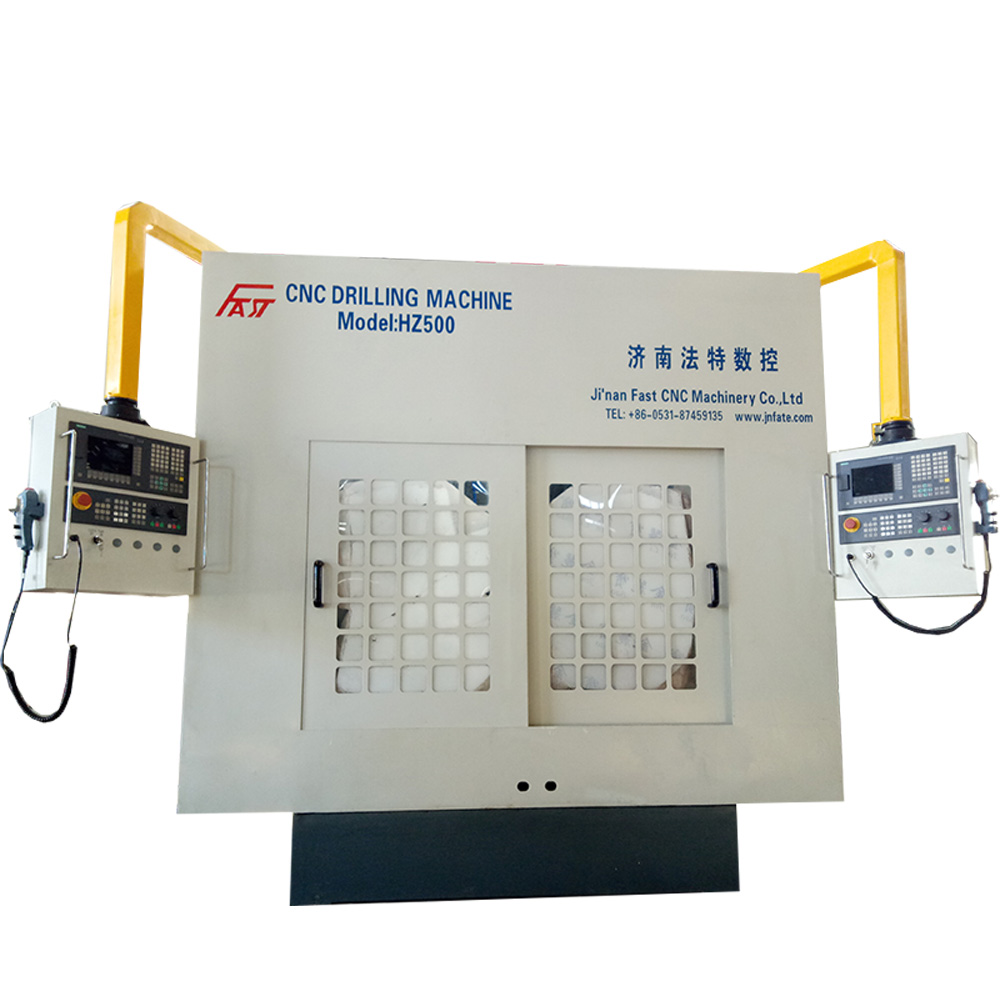

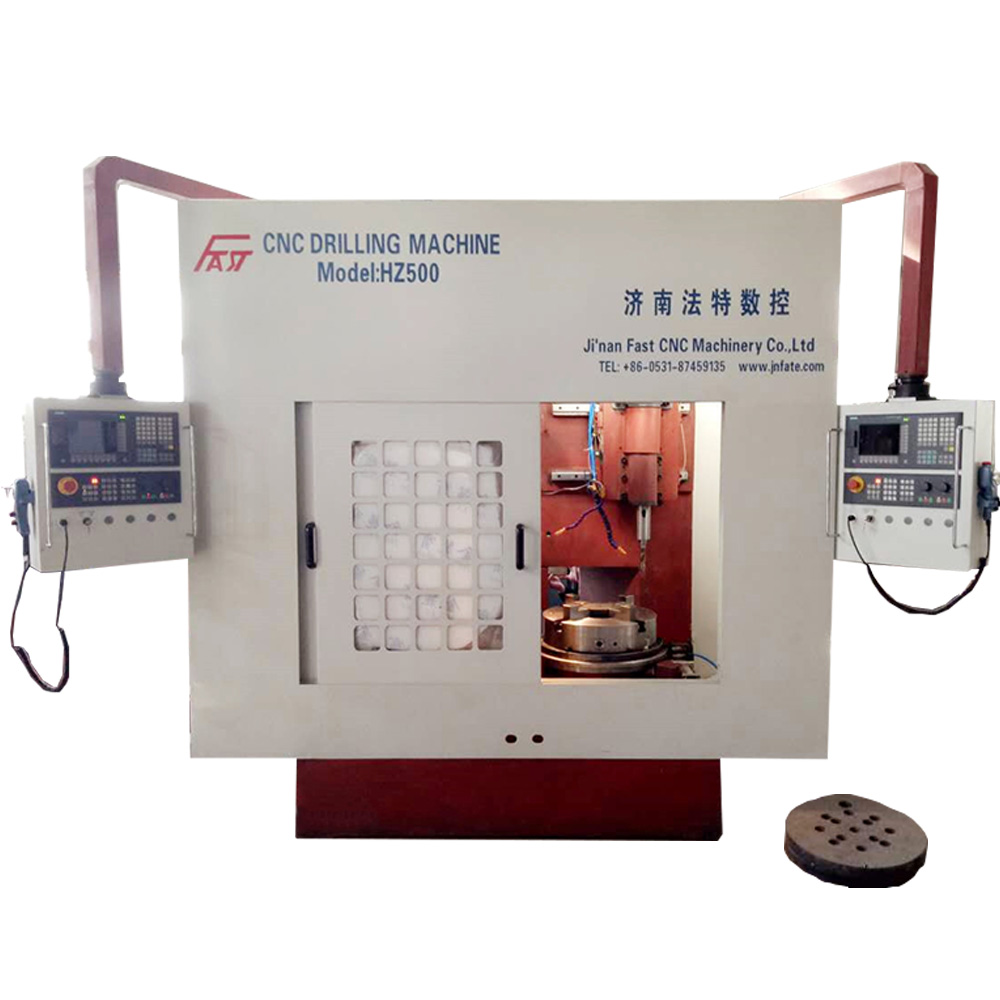

双主轴数控法兰钻床
  • 双主轴数控法兰钻床
双主轴数控法兰钻床

所属类别:管板/法兰加工生产设备

产品规格:

  • 设备用途

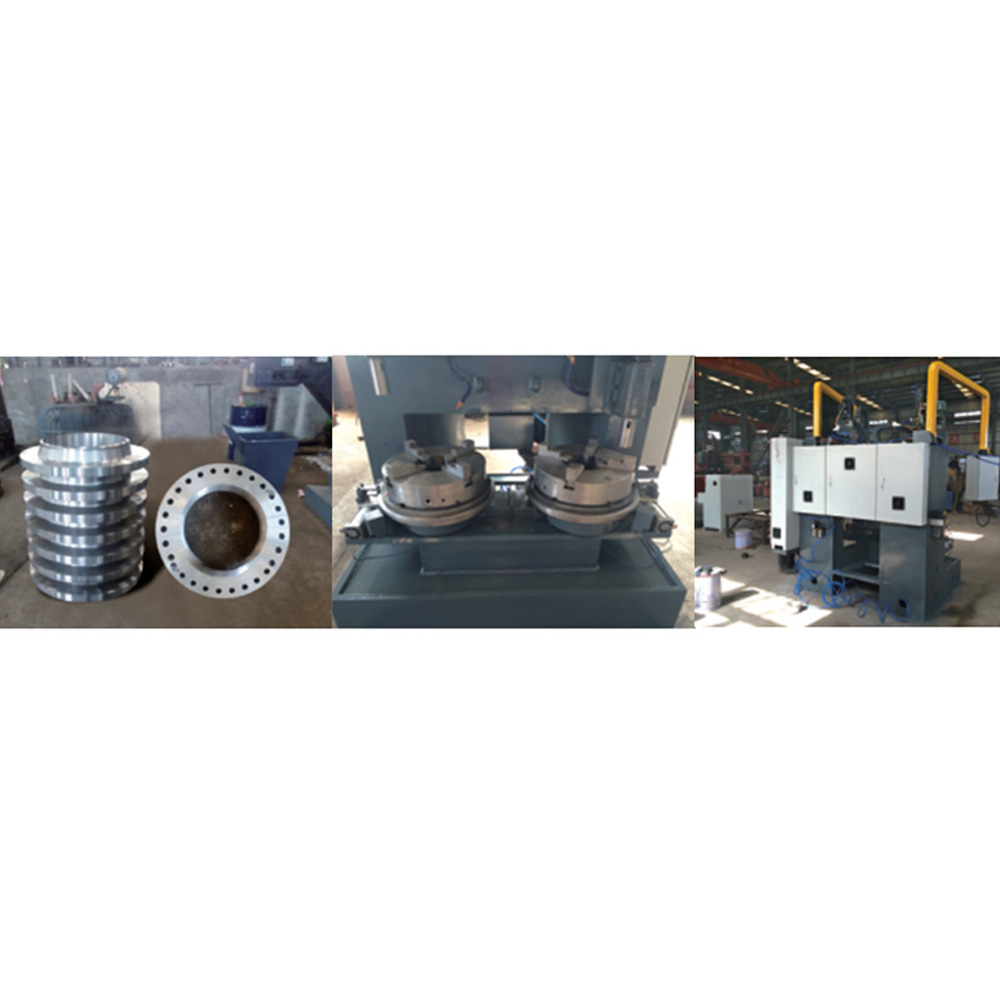

    本设备主要用于法兰、盘类、环件等圆形工件的高效钻孔加工,是双主轴、双回转工作台法兰钻床,高效法兰钻孔设备。两个动力头独立控制,两个主轴可同时钻孔,也可单独钻孔。可实现钻通孔、盲孔,机床加工过程数字控制,操作十分方便。能实现自动化、高精度、多品种、大批量生产。输入孔的个数n,设置要加工孔所在分度圆的半径r,即可自动加工,傻瓜型机器,高效、性价比高!
    设备特点

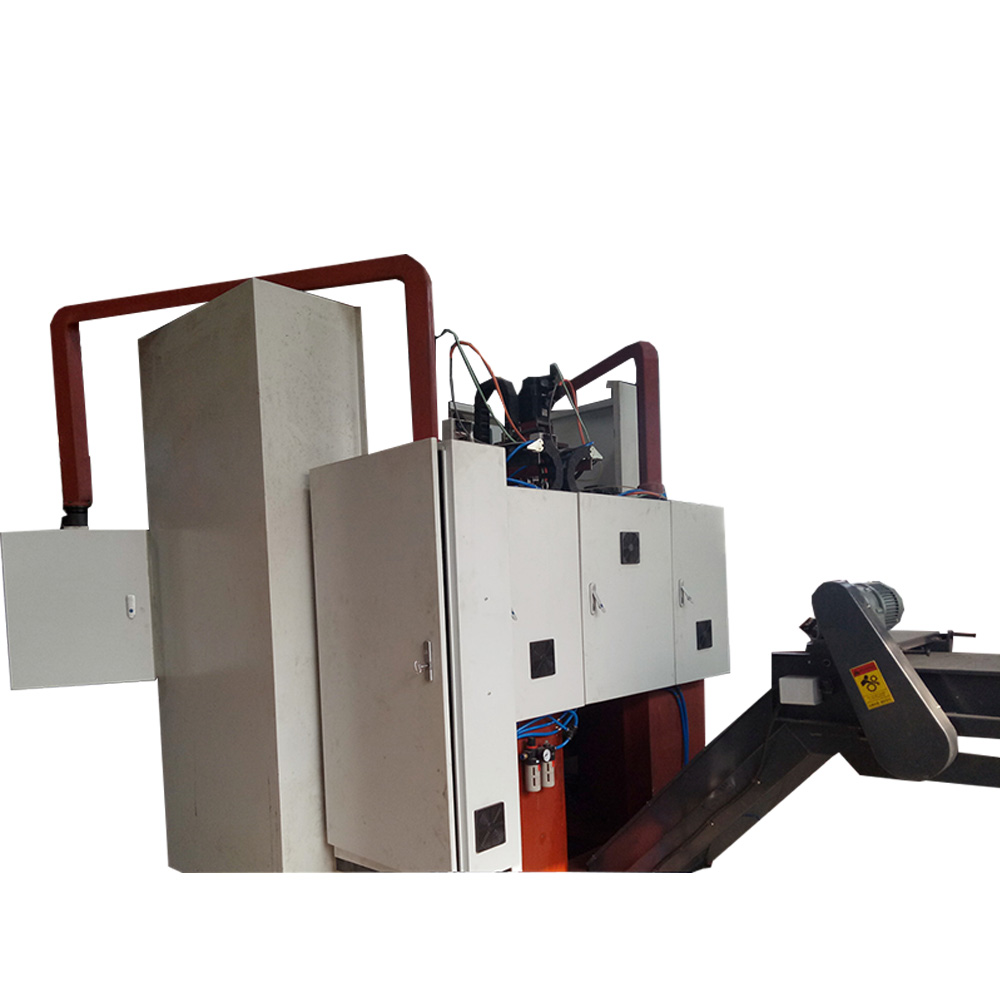

    本设备主要有2个回转工作台、2个钻削动力头、自动排屑器和循环冷却装置、气动系统、电气系统等组成。滚动直线导轨副支撑和导向、精密丝杠副驱动,机床具有较高的定位精度和重复定位精度。
    主要技术参数
    规格 FLZ500-30-2
    机床型式 双主轴、双回转工作台法兰钻床
    最大加工法兰外径 500mm
    工件夹紧方式 手动操作自定新4爪卡盘
    最大钻孔直径 Ф30mm
    钻削动力头型式 伺服送进钻削动力头
    钻削动力头数量 2个
    主轴技术参数 主轴端联接孔形式 莫氏3号锥孔
    主轴转速 0—1200r/min
    数控轴数 4轴
    机床精度 定位精度 ≤0.1mm(全程)≤0.1mm
    重复精度 ≤0.06mm(全程)≤0.06mm
    主轴端面及侧面跳动度 ≤0.03 mm
    气动系统压力 0.6Mpa
    润滑系统压力 1.0MPa
    冷却系统压力 0.2Mpa(水雾两种冷却方式)
    电机总功率 约16KW
    机床总重量 约4.8t
    机床外形尺寸(长×宽×高) 1650mm×1400mm×2400mm
    备注:此气动系统用途:在钻孔提供动力是气缸锁死回转工作台,这样就能保证钻孔时回转工作台机卡盘保持静止状态
