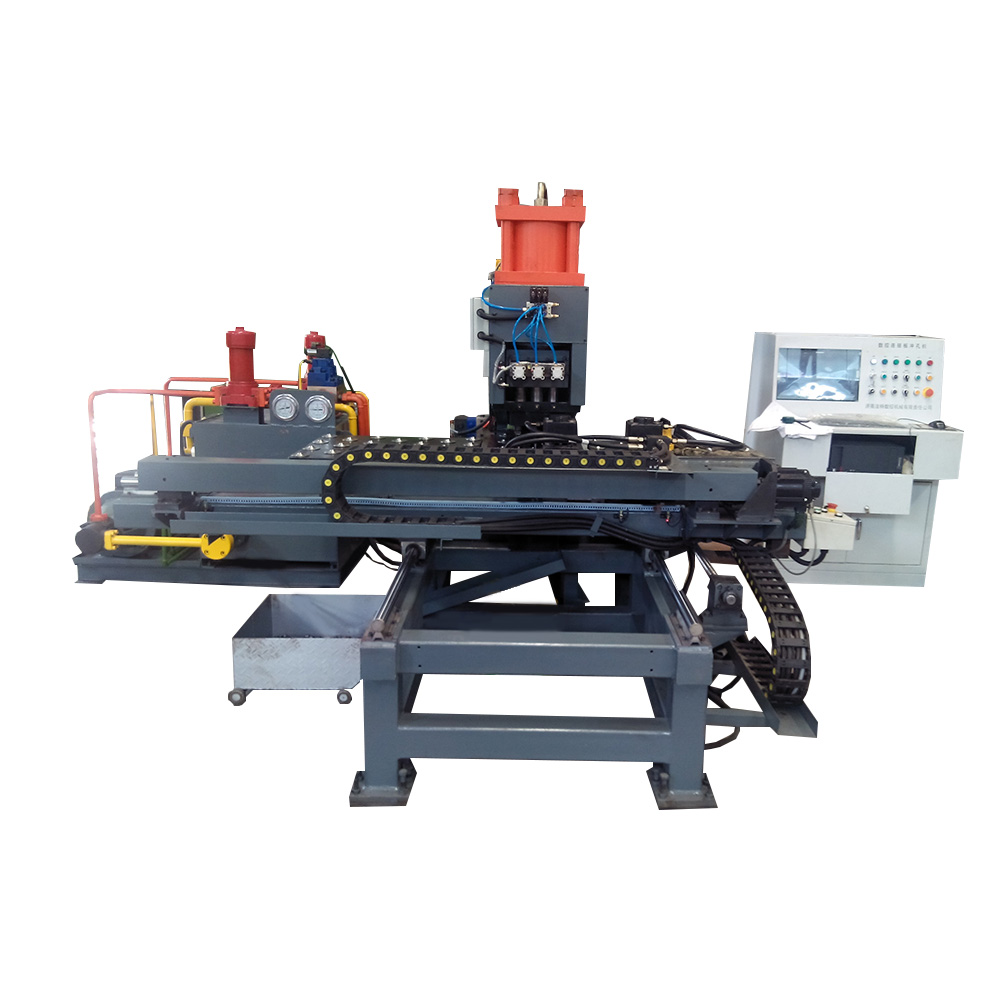

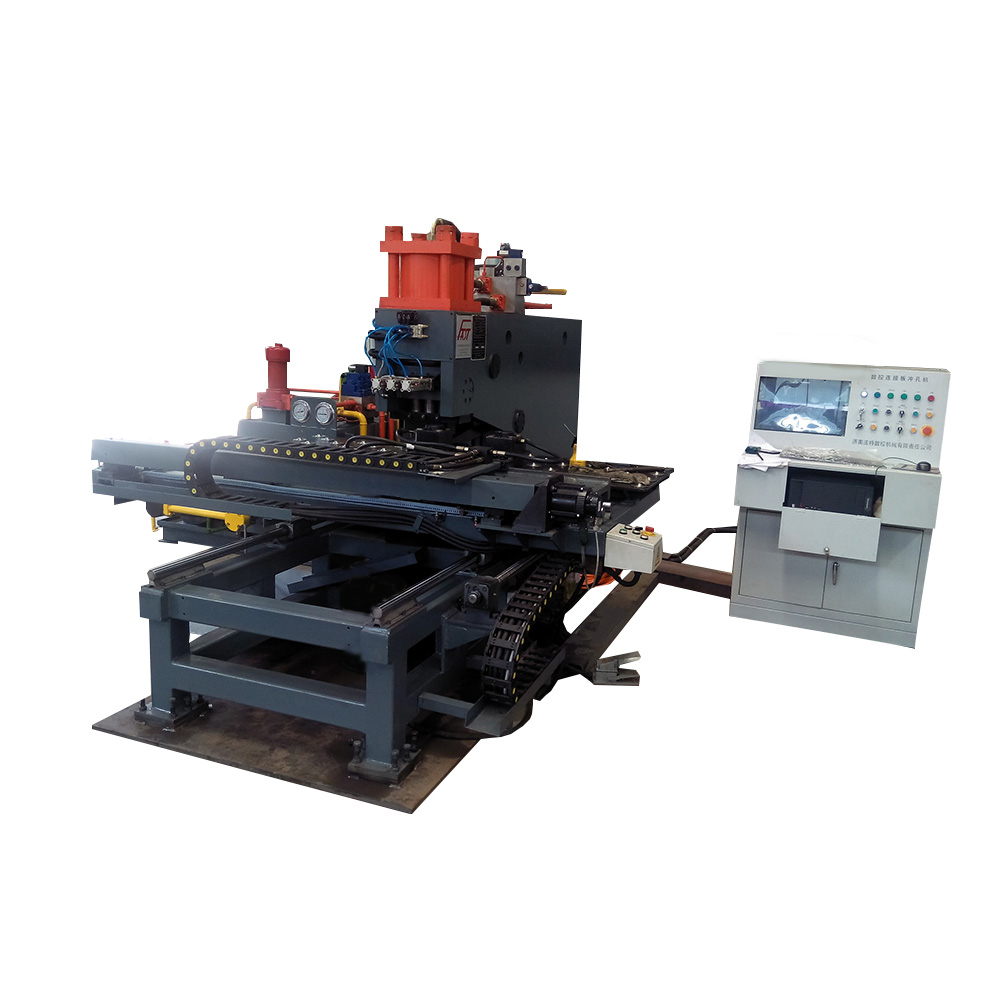

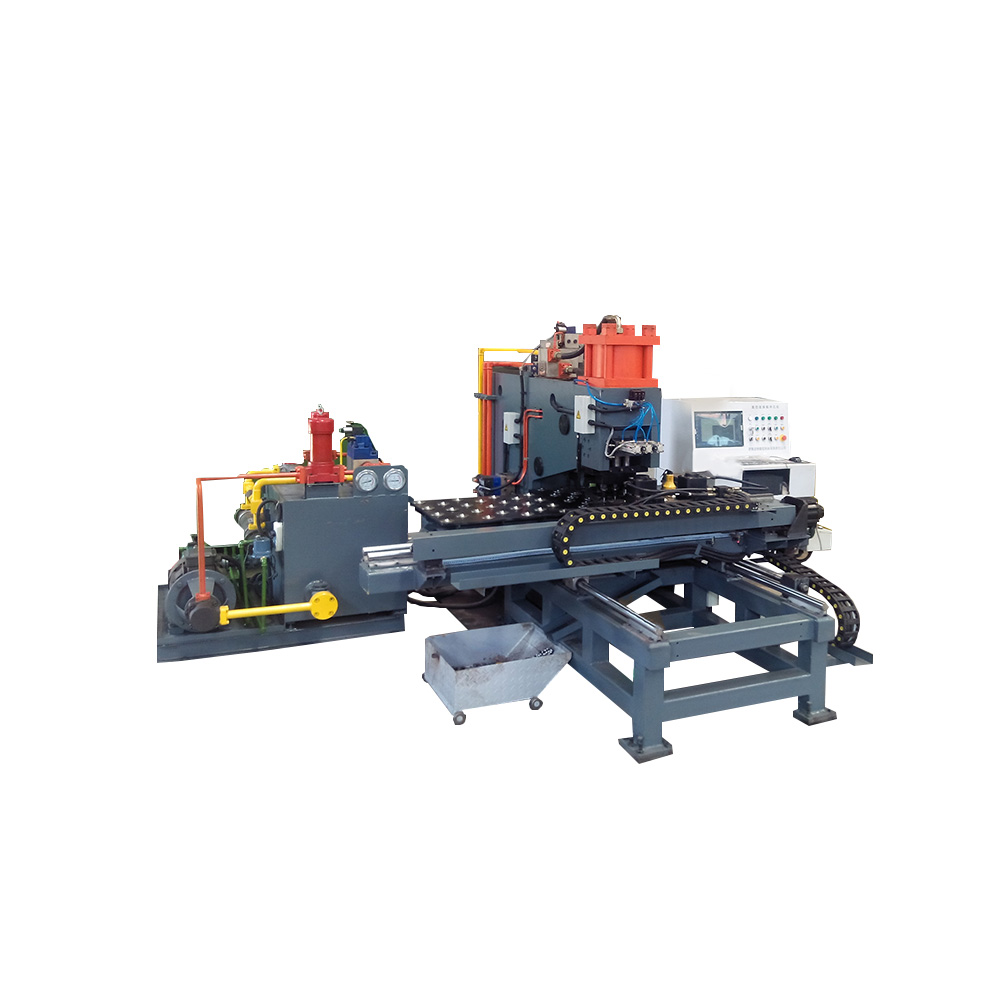

CJ100数控连接板冲孔打印机
  • CJ100数控连接板冲孔打印机
CJ100数控连接板冲孔打印机

所属类别:板材加工生产设备

产品规格:

  • 技术特点:机、电、液一体化;PLC控制,两轴同时驱动;加工零件图形显示;具有故障自我诊断功能;变成建议且可以直接使用放样软件所生成的程序数据。

    优点:主要功能部件采用模块化组装、维修方便;同一板上可实现冲孔、打印工作;编程时,只需要键入孔径、位置、工位数、提供网络借口、也可与技术部门构成局域网共享数据资源;工人劳动强度小、工件精度稳定。

    规格型号MOdel

    CJ80

    CJ103

    CJ123

    CJ201/203

    CJ301

    冲孔力(KN)Punching force

    800

    1000

    1200

    2000

    3000

    打字力(KN)Marking force

    800

    1000

    1200

    none

    工件厚度范围(mm)Thickness of workpiece

    2-10

    5-20

    5-25

    5-30

    最大工件尺寸(mm)Max size of workpiece

    4000*1800

    1500*800

    1500*800

    1500*1500

    1850*1850

    模位数(个)Quantity of die(piece)

    1-7(用户自定)(customer decide)

    3

    3

    1或3 one or three

    1

    最大冲孔直径(mm)Max punching diameter

    根据板厚来定according to the thickness of plate

    Ø32

    Ø40

    Ø50

    Ø60

    最小孔边距(mm)Min distance between holes

    20

    25

    30

    25-35,孔径≤37mm

    25-35,hole diameter≤37mm

    35-50,37>孔径≥60mm

    35-50,37>hole diameter60mm

    打字字符数位(个)Marking characters(piece)

    14

    14或18

    14 or 18

    14或18

    14 or 18

    None

    字符尺寸(mm长*宽*高

    Size of character L*W*H

    14*10*12

    None

    加工精度

    Processing precision

    符合GB2694-2003标准

    According with GB2694-2003
