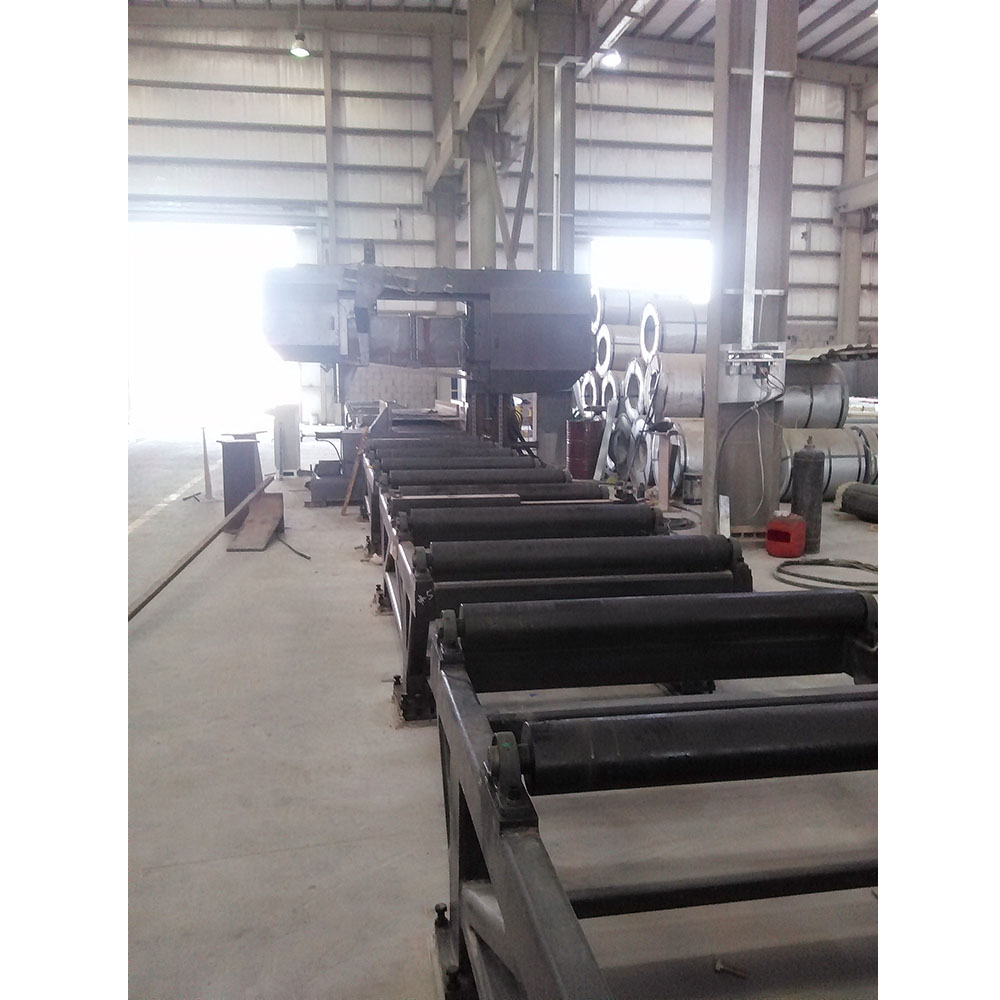

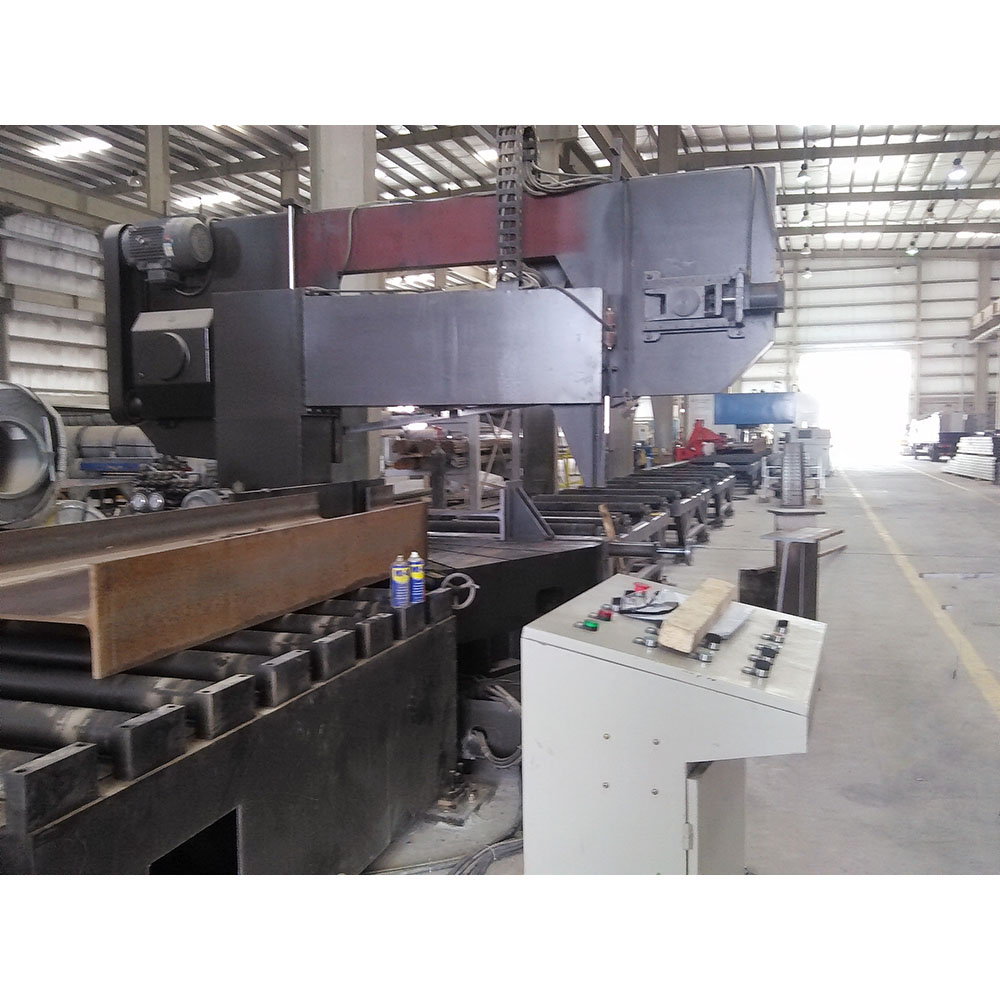

H型钢钻锯生产线
  • H型钢钻锯生产线

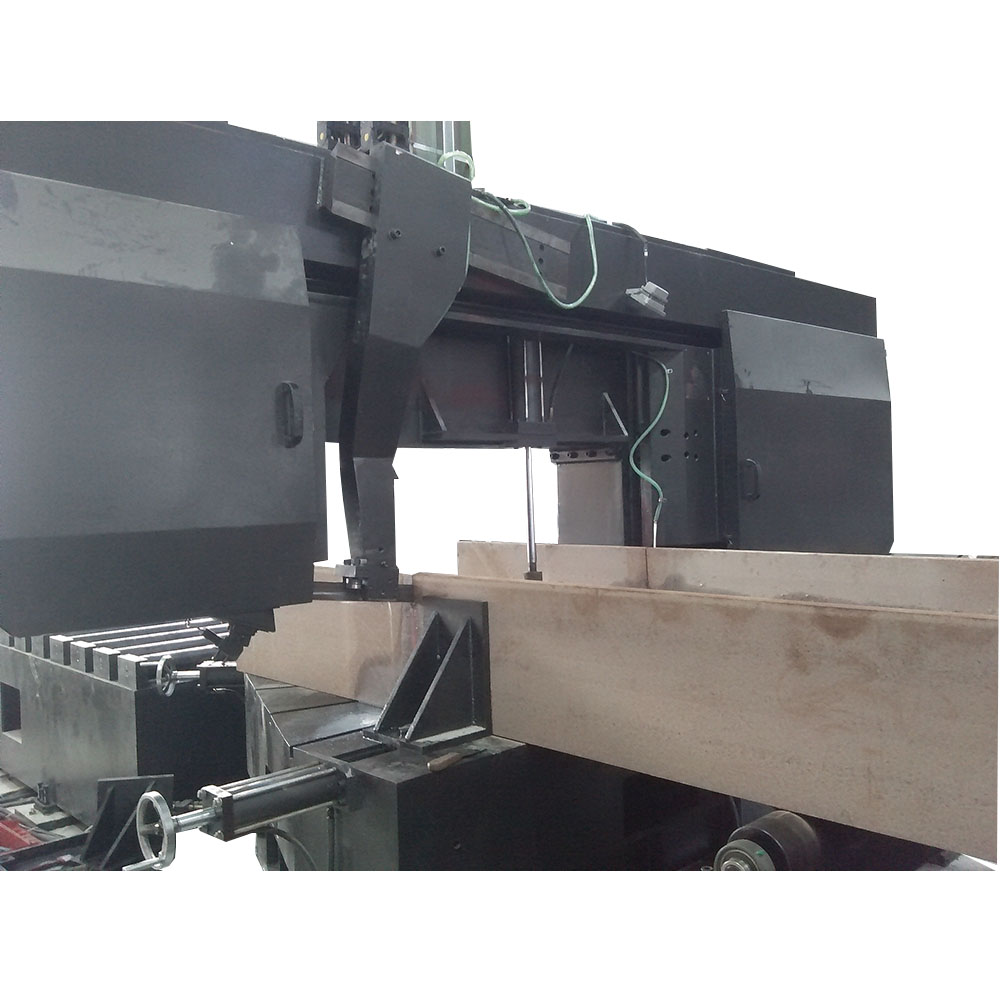

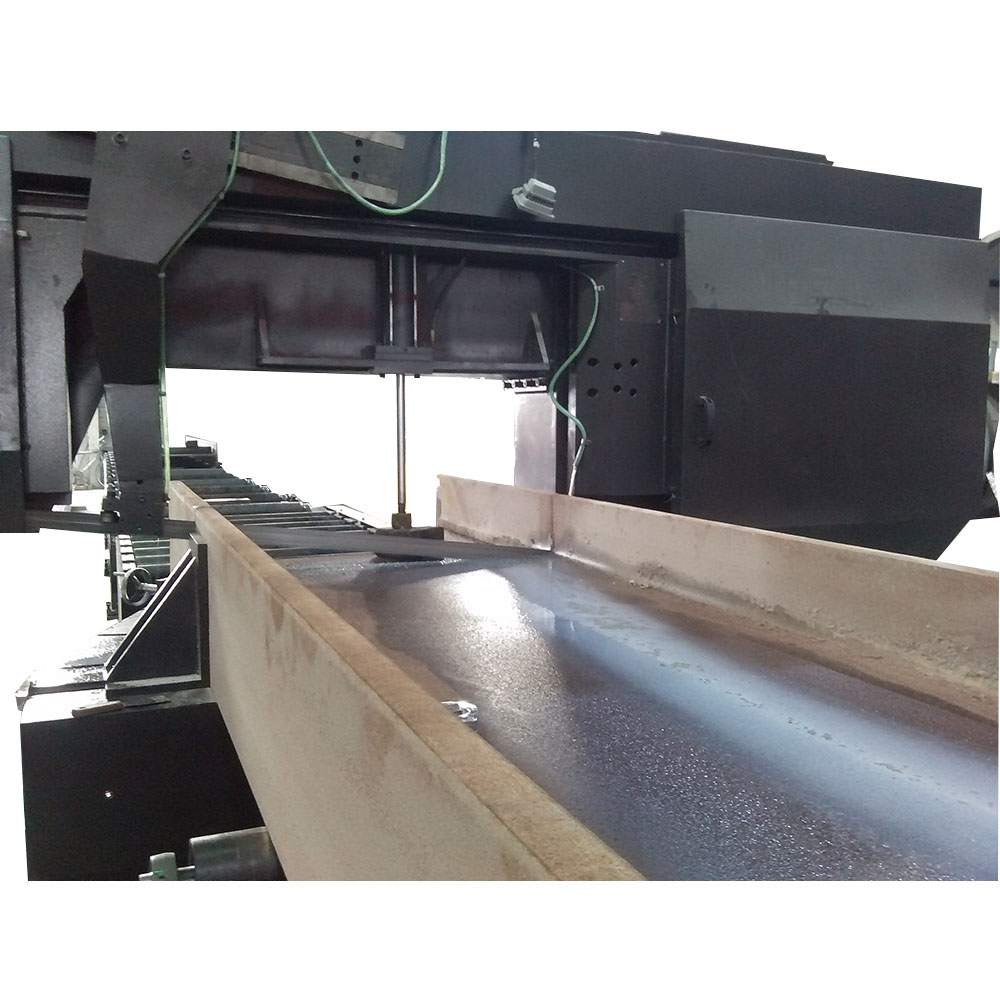

H型钢钻锯生产线

所属类别:钢结构立体车库加工设备

产品规格:

  • 一、产品特点

    1. 双立柱设计,配合高强度的床身,在高速锯切时具有良好的吸振性能。

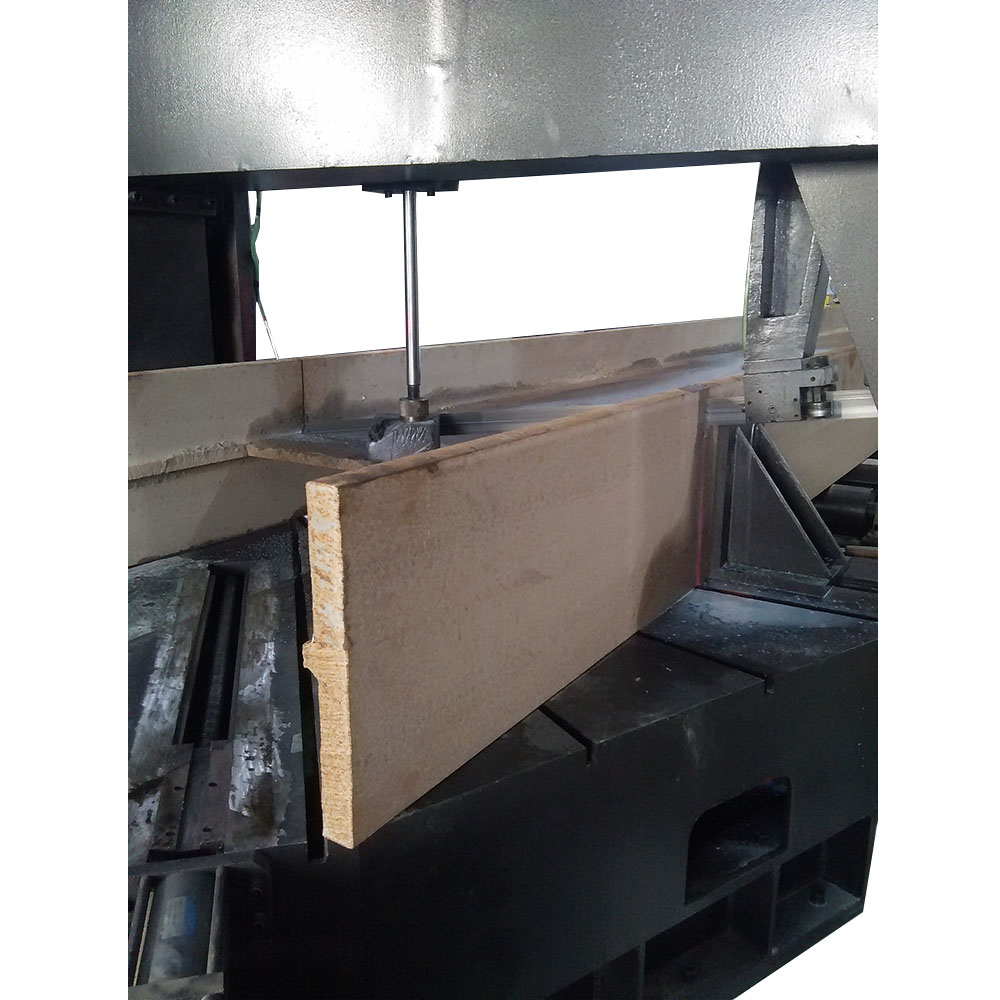

    2.  可自身旋转,较长的工件无需转动就可进行45°斜切,保持生产的连续性。

    3.  锯条驱动电机功率较大,保证主传动性能好,专门加工钢结构行业的各种型钢 。

    4.  锯条液压自动张紧装置,使锯条在高速转动中保持稳定,延长锯条的寿命。

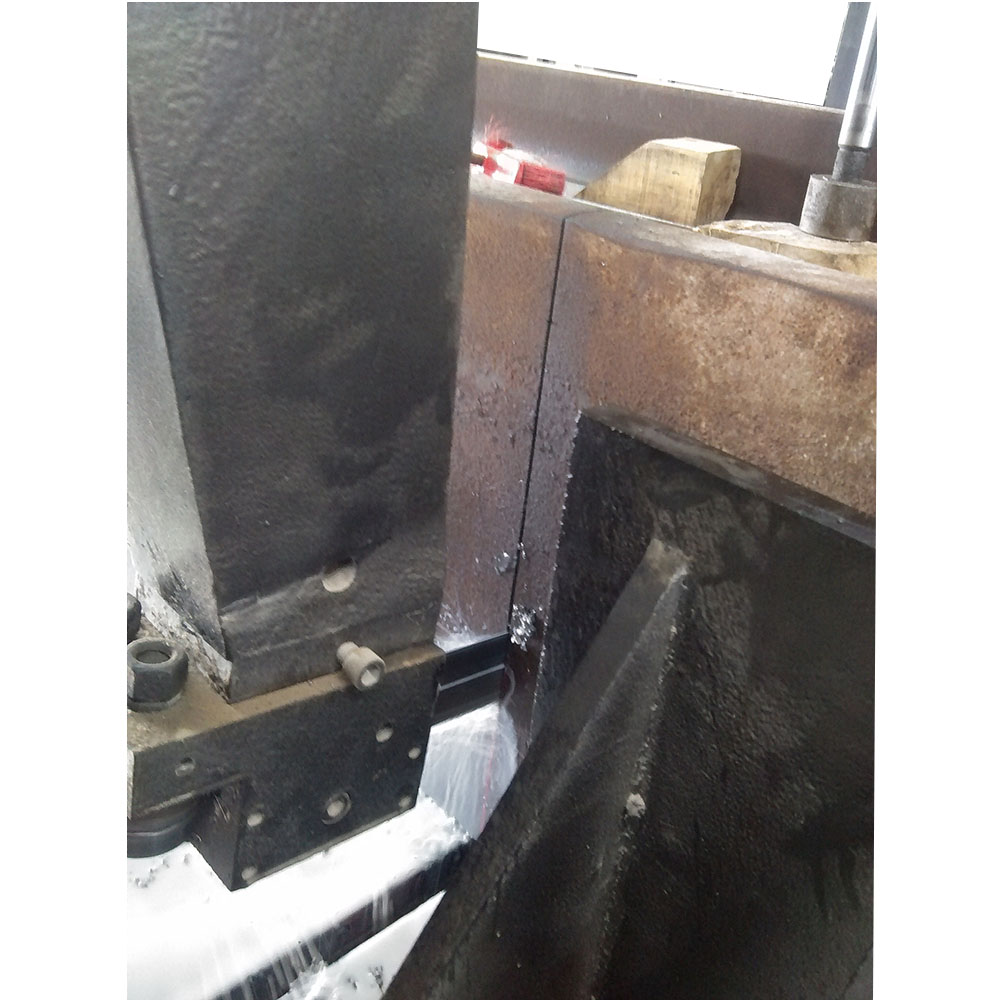

    5.  配备左、中、右三只夹持臂并导向锯条,防止锯条偏斜,克服高速锯切时的夹锯现象。

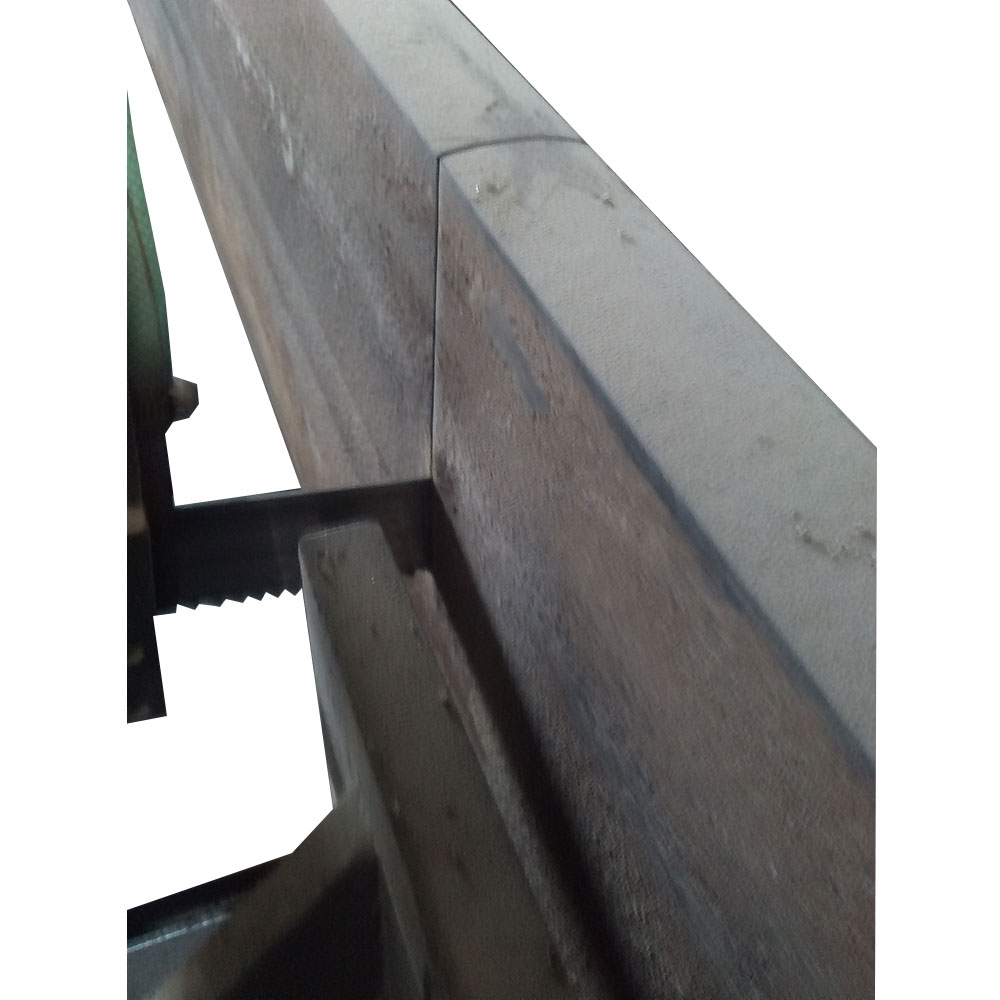

    6.  锯条产生的锯逢细小,断面精度高,大大降低材料消耗。

    7.  自动冷却液与锯条进给相配合,优化锯条的润滑,降低锯条的温升。

    8.  激光对线功能,及手动微调工件进退机构,方便定尺切断。

    9.  PLC 控制,锯切线速度通过主电机变频可调,锯切进给速度通过液压无级调速,极大提高生产率。

    10. 关键的机械、液压、电气元件及部件选用国内外知名公司产品

    二、产品基本参数

    1、 最大型钢加工截面尺寸:

    H型钢1000×500、圆钢Φ500、方钢500×500

    2、锯条尺寸:7600×54×1.6(长×宽×高)

    3、锯条材质及热处理:外购

    4、锯条线速度:20-100m/min

    5、锯切角度范围:0°~45°

    6、斜切角度精度:±0.5°

    7、切割速度:无级进给(伺服电机驱动)

    8、进给速度:无极调整

    9、转角机构结构形式:手动旋转

    10、主电机功率:7.5KW

    11、转台电机功率:40W

    12、冷却系统:100W

    13、液压系统:3KW

    14、自动紧急停机装置:急停开关

    15、设备总功率:约20kw

    16、装机重量:5800kg
