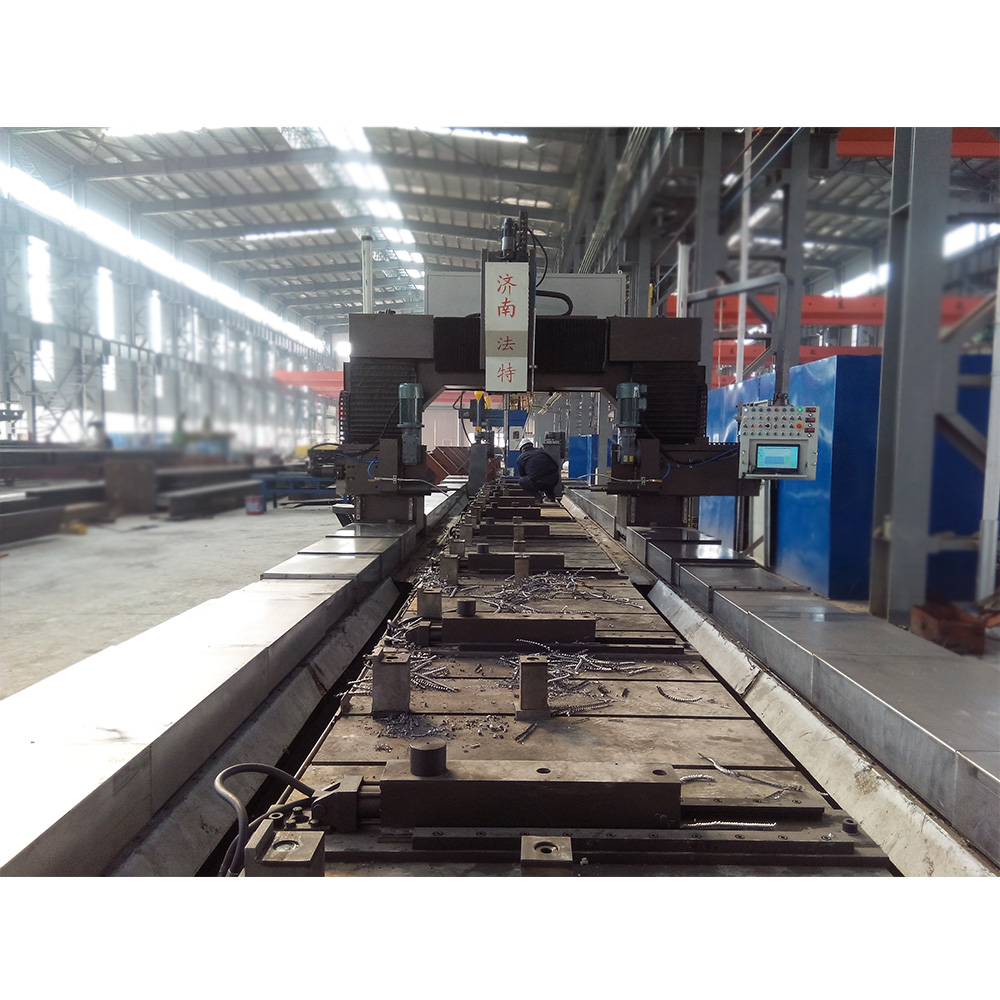

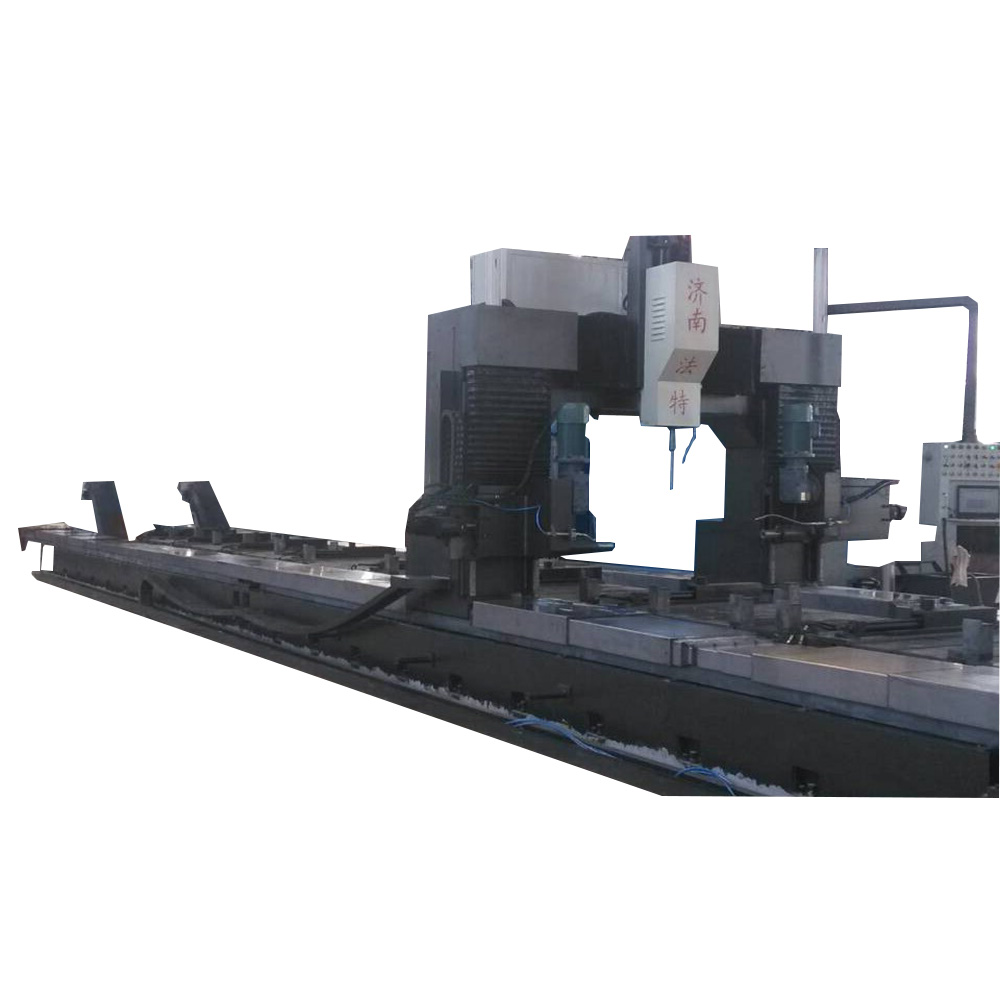

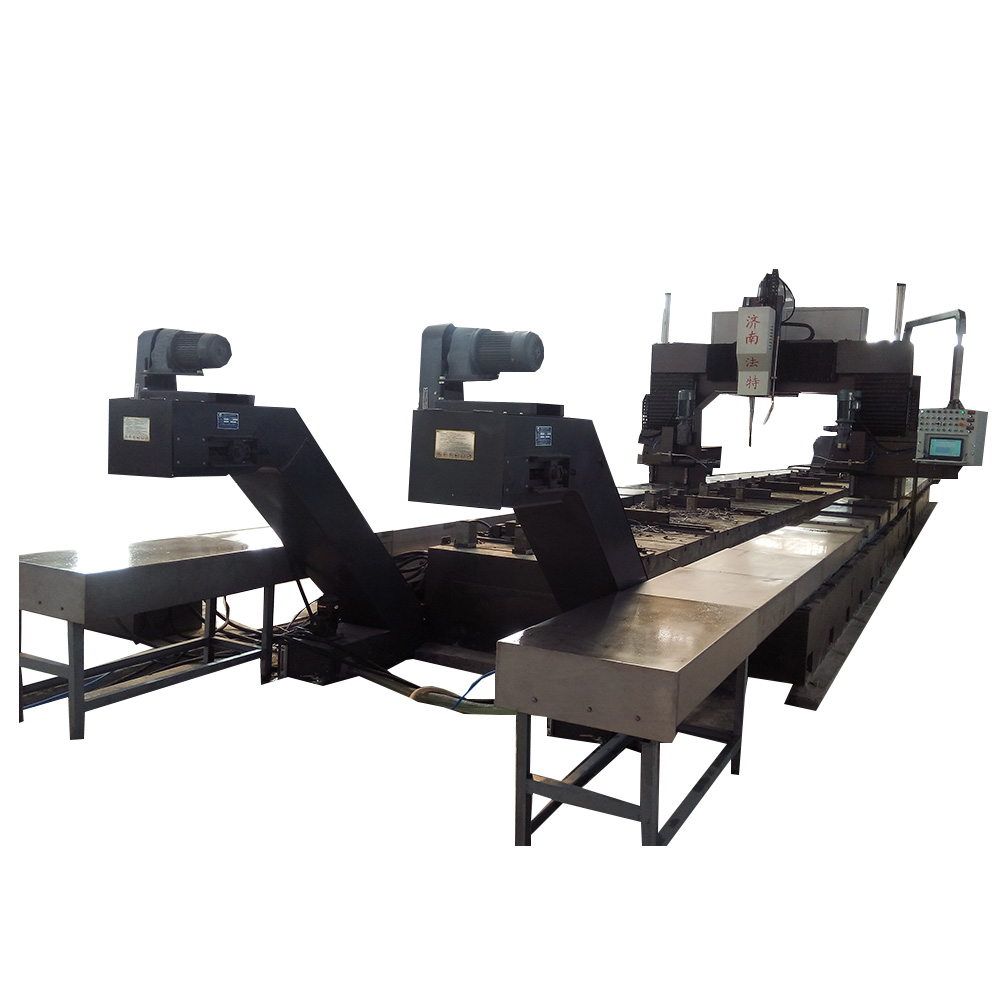

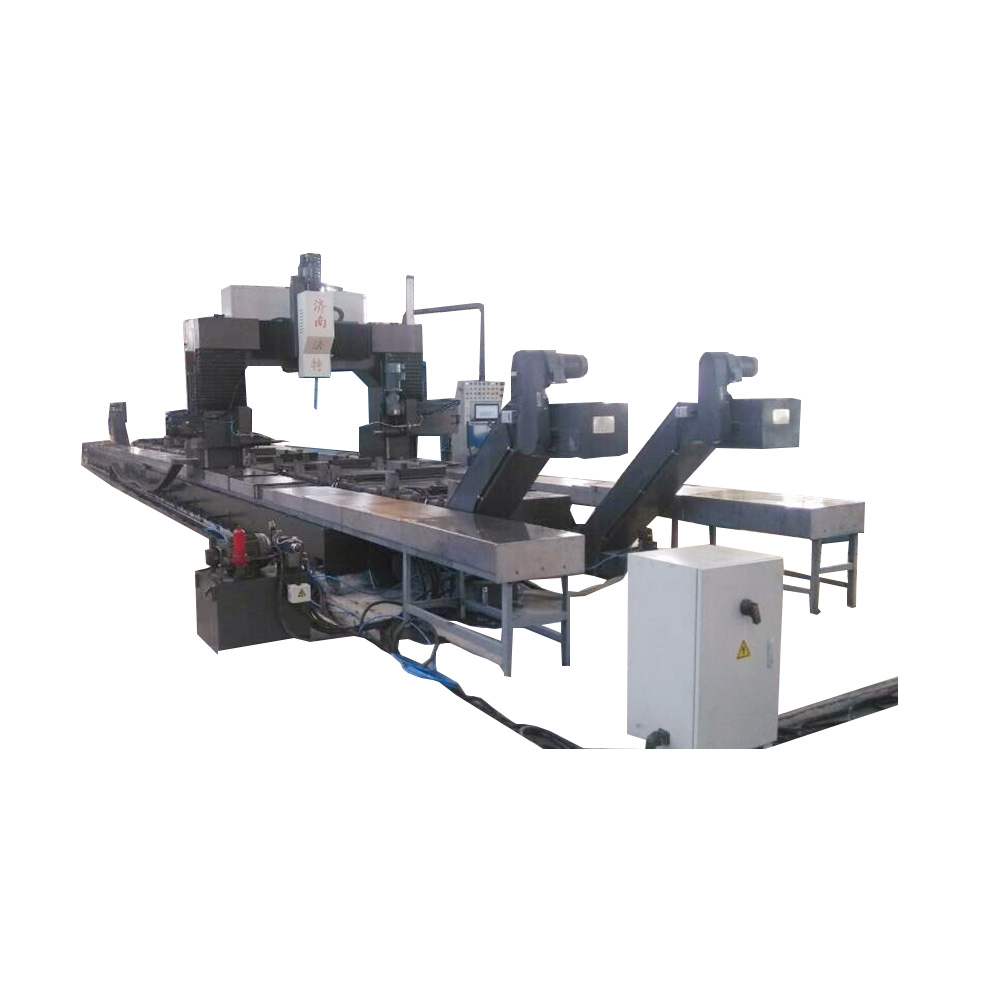

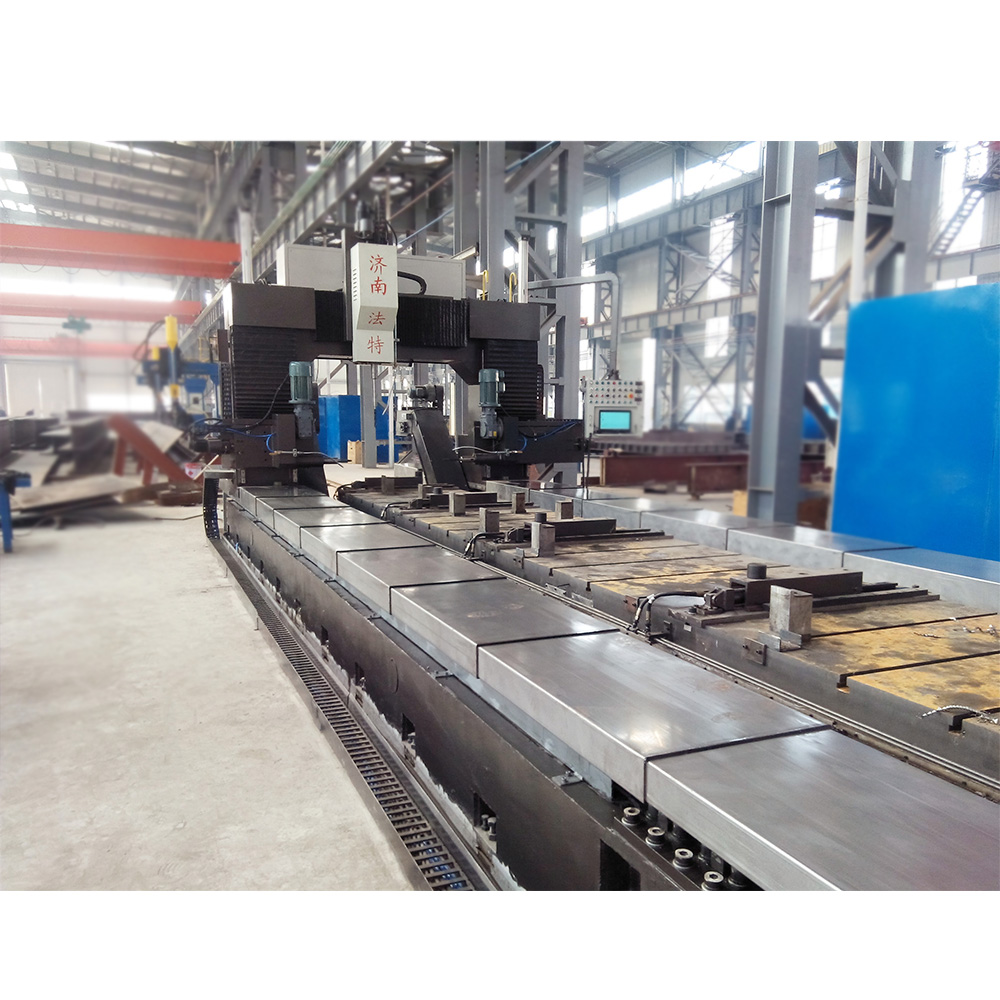

龙门移动式数控三维钻床
  • 龙门移动式数控三维钻床
龙门移动式数控三维钻床

所属类别:钢结构立体车库加工设备

产品规格:

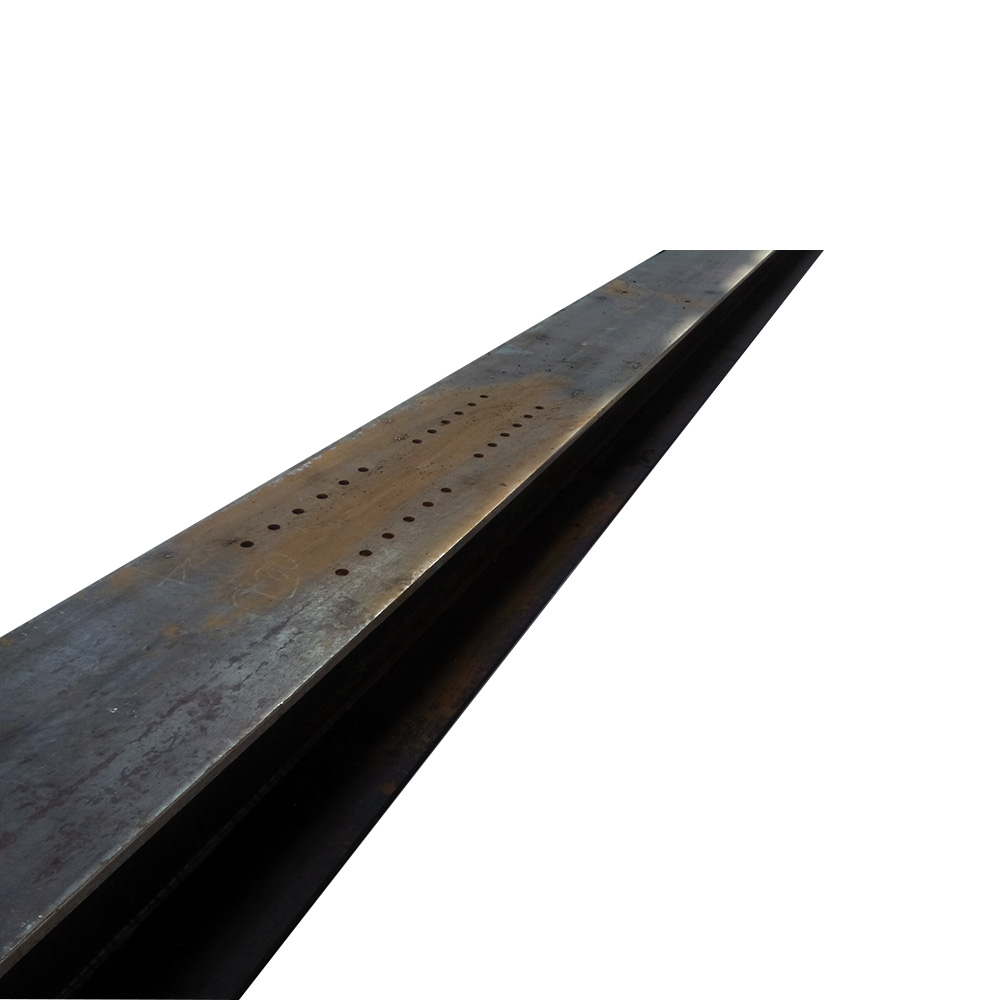

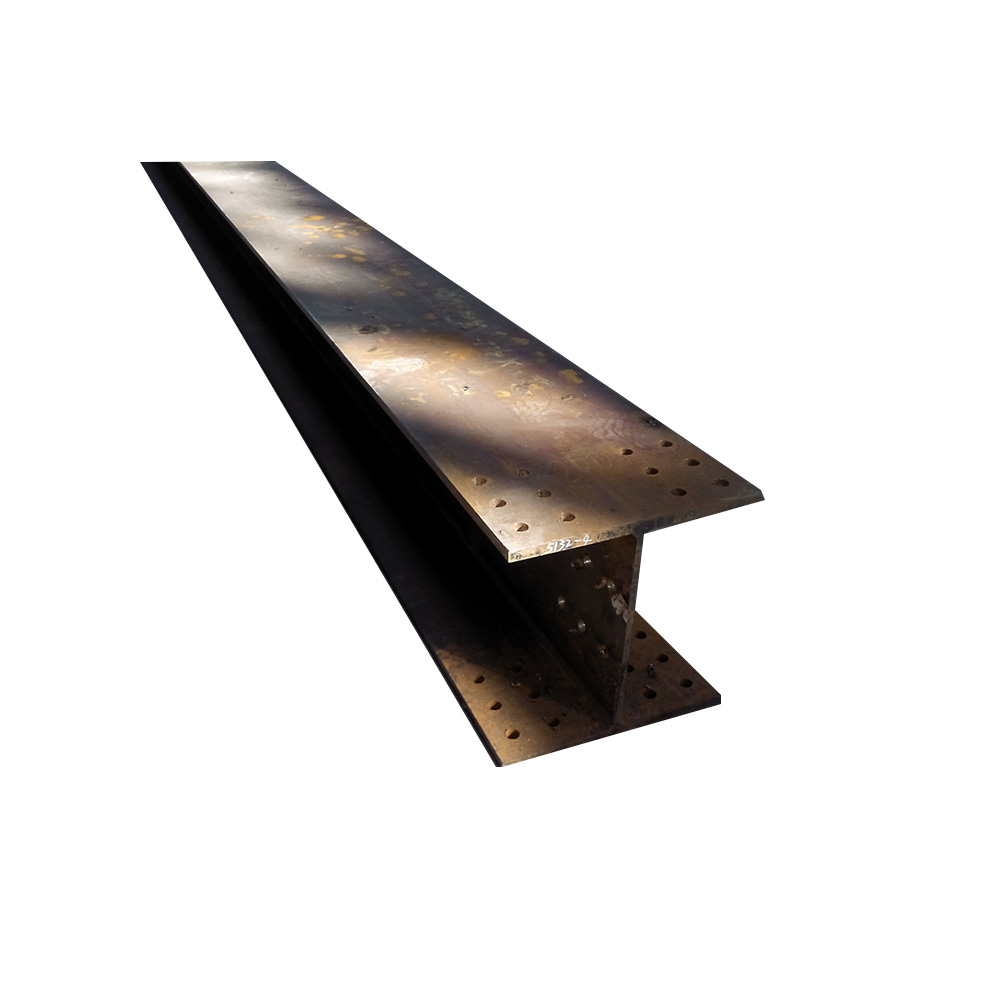

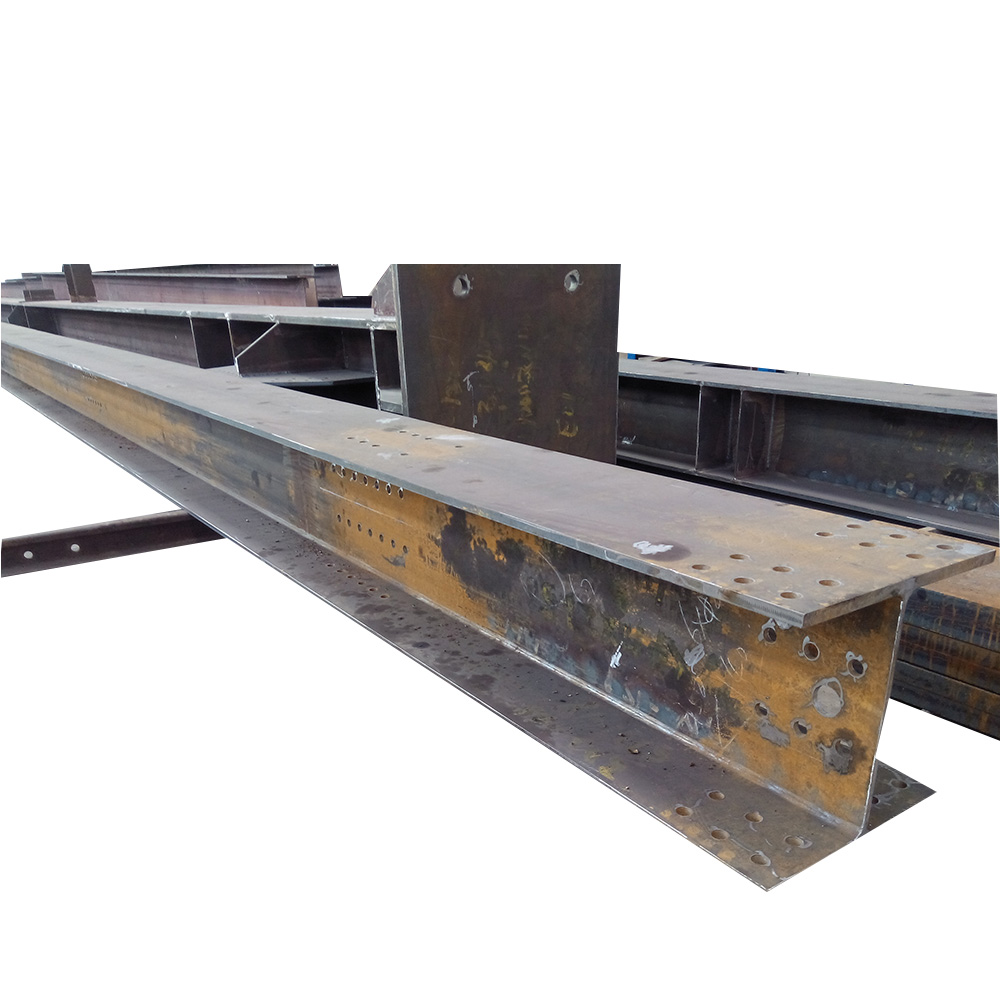

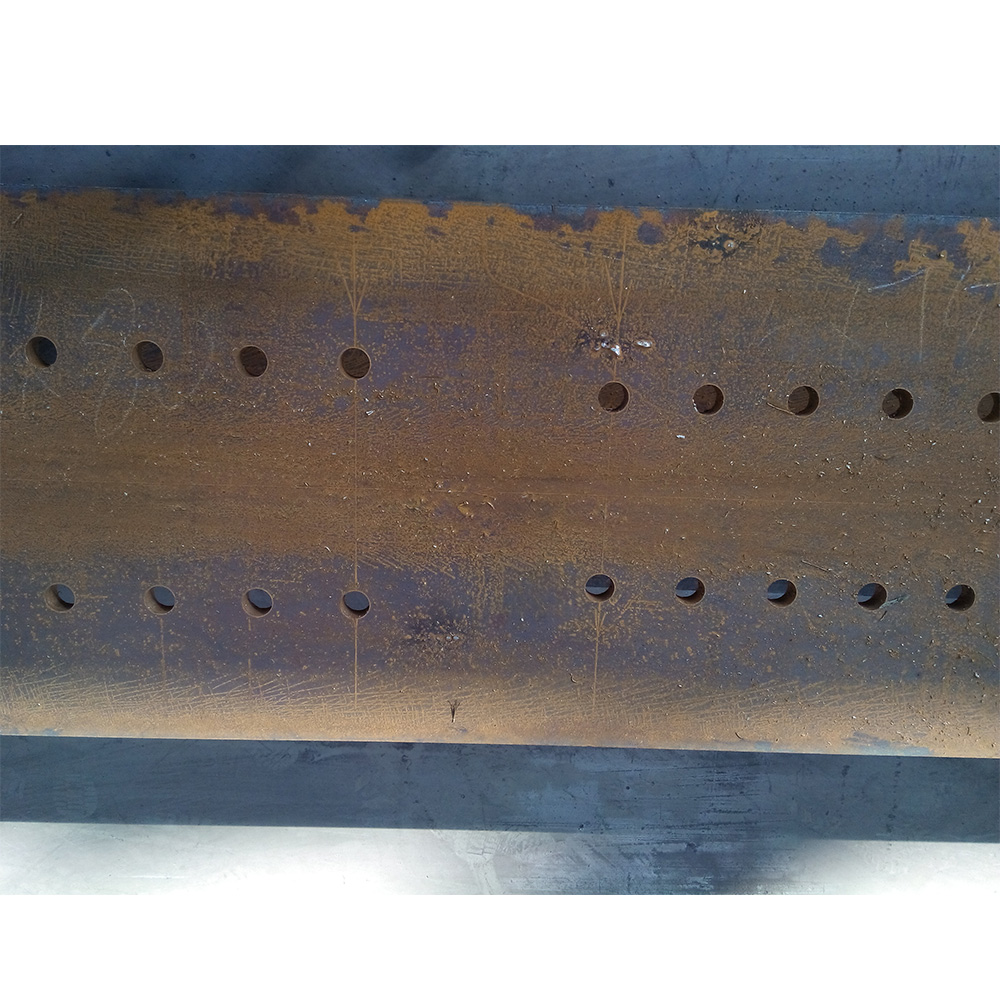

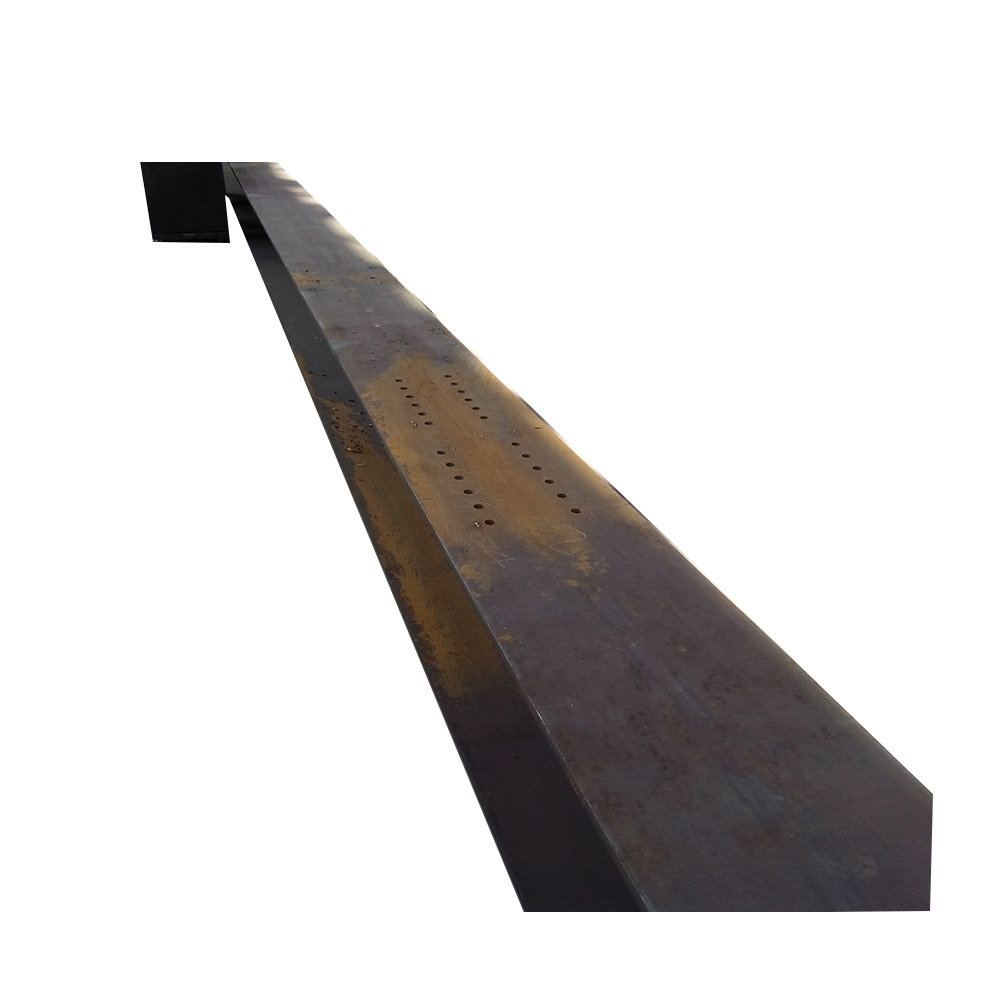

  • 设备用途:本机床主要用于大型焊接H型钢的钻孔加工,同时也可用于矩型、U型、L型等型钢的钻孔。H型钢三个面上的孔均可一次装卡加工完毕,效率高,孔位精度高,是相关制造业中质量保证的必不可少的设备

    主要技术参数

    参  数  名  称

    Parameters

    单位

    Unit

    参数值

    Parameter values

    工件

    参数

    Parameter of work piece

    截面(宽×高)mm

    Section(W×H)mm

    mm

    300×300—1000×1000

    最大长度mm

    Max length mm

    mm

    16000

    最大钻孔厚度mm

    Max drilling thickness mm

    mm

    100

    最大工件重量t

    Max weight of work piece t

    t

    30

    主轴

    Spindle

    主轴数量个

    Quantity of spindle

    Piece

    3

    主轴电机功率KW

    Motor power of spindle

    KW

    4×3

    最大钻孔直径mm

    Max drilling diameter mm

    mm

    φ40

    钻孔动力头单元

    Drilling power head

    钻夹形式莫氏锥度

    Morse taper

    莫氏锥度

    Morse taper

    4#

    伺服电机功率

    Power of servo motor

    Kw

    2KW×6

    最大移动速度m/min

    Max movement speed m/min

    m/min

    6

    工作台

    Work table

    工作台尺寸(长×宽×高)mm

    Dimension(L×W×H)mm

    mm

    16500*1240*600

    T型槽尺寸mm

    Size of T slot

    mm

    28

    工作台材料

    Material of work table

    高强度铸件

    High strength welding parts

    龙门纵向移动

    Longitudinal traverse

    最大行程mm

    Max stroke mm

    mm

    16000

    伺服电机功率Kw

    Servo motor power Kw

    Kw

    2×2

    最大移动速度m/min

    Max traverse speed m/min

    m/min

    8

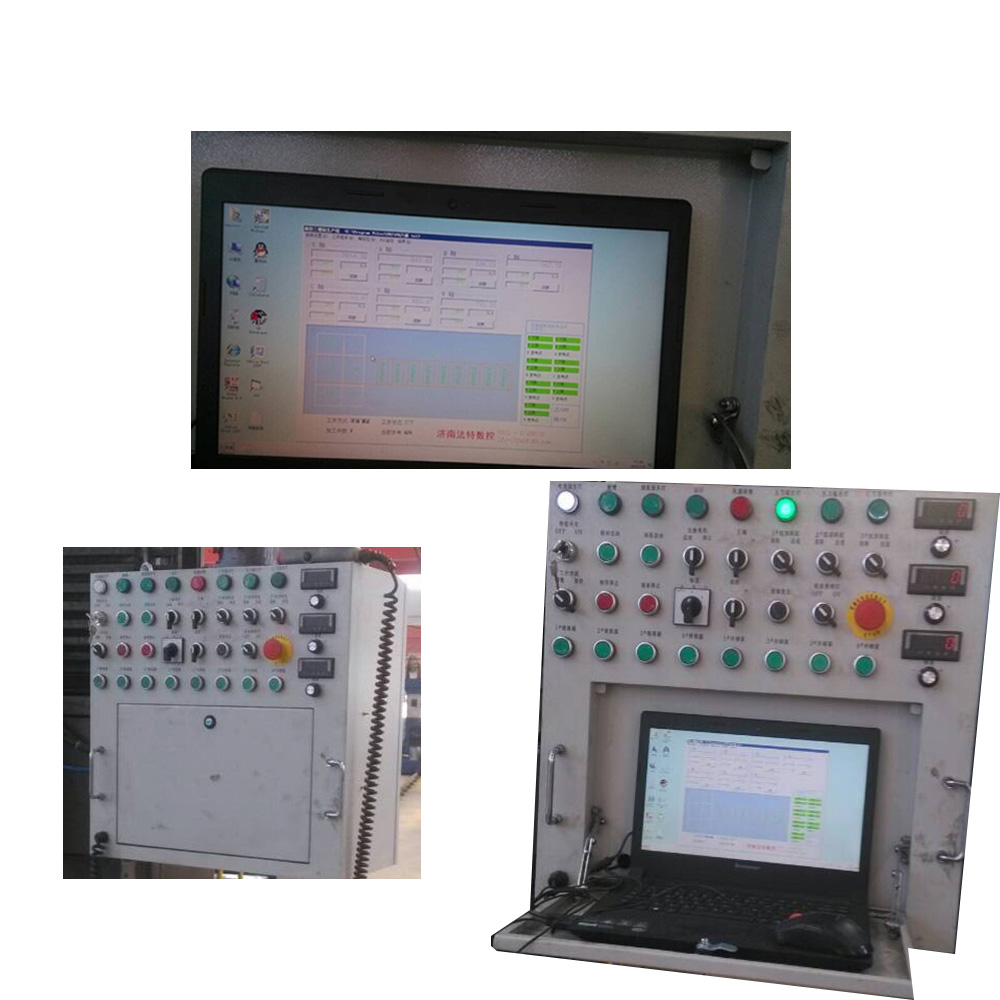

    控制系统

    Control system

    控制方式

    Control method

    电脑+PLC

    Computer+PLC

    数控轴数

    CNC axis

    8

    冷却系统

    Cooling system

    冷却方式

    Cooling method

    水冷

    Water cooling

    冷却泵电机功率及数量KW

    Motor power of cooling pump and quantity KW

    KW

    0.37X2

    排屑系统

    Clip removal system

    排屑机功率

    Power of clip removal equipment

    Kw

    3X4,4台

    3X4,4 sets

    总功率

    Total power

    KW

    约35

    About 35

    总重量

    Total weight

    约46000

    About 46000

    外形尺寸

    Outline dimension

    长×宽×高(不含电气柜)

    L×W×H(without electrical cabinet)

    mm

    17000×4160×3000
