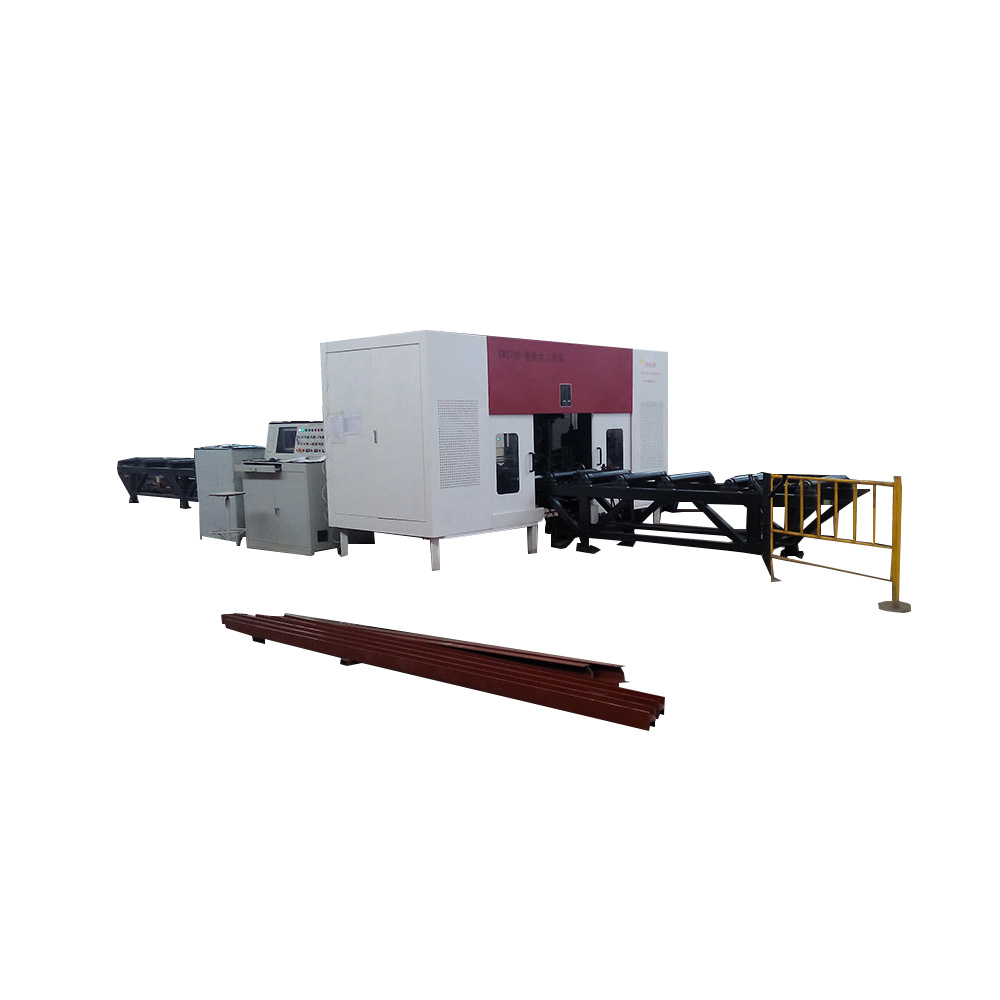

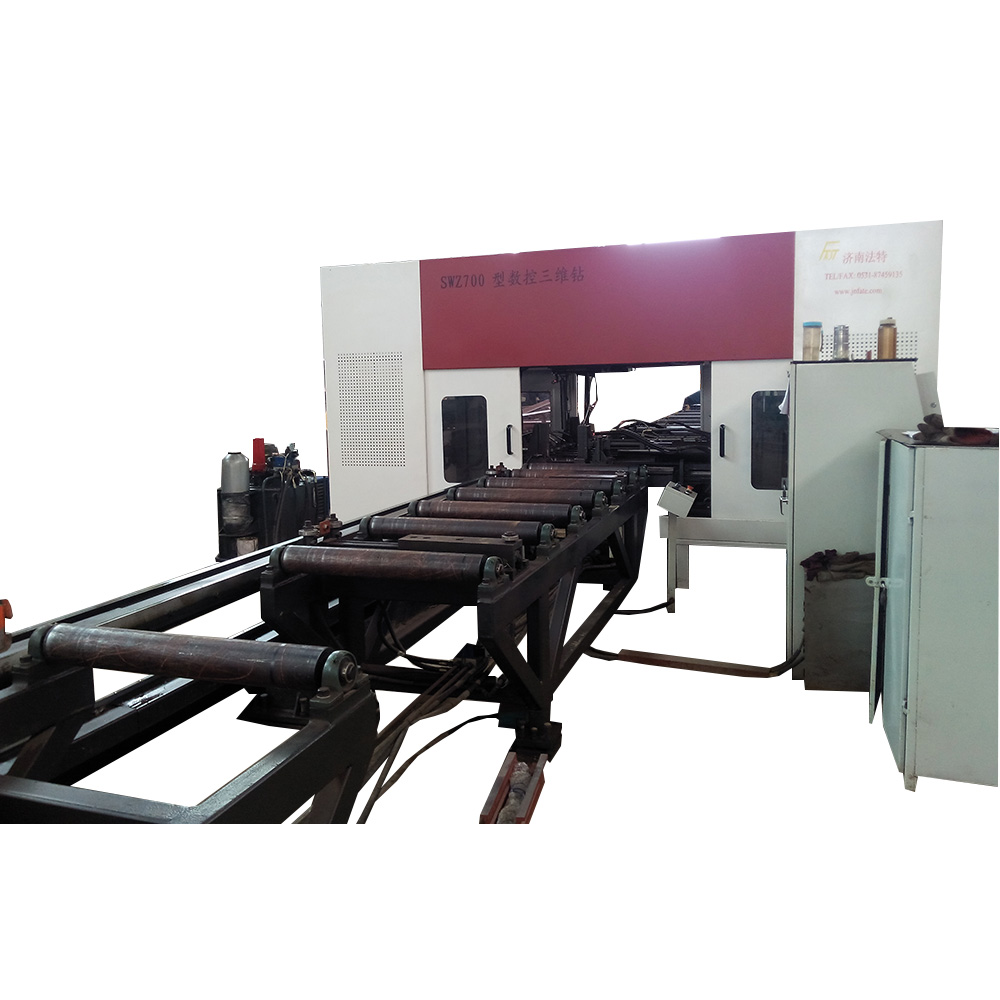

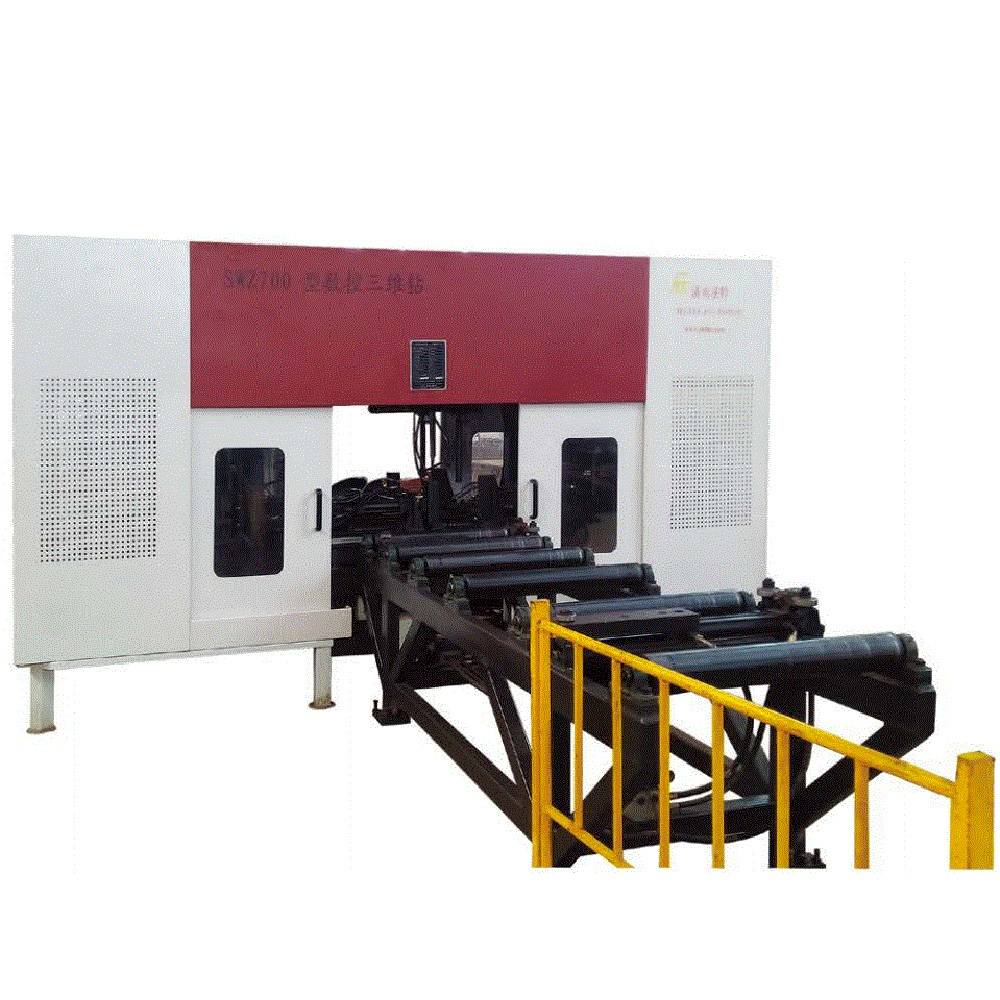

SWZ700X400-9四轴数控型钢三维钻床设备用途
应用

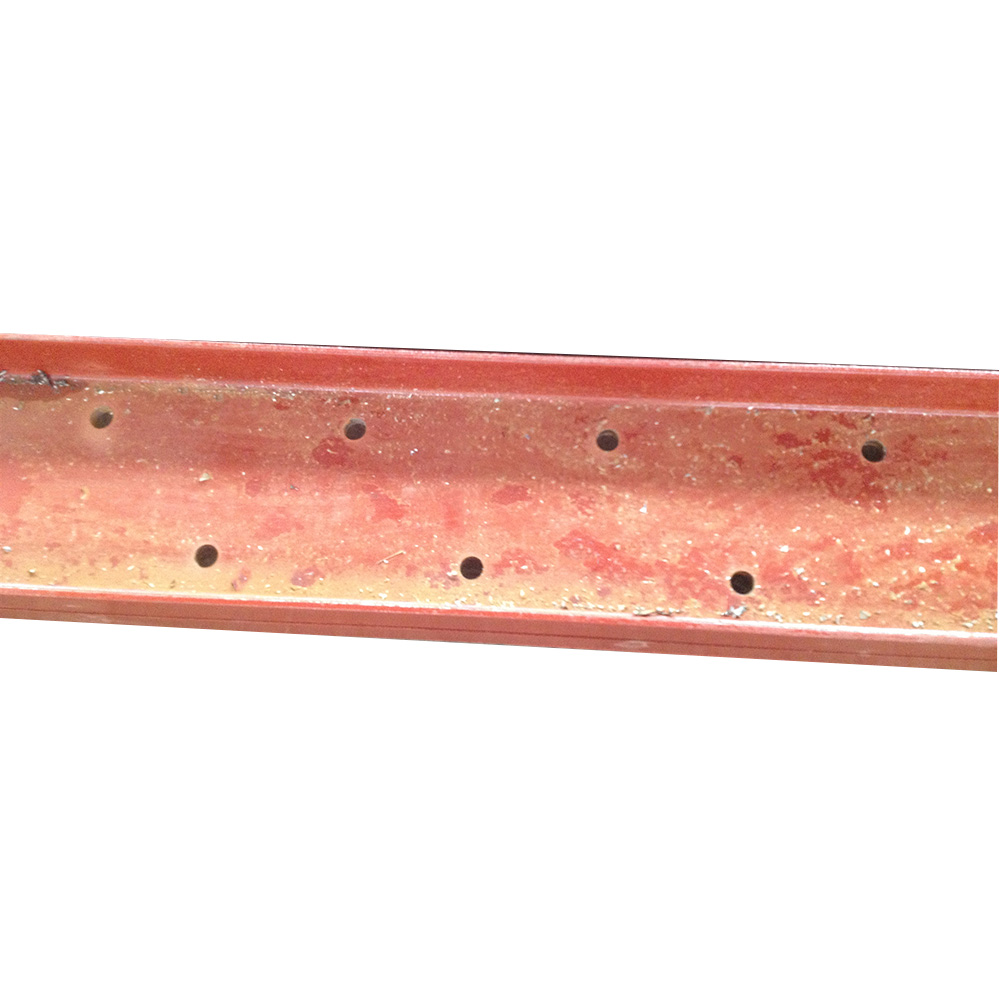

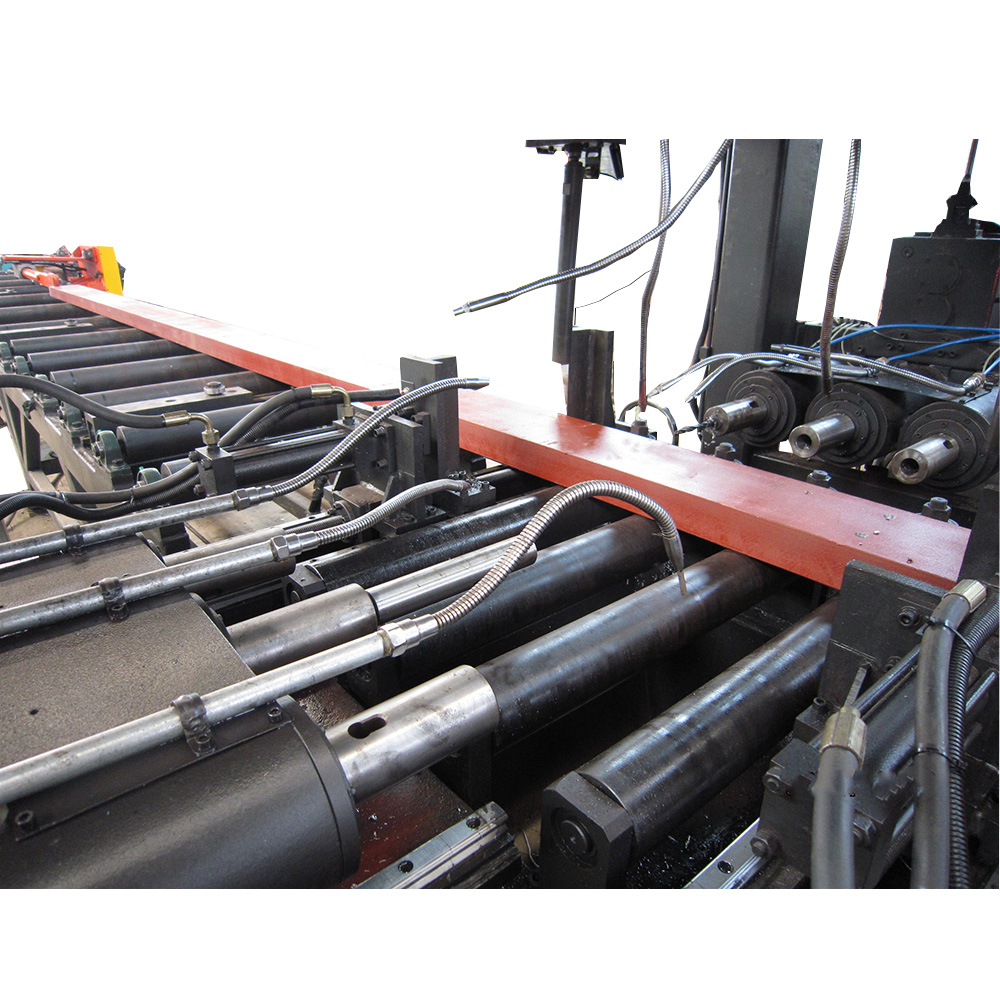

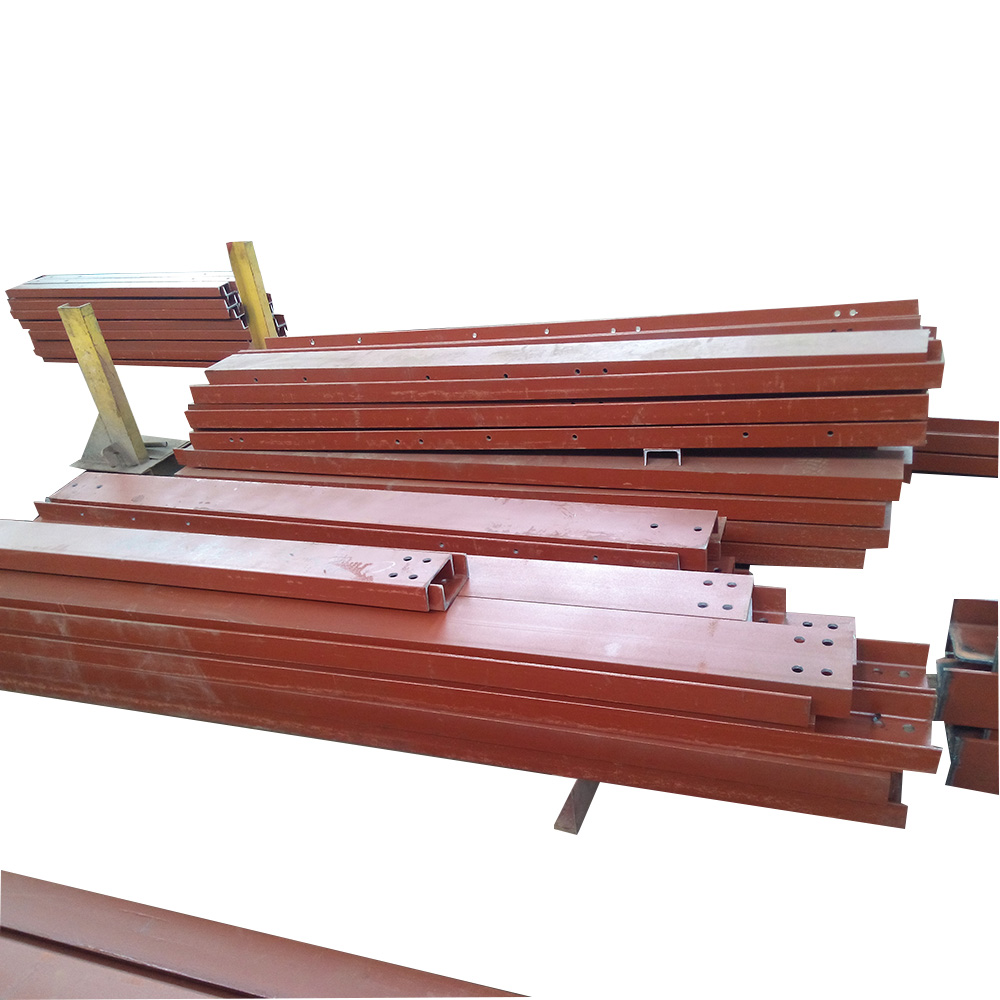

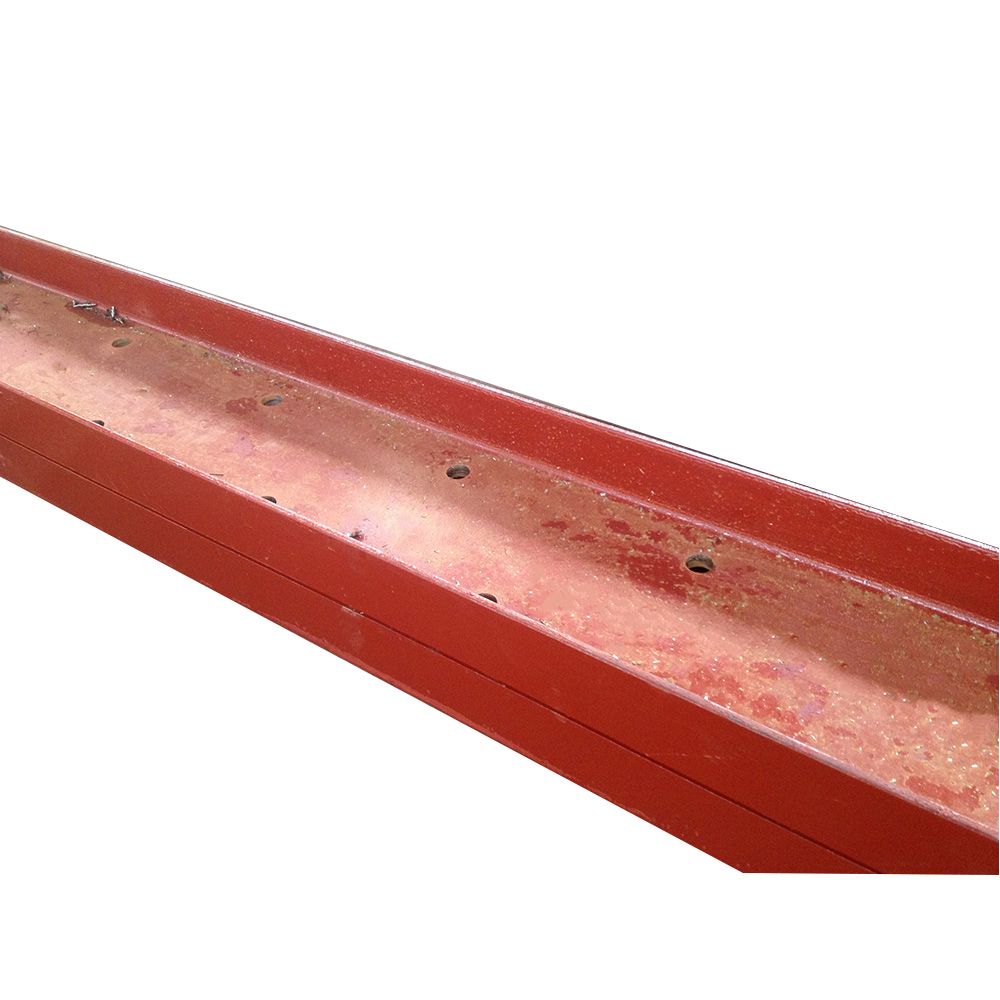

本机床主要用于H型钢、槽钢和箱型梁的钻孔加工，广泛用于立体车库、钢结构建筑、桥梁、塔桅和网架等行业。4轴数控型钢三维钻床采用四个伺服电机实现2个垂直方向、1个水平方向和1个长度的钻孔定位。3个钻孔面上，每个面有3个钻孔主轴，每个面上的3个钻孔主轴由一台变频电机驱动，钻孔主轴为自控行程钻孔主轴，工件一次通过设备后三个面上的孔均可加工完毕，效率高，孔位精度高，是钢结构制造业中保证质量的必不可少的设备。
技术参数
项 目 名 称
单位
规 格
H型钢：宽度×高度
mm
700×400
H型钢：宽度×高度
mm
100×50
自动送进料道长度
mm
8000
工件腹板厚度
mm
≤40
重量
kg
4000
钻孔主轴数量
个
9
每个主轴转速范围
r/min
100～560
轴向工进速度
mm/min
20～200
上单元主轴进给行程
mm
220
左、右单元主轴进给行程
mm
220
腹板钻孔直径范围
mm
Φ6-φ40
翼板钻孔直径范围
Mm
中心线
移动范围
上单元主轴横向位置移动范围
mm
30～660
左右单元主轴上下位置移动范围
mm
30～360
非基准侧单元水平移动距离
mm
400
钻夹形式
莫氏锥度
4＃
孔群内孔距误差
mm
±0.5
相邻孔群孔距误差
mm
±0.75
压缩空气压力
MPa
0.4-0.6
钻头冷却方式
空冷
夹持臂上下（竖直方向）行程
mm
220
夹持臂运动（前进方向）行程
mm
9500
齿轮齿条传动伺服电机功率
KW
约4
上料道外形尺寸（长×宽×高）
mm
9500×1250×1630
下料道长度
mm
8000
总功率
KW
约30
生产线外形尺寸 L×W×H
mm
20000×4220×3120
CAD图纸自动转换成控制程序
