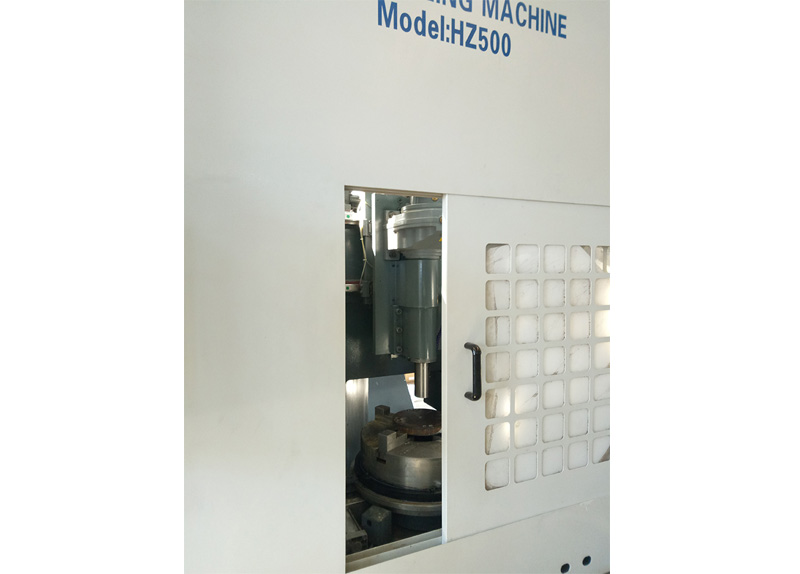

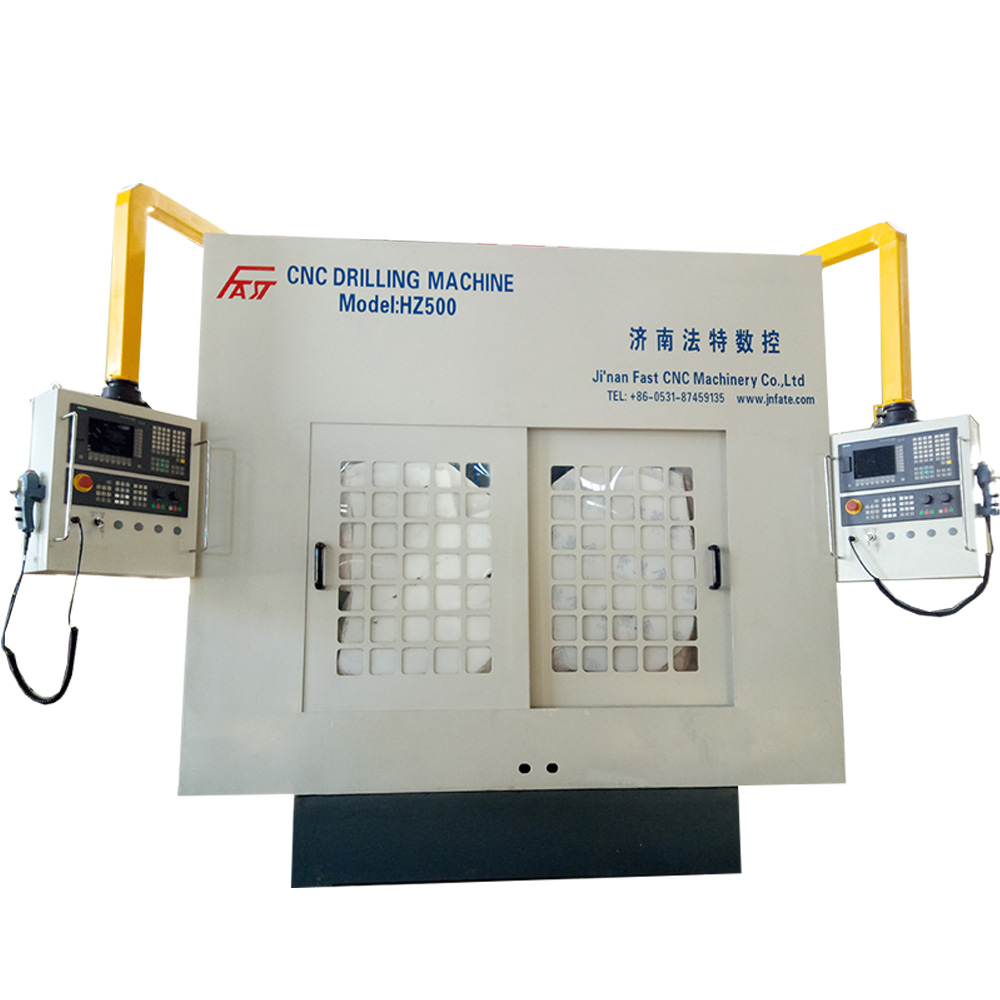

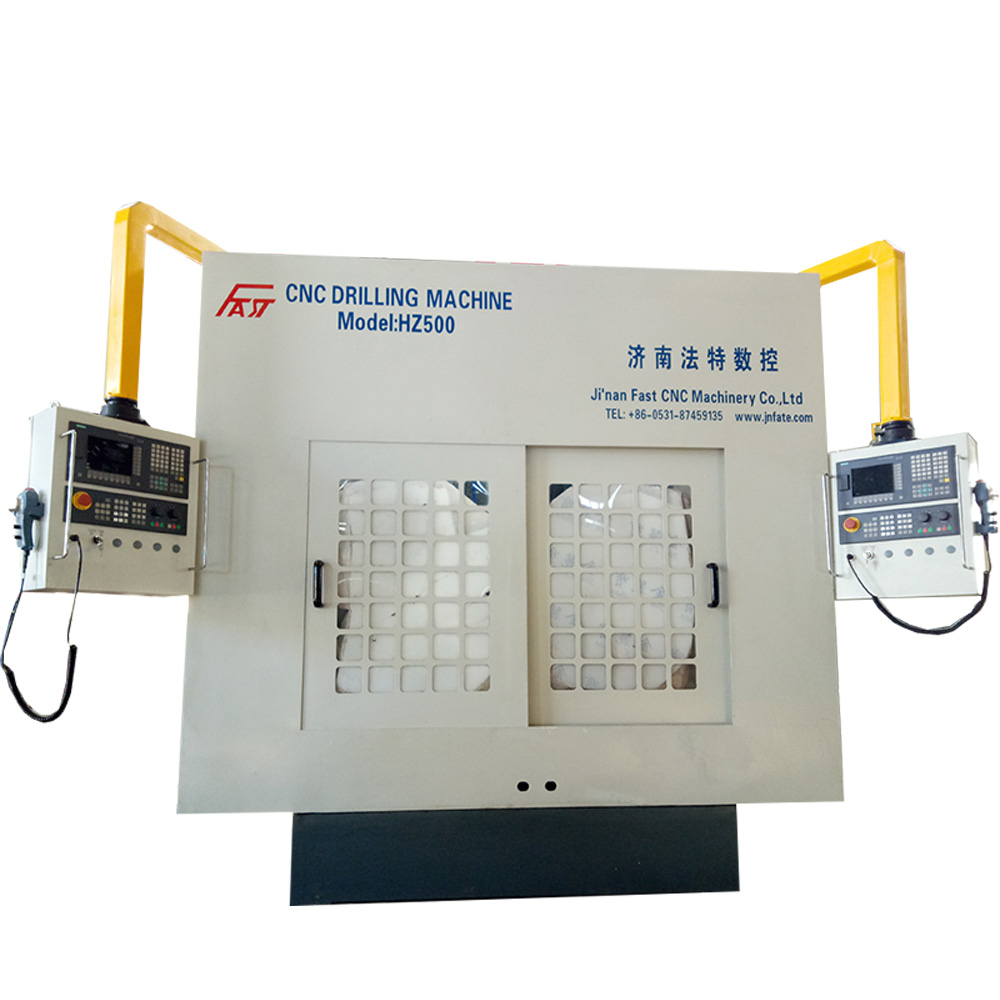

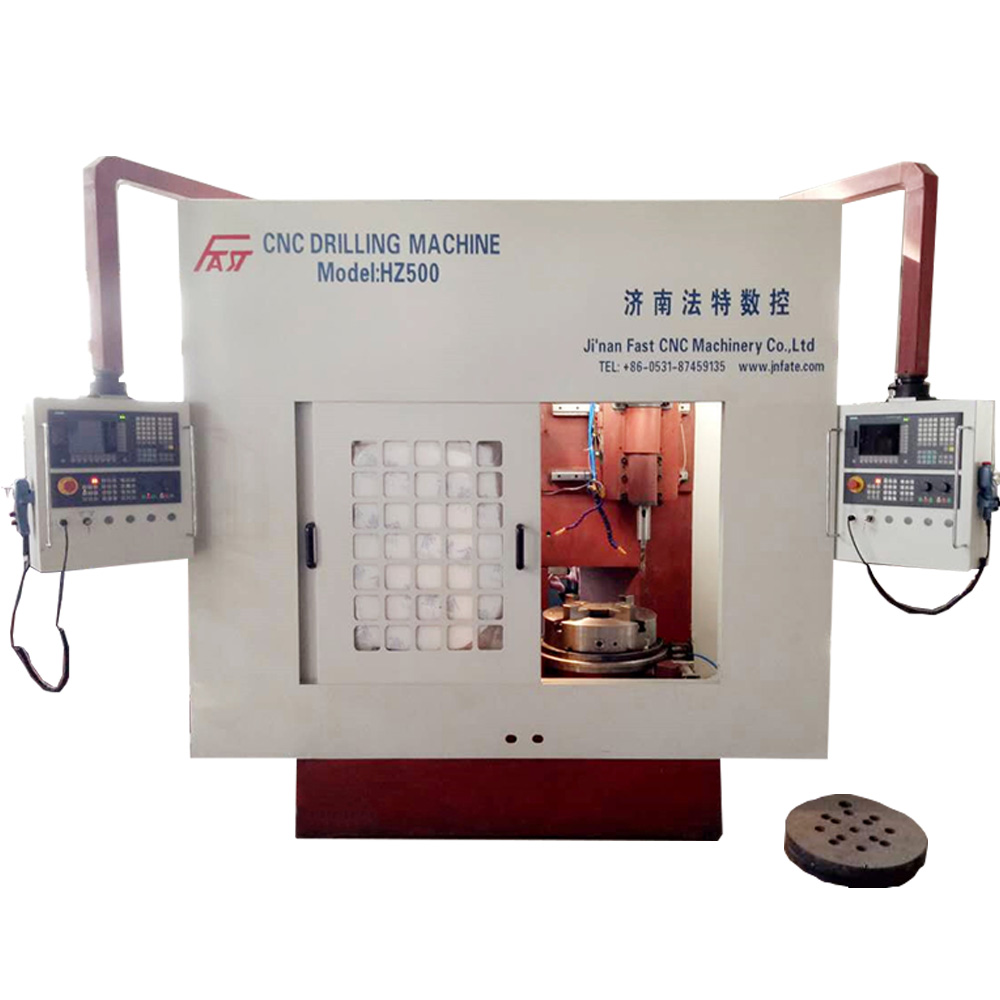

双轴高效法兰专用数控钻
  • 双轴高效法兰专用数控钻
双轴高效法兰专用数控钻

所属类别:管板/法兰加工生产设备

产品规格:

  • 设备用途

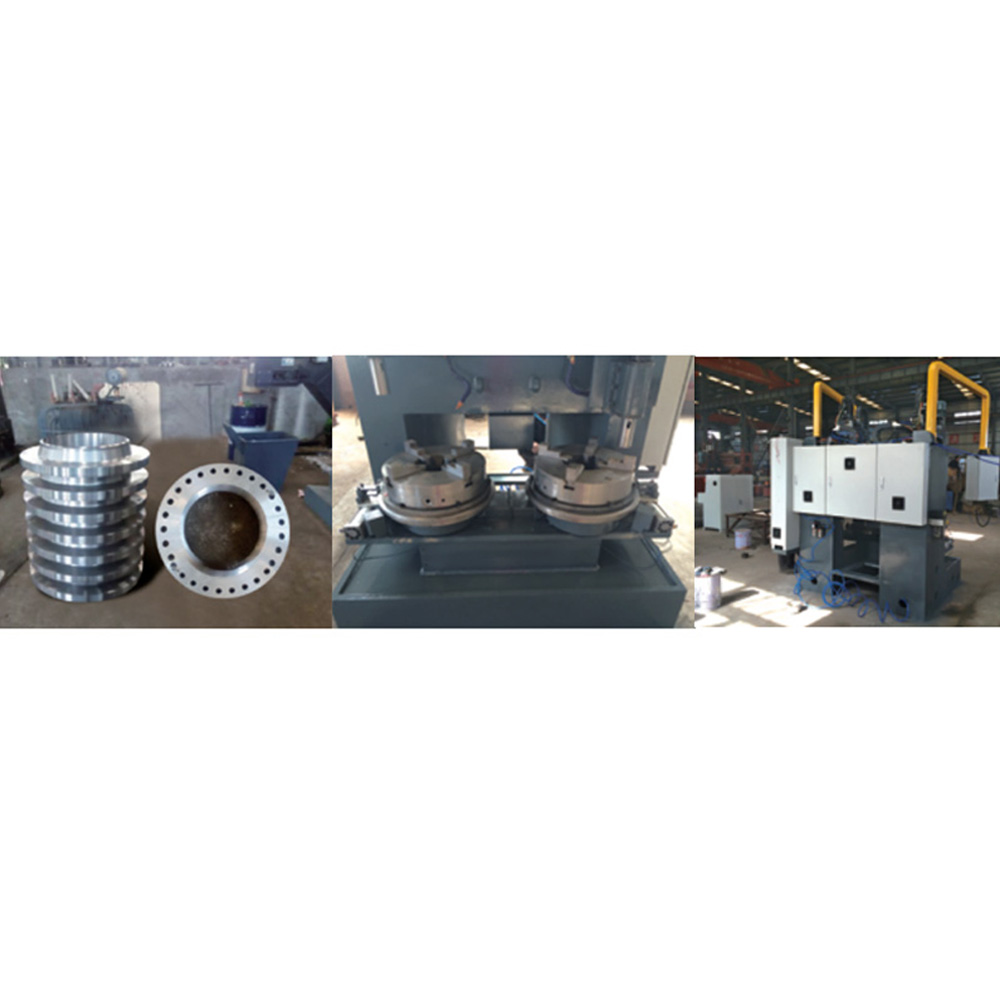

    本设备主要用于法兰、盘类、环件等圆形工件的高效钻孔加工,是双主轴、双回转工作台法兰钻床,高效法兰钻孔设备。两个动力头独立控制,两个主轴可同时钻孔,也可单独钻孔。可实现钻通孔、盲孔,机床加工过程数字控制,操作十分方便。能实现自动化、高精度、多品种、大批量生产。输入孔的个数n,设置要加工孔所在分度圆的半径r,即可自动加工,傻瓜型机器,高效、性价比高!

    设备特点

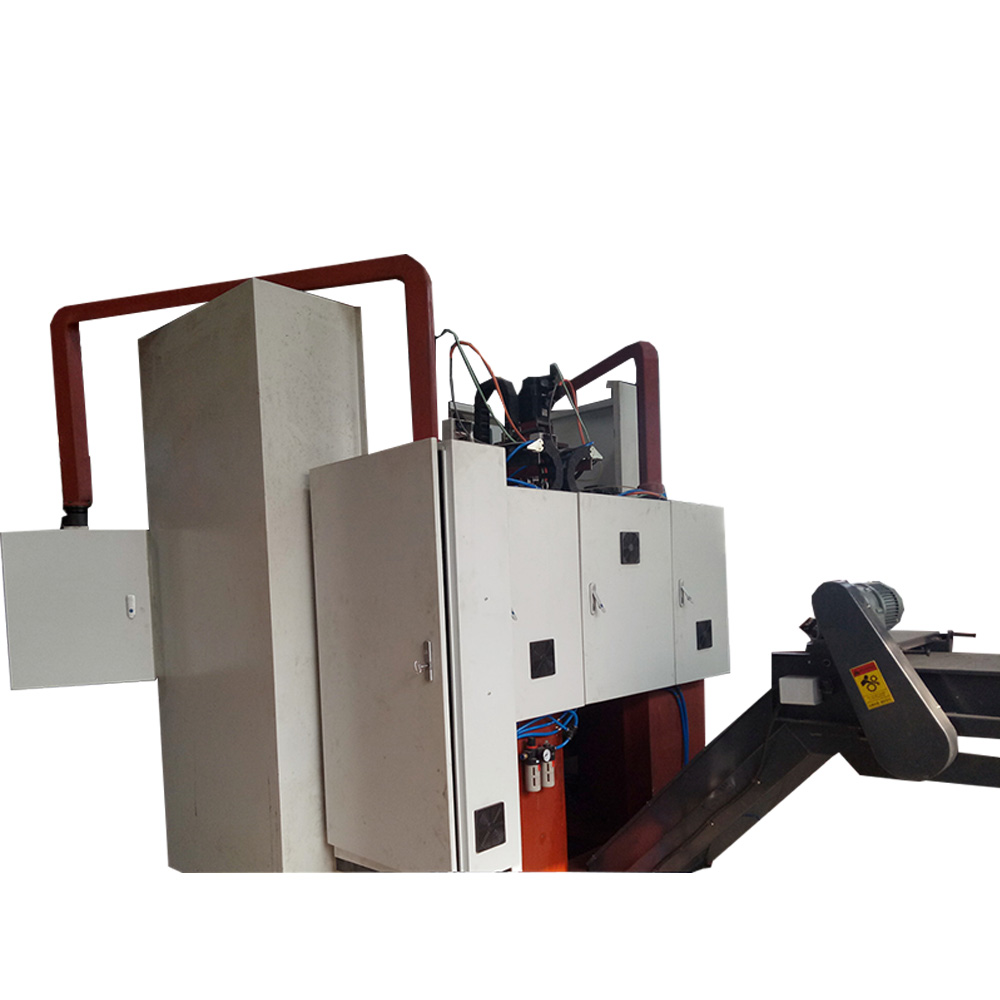

    本设备主要有2个回转工作台、2个钻削动力头、自动排屑器和循环冷却装置、气动系统、电气系统等组成。滚动直线导轨副支撑和导向、精密丝杠副驱动,机床具有较高的定位精度和重复定位精度。

    主要技术参数

    规格

    FLZ500-30-2

    机床型式Type of the machine

    双主轴、双回转工作台法兰钻床Double spindles, double work tables flange drilling machine

    最大加工法兰外径Out diameter of the flange need to be processed

    500mm

    工件夹紧方式Workpiece clamp type

    手动操作自定新4爪卡盘Manual clamp self-centering, four clamper chunk

    最大钻孔直径Max drilling diameter

    Ф30mm

    钻削动力头型式type of drilling power head

    伺服送进钻削动力头Servo feeding drilling power head

    钻削动力头数量Quantity of drilling power head

    2

    主轴技术参数Specification of spindle

    主轴端联接孔形式Type of connection hole of spindle

    莫氏3号锥孔Morse type 3

    主轴转速Rotating speed of spindle

    01200r/min

    数控轴数Quantity of CNC axis

    4

    机床精度Accuracy of the machine

    定位精度Position accuracy

    0.1mm(全程)≤0.1mm whole length

    重复精度Repositioning accuracy

    0.06mm(全程)≤0.06mm whole length

    主轴端面及侧面跳动度Run out of surface and side of spindle

    0.03 mm

    气动系统压力Pressure of pneumatic system

    0.6Mpa

    润滑系统压力Pressure of lubrication system

    1.0MPa

    冷却系统压力Pressure of cooling system

    0.2Mpa(水雾两种冷却方式)0.2MPa(water and mist cooling)

    电机总功率Total power

    16KW About 16KW

    机床总重量Total weight of the machine

    4.8t About 4.8t

    机床外形尺寸(长×宽×高)Outline dimension(×LW×H)

    1650mm×1400mm×2400mm

    备注:此气动系统用途:在钻孔提供动力是气缸锁死回转工作台,这样就能保证钻孔时回转工作台机卡盘保持静止状态Usage of pneumatic system: when drilling provide power, it is cylinder fixed work table, this ensure rotation work table chuck to be in static status.
