钢管校直校圆机
  • 钢管校直校圆机
钢管校直校圆机

所属类别:管塔加工设备

产品规格:

  • 一、用途:

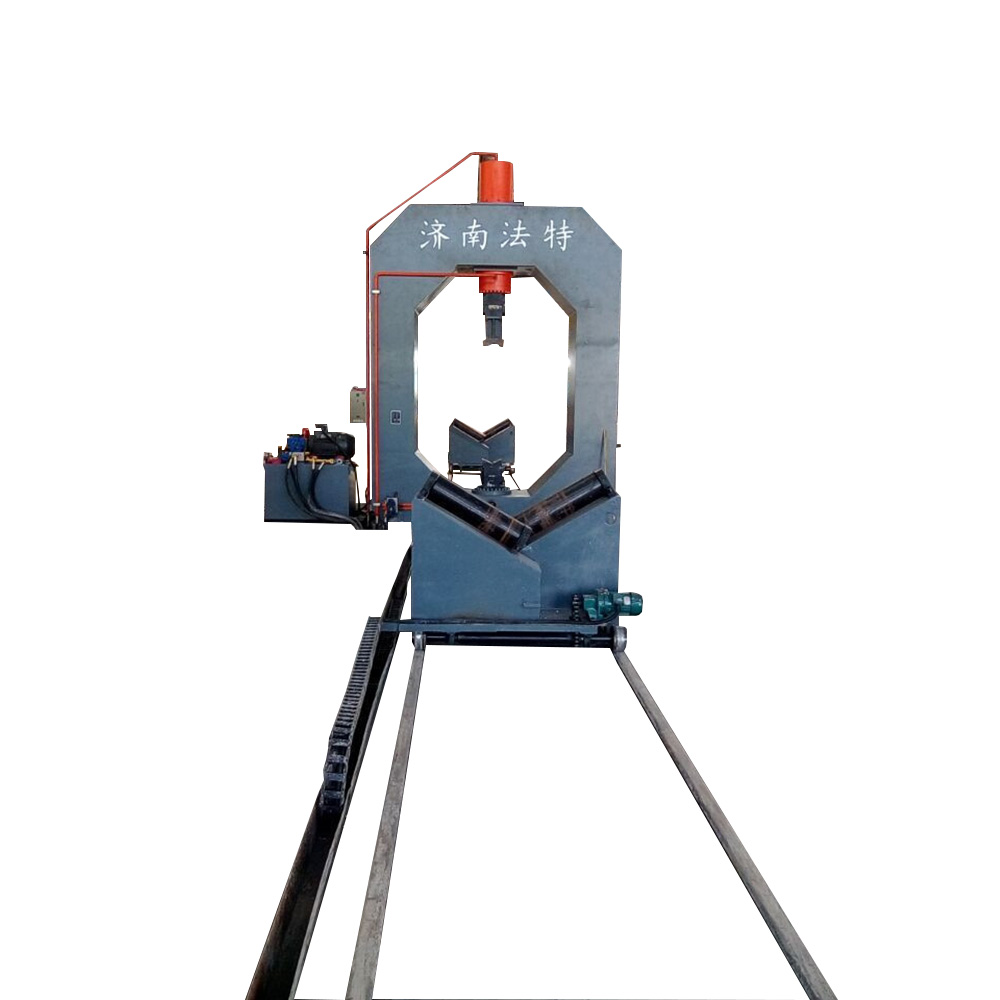

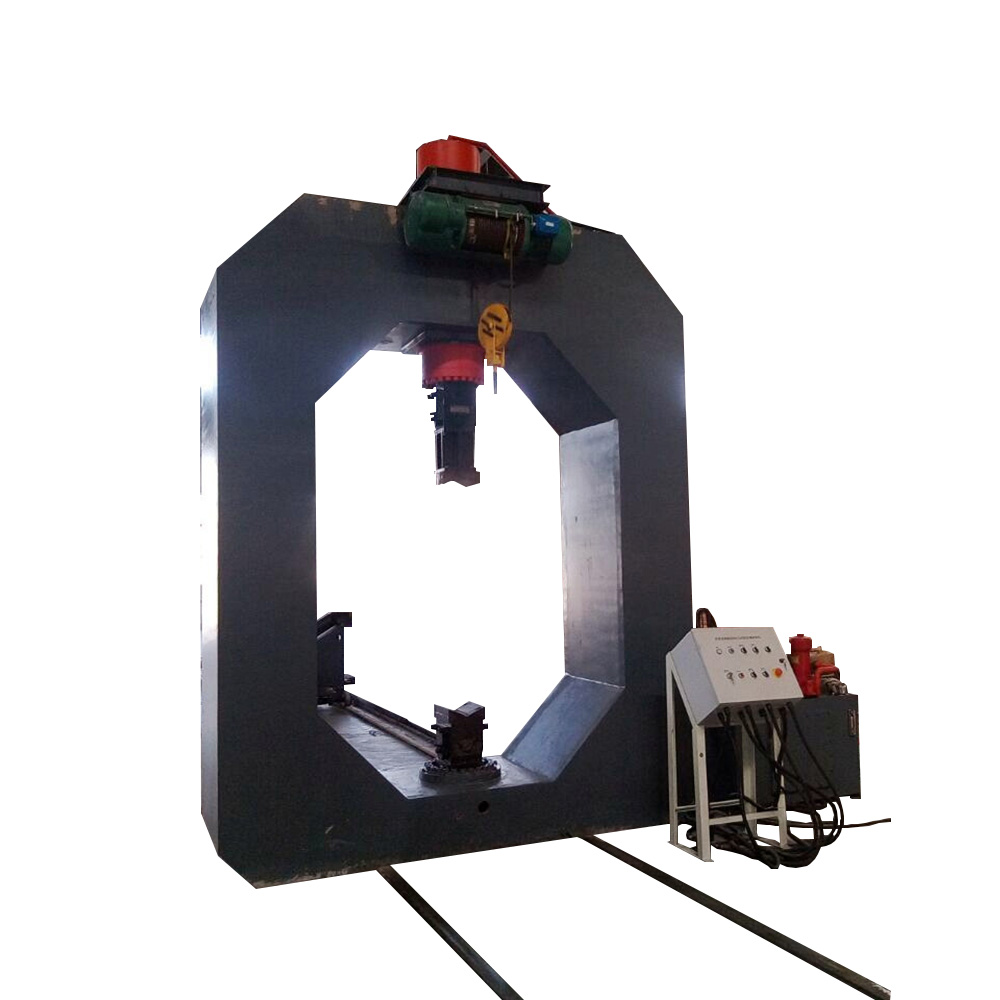

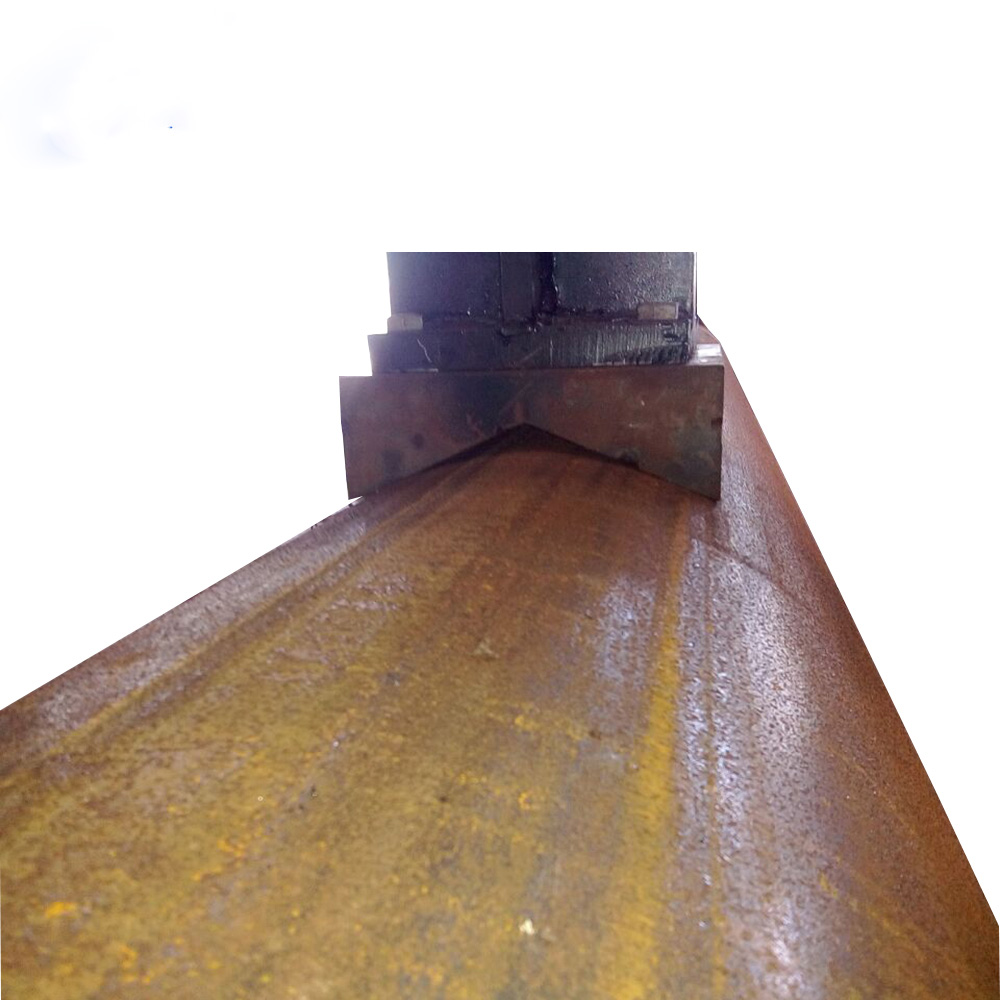

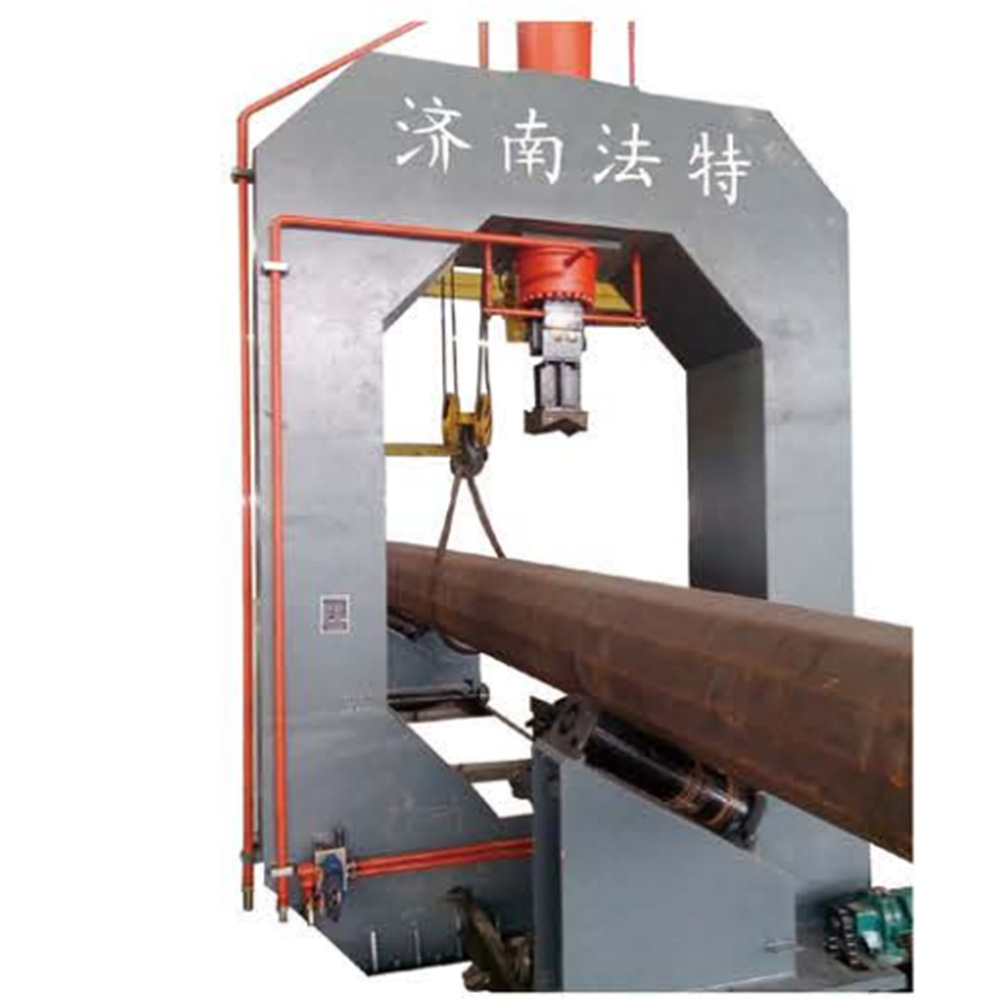

    本机为龙门式液压合缝校直机,主要用于将卷制或折弯成型的钢管压紧合逢校直,便于钢管焊接,也可以用于圆筒、锥筒棱筒的合缝校直焊接,在石油、电力、造船及化工等行业有广泛的应用。

    二、技术特征:

    ■ 本机上部安装有下、下主油缸,两侧各安装一个夹紧油缸,夹紧油缸在油缸带动下可以上下移动,配合加长压杆可对 Φ200mm-Φ1500mm 范围内各种直径的钢管进行合缝作业。

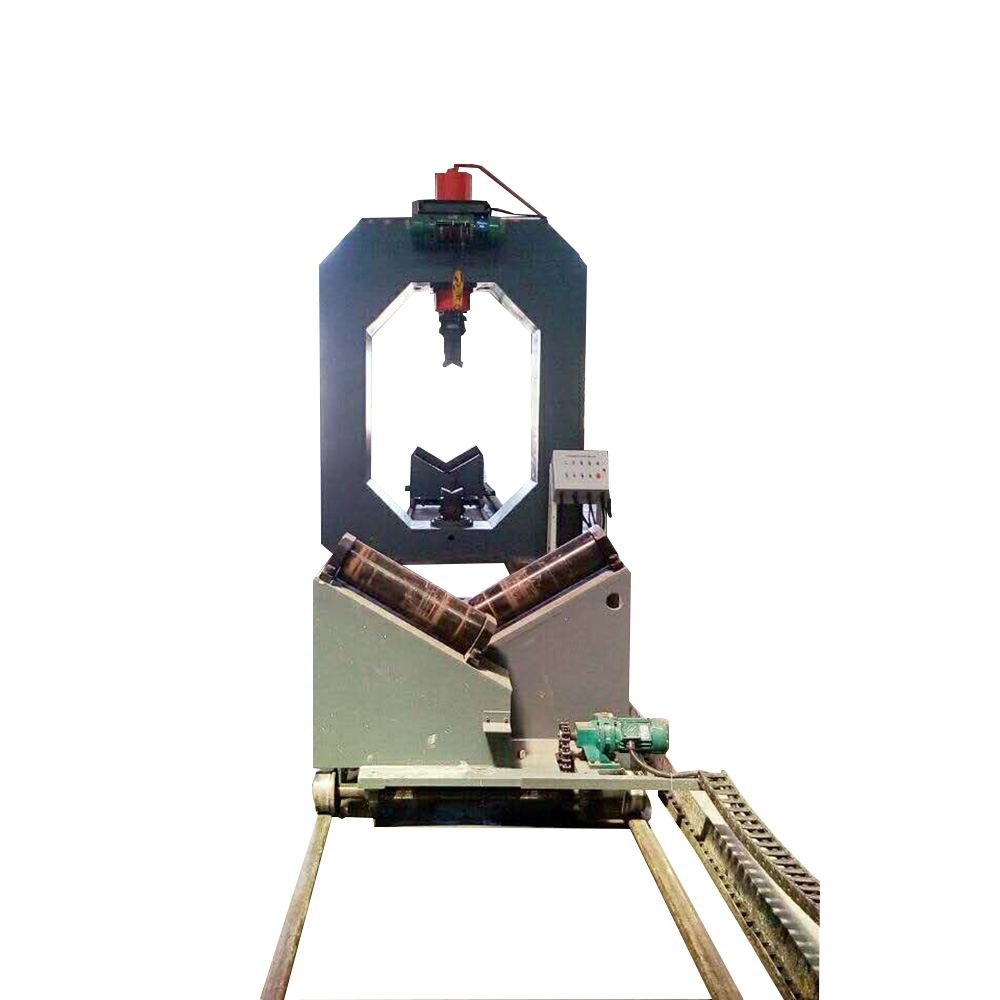

    ■ 主机下部有V 形工作台。

    ■ 前后配电动驱动滚道,降低了工人的劳动度。

    ■ 该机还可配上前后支架对钢管进行校直作业,一机两用。

    三、主机主要技术参数

    HX1500龙门式液压钢管合缝机的组成、主要技术参数和配置明细

    1、 设备的组成

    设备由龙门式液压机、液压站、控制柜、电动托架、托架导轨等部分组成。

    2、 设备的主要技术参数

    2.1  加工工件直径范围:φ200-φ1500mm(壁厚20mm,Q345);

    2.2  吨位:   主油缸:250吨;

    两侧油缸:40吨;

    2.3工作缸行程:  主  缸: 1000mm;

    两侧油缸:600mm;

    升降缸:700mm

    2.4  工作行程速度:   主油缸16mm/sec;

    两侧油缸 10-80mm/sec,速度可调

    2.5  回程速度:       主油缸80mm/sec;

    两侧油缸 100mm/sec,速度可调

    2.6  功率:      22KW

    2.7  外形尺寸:3000×1070×4800 mm

    2.8  总重:  18吨;
