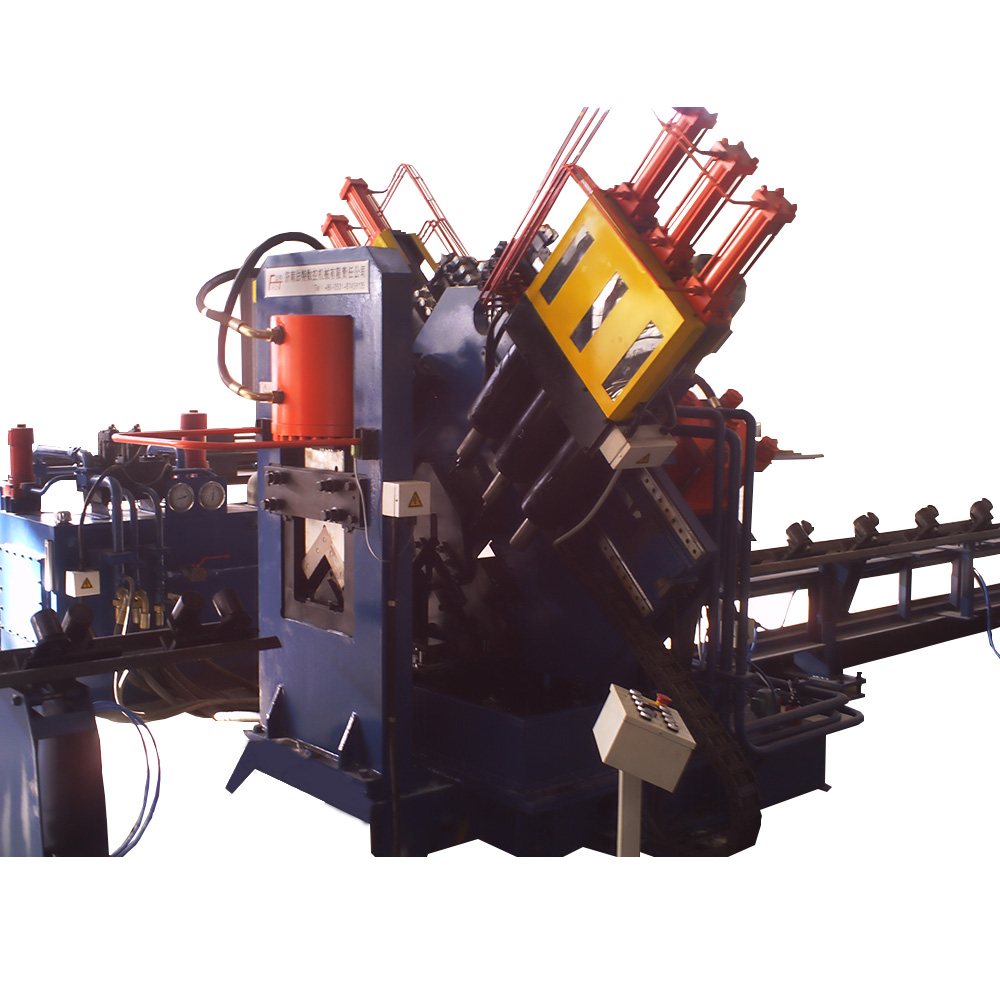

JX2020E 角钢冲孔、钻孔、打号、剪切复合生产线

设备用途：一台设备具备角钢冲孔、钻孔、打字和剪切四种功能。该设备为我公司根据用户的生产加工需要研发制作的具有引领性的产品。现在市场上比较多的是角钢冲孔打字剪切生产线和角钢钻孔生产线为两台设备。

技术参数

1、角钢放置形式：∧型，尖角向上放置

2、加工角钢范围：63X63X4—200X200X24mm

3、毛坯料大长度：14m

4、准据调节范围：20-170mm

5、角钢送进速度：≤60m／min

6、控制方式：电脑+PLC控制，中文、英文、俄文操作界面

7、数据输入方式：键盘输入、USB口输入

8、文件格式：DWG、DXF、

9、数控轴数：5轴

10、外形尺寸：34X6.5X2.5米

11、钻孔单元技术参数

1）、钻孔主轴数量，每侧3个，共6个

2）、主轴端锥孔形式：莫氏3号锥

3）、大钻孔直径32mm

4）、主轴行程：220mm

5)、主轴转速：30-1000r/m变频调速

6）、主轴功率：4KW

12、冲孔单元技术参数

1）、每侧冲头数量，每侧3个，共6个

2）、大冲孔直径26mm

3）、公称冲孔力：1000KN

13、打字单元技术参数

1）、公称打字力：700KN

2）、打印字头组数：4组

3）、字头尺寸：14X10X20

4）、每组字头数：12

14、剪切单元技术参数

1）、公称剪切力：4000KN

2）、剪切方式：单刃剪切
