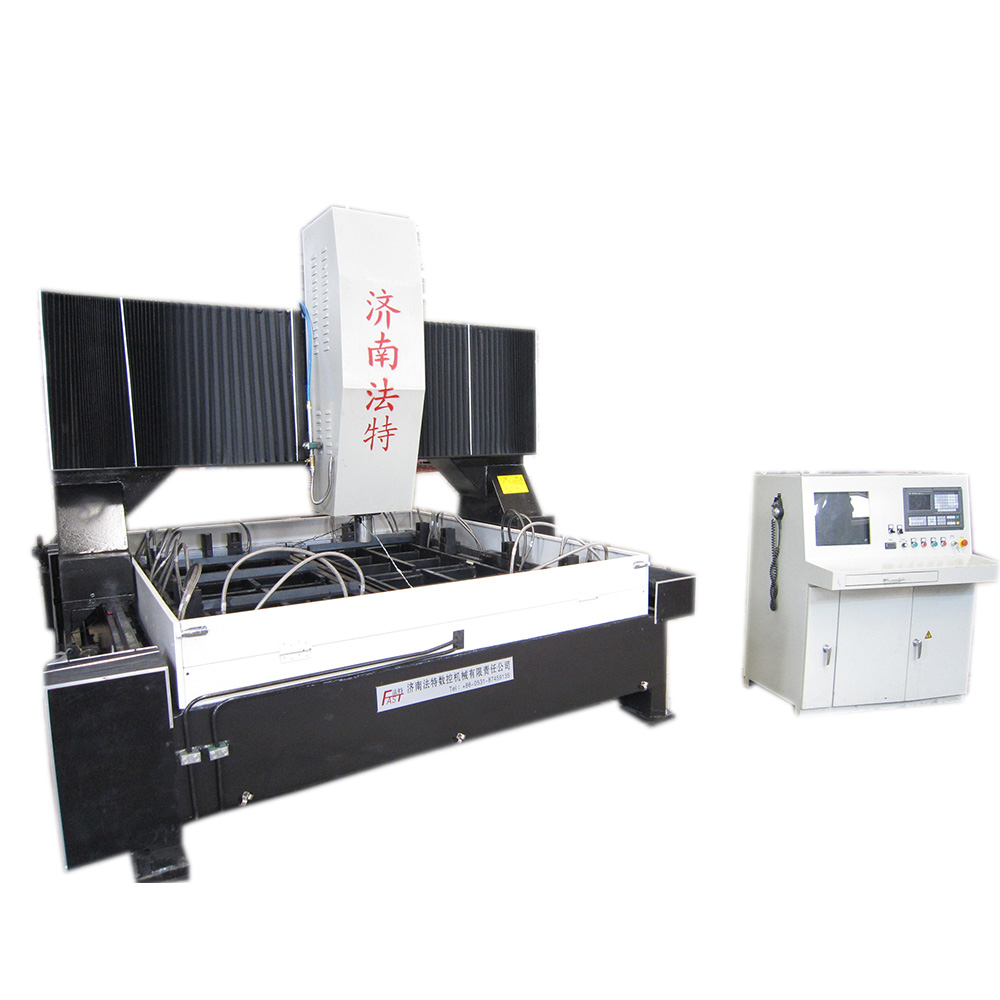

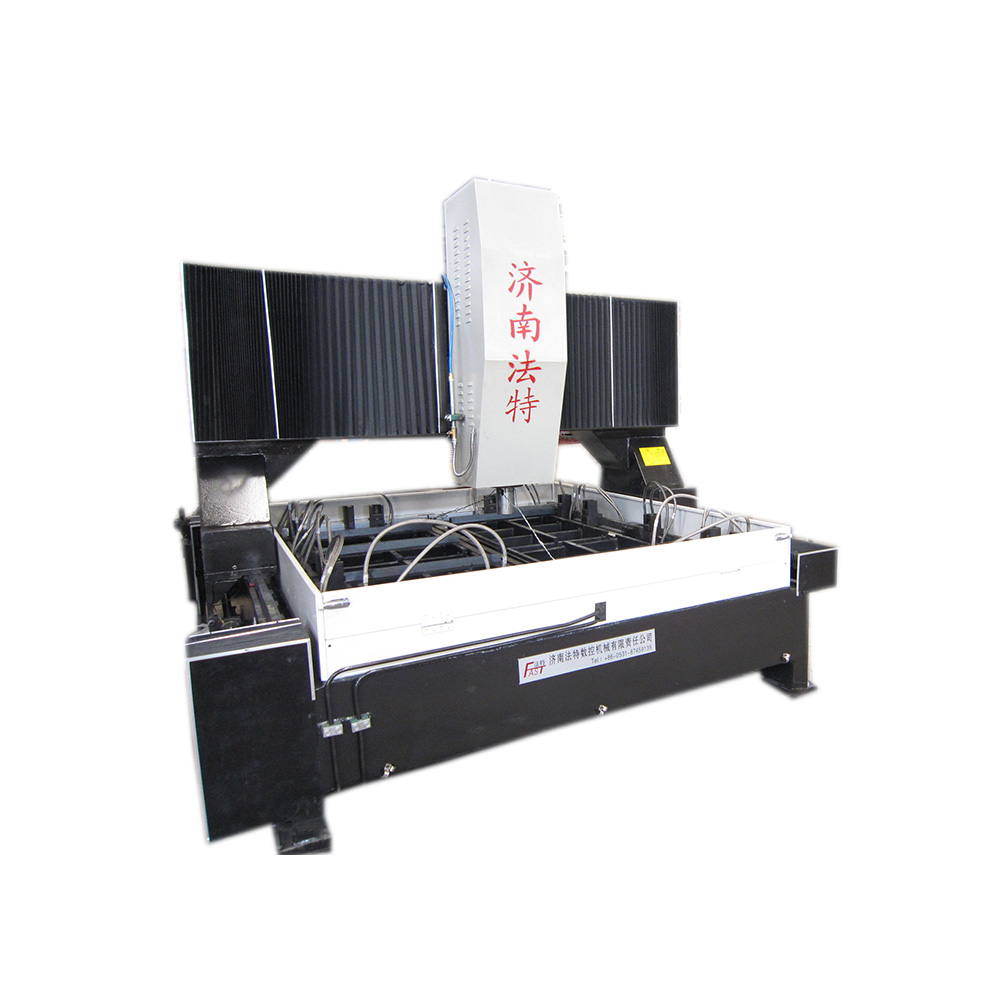

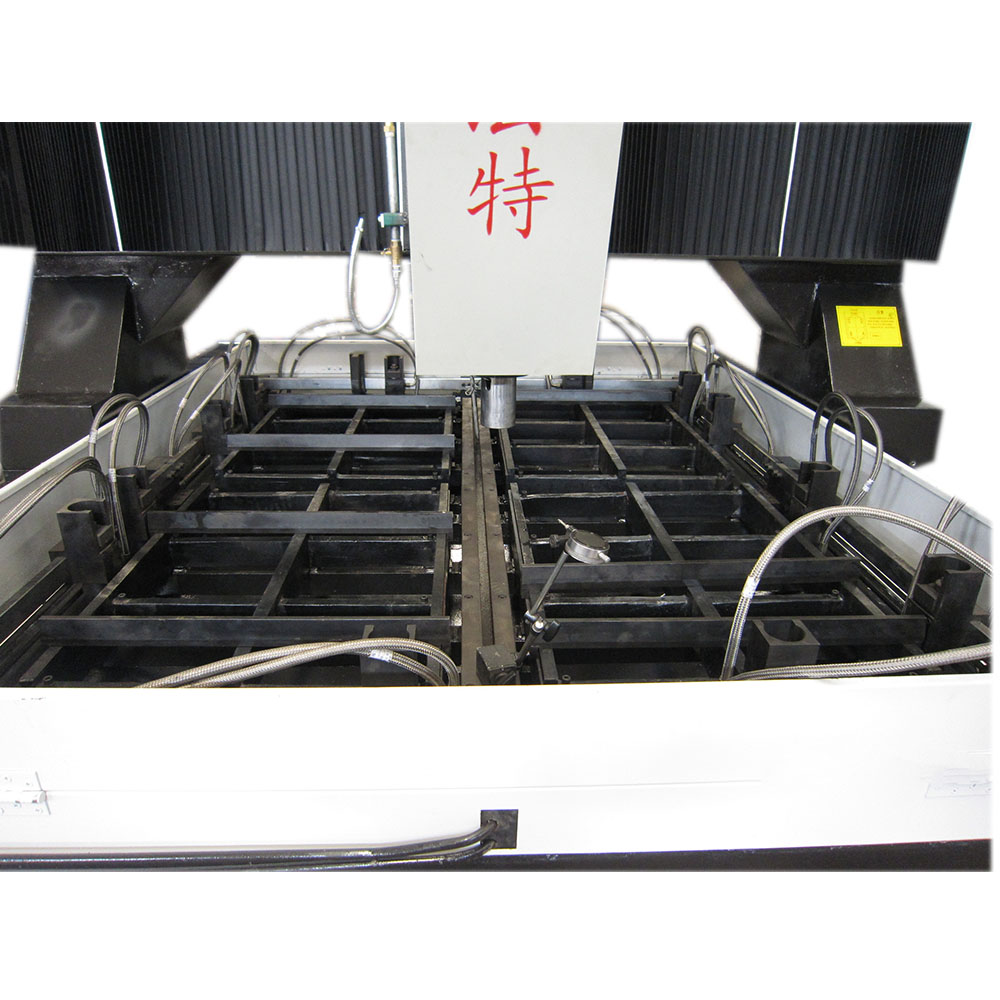

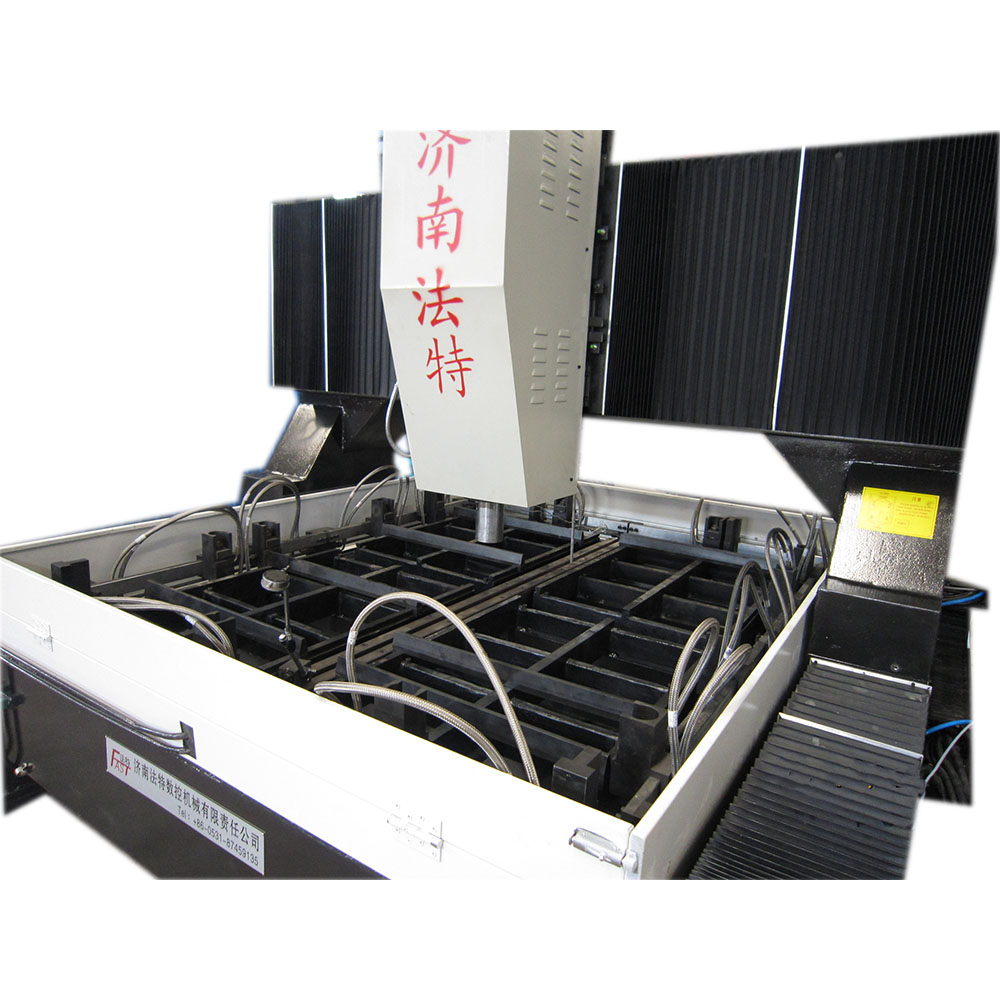

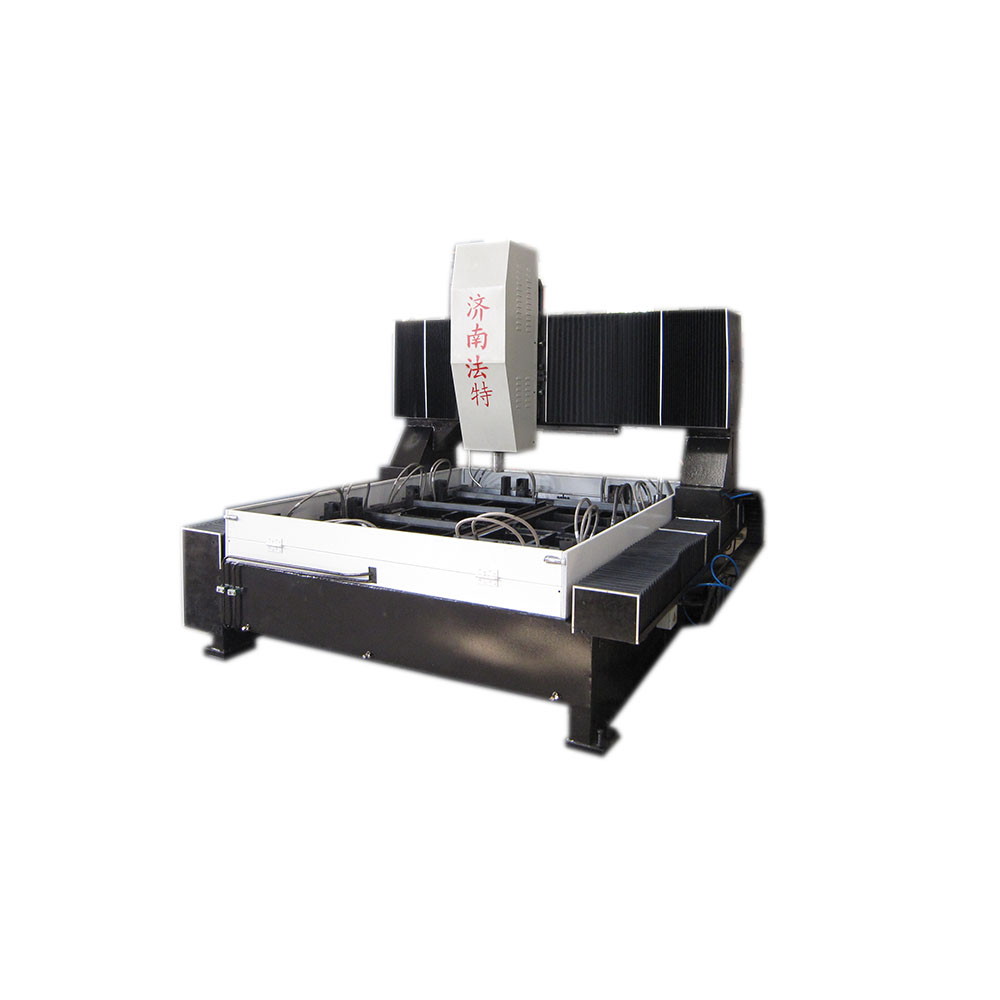

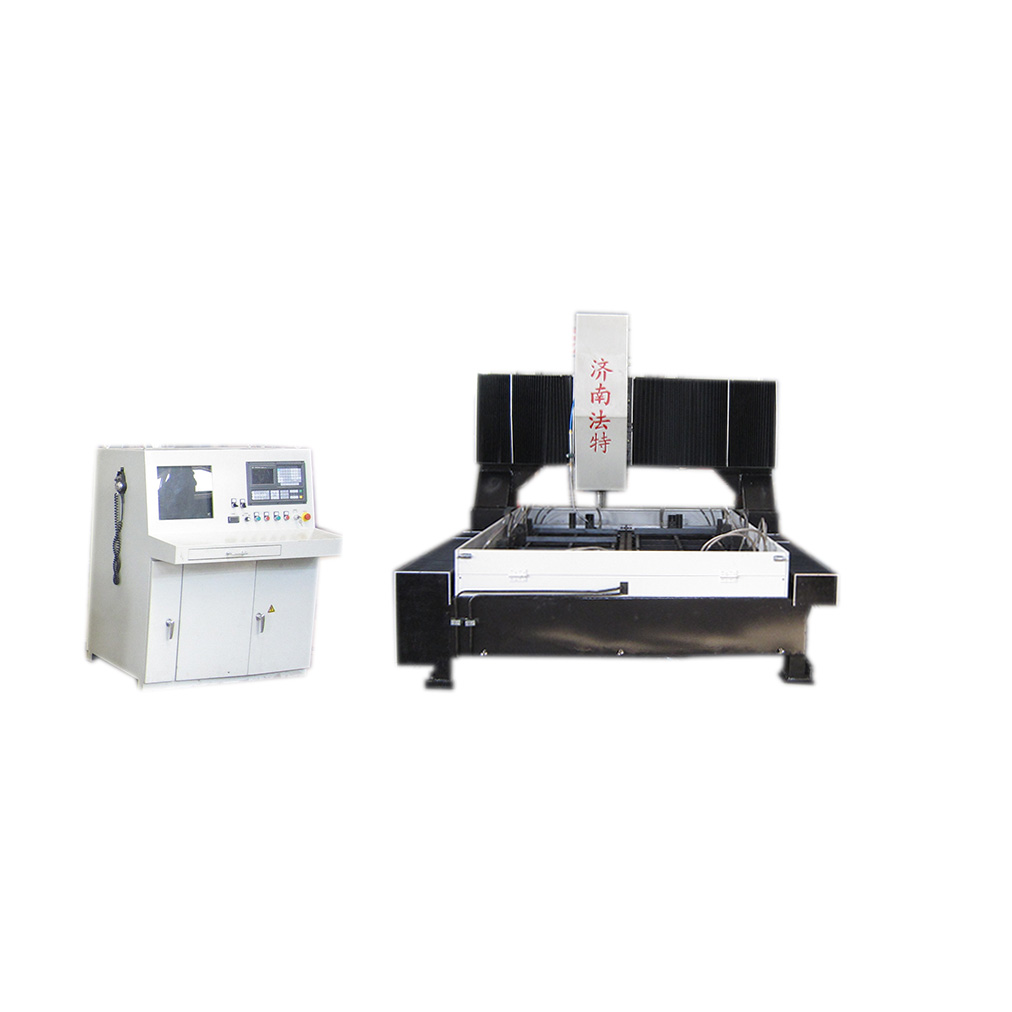

PZ2016双工位联接板数控钻
  • PZ2016双工位联接板数控钻
PZ2016双工位联接板数控钻

所属类别: 数控钻铣加工设备

产品规格:

  • 性能参数Performance Parameter

    机床型号Machine Model

    项目 Item

    PZG1220

    PZG1630

    PZG2040

    加工能力

    最大工件加工范围mm

    Maximum Workpiece Processing Range

    1200×2000

    1600×3000

    2000×4000

    钻孔直径mm Drilling Diameter

    Ф20

    Ф40

    Ф40

    攻丝直径mm Tapping Diameter

    M14

    M24

    M24

    铣削能力mm Milling Capacity

    Ф80×3

    Ф100×3

    Ф100×3

    钻削动力头型式Drilling Power Head Form

    数控行程钻铣动力头 CNC Drilling and Milling Power Head

    钻削动力头数量 Quantity of Drilling Power Head

    1

    1

    1

    主轴技术参数

    Technical parameters of Spindle

    主轴锥度 Spindle Taper

    BT40

    BT40

    BT40

    主轴额定输出扭矩Nm Rated Output Torque of Spindle

    72

    140

    140

    主轴转速r/min Spindle Speed

    30—1500

    30—1500

    30—1500

    主轴伺服电机功率kw Servo Motor Power of Spindle

    5.5

    11

    11

    龙门纵向移动参数(X轴)

    Gantry Longitudinal movement(X axes)

    最大行程mm Maximum Stroke

    2000

    3000

    4000

    X轴进给速度mm/min  X Axes Feed-in Speed

    0-8000

    0-8000

    0-8000

    X轴伺服电机功率kw Servo Motor Power of X Axes

    1.5×2

    1.5×2

    1.5×2

    动力头横向移动参数(Y轴)

    Power Head Horizontal Movement(Y axes)

    最大行程mm Maximum Stroke

    1200

    1600

    2000

    Y轴进给速度mm/min  Y Axes Feed-in Speed

    0-8000

    0-8000

    0-8000

    Y轴伺服电机功率kw  Servo Motor Power of Y Axes

    1.5

    2

    2

    钻削动力头参数(Z轴)

    Drilling Power Head(Z axes)

    垂直行程mm Vertical Stroke

    300

    300

    300

    Z轴进给速度mm/min  Z Axes Feed-in Speed

    0-4000

    0-4000

    0-4000

    Z轴伺服电机功率kw  Servo Motor Power of Z Axes

    2

    2

    2

    数控轴数 Quantity of CNC Spindle

    5

    5

    5

    机床精度Precision Of Machine

    定位精度mm Positioning Accuracy

    ≤0.05(全程)

    ≤0.05(Whole Course)

    ≤0.05(全程)

    ≤0.05(Whole Course)

    ≤0.05(全程)

    ≤0.05(Whole Course)

    重复精度mm Repeat Accuracy

    ≤0.03(全程)

    ≤0.05(Whole Course)

    ≤0.03(全程)

    ≤0.05(Whole Course)

    ≤0.03(全程)

    ≤0.05(Whole Course)

    选配项Options

    直角或万能转角铣头,可实现5面加工

    Rectangular or universal Angle milling head, 5 surface processing.
