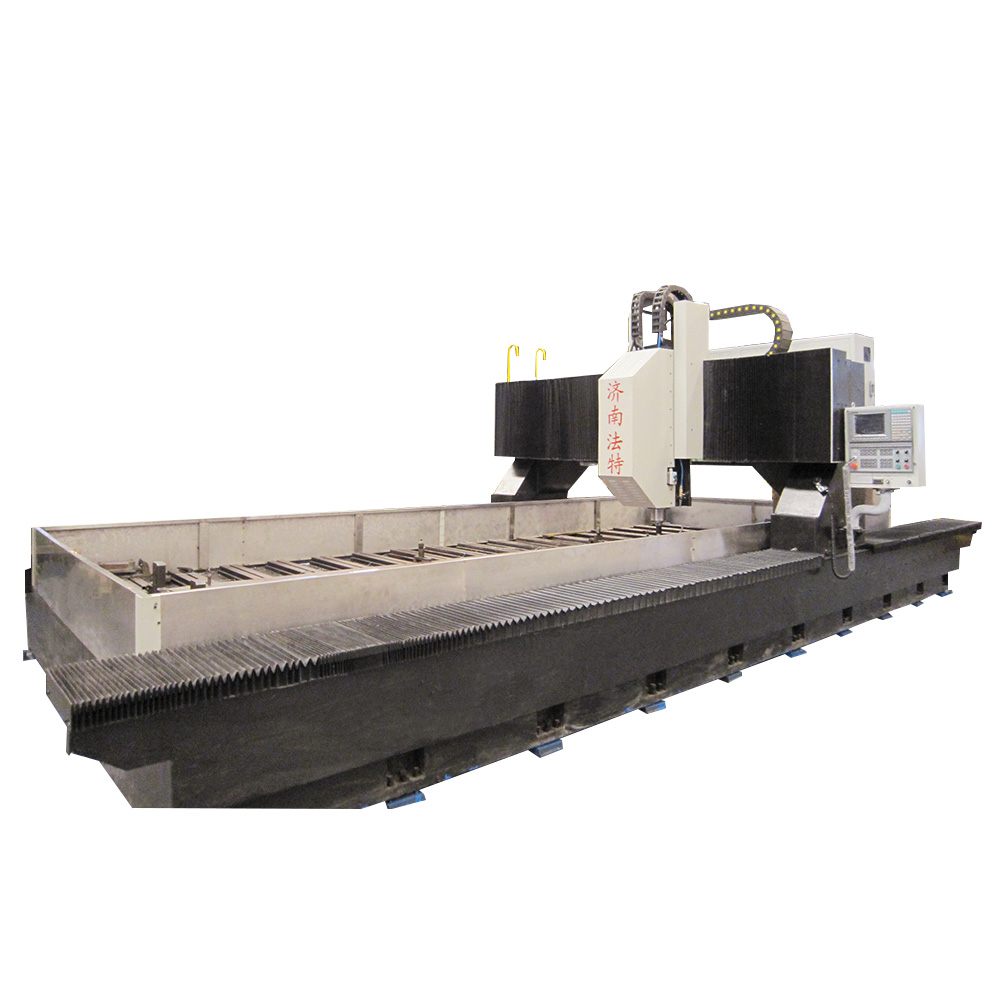

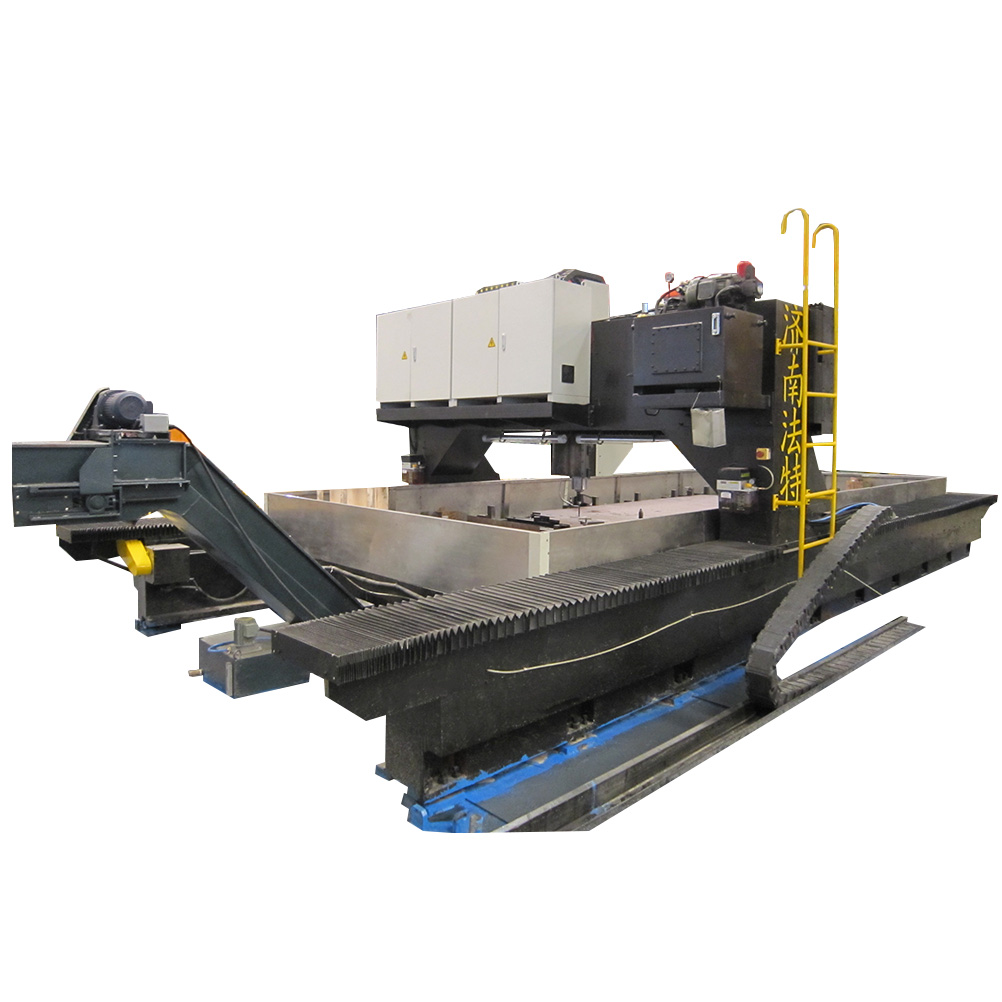

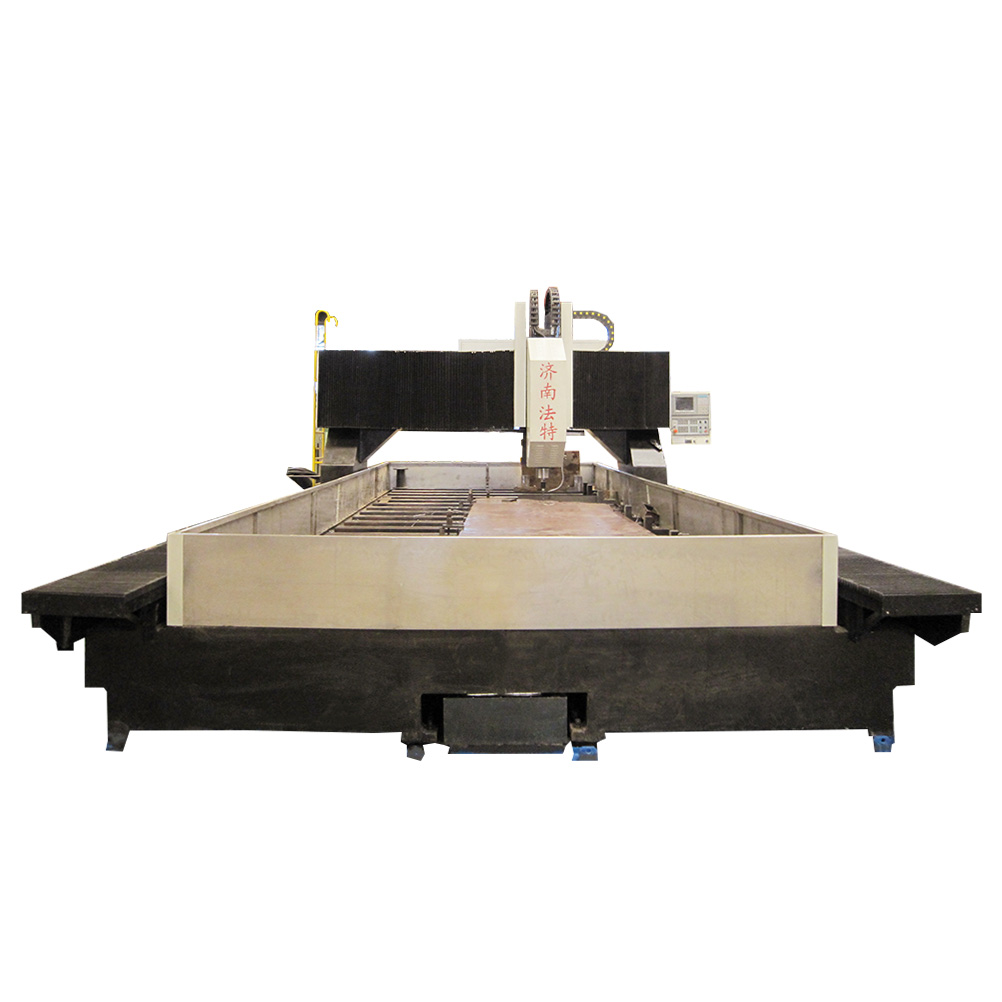

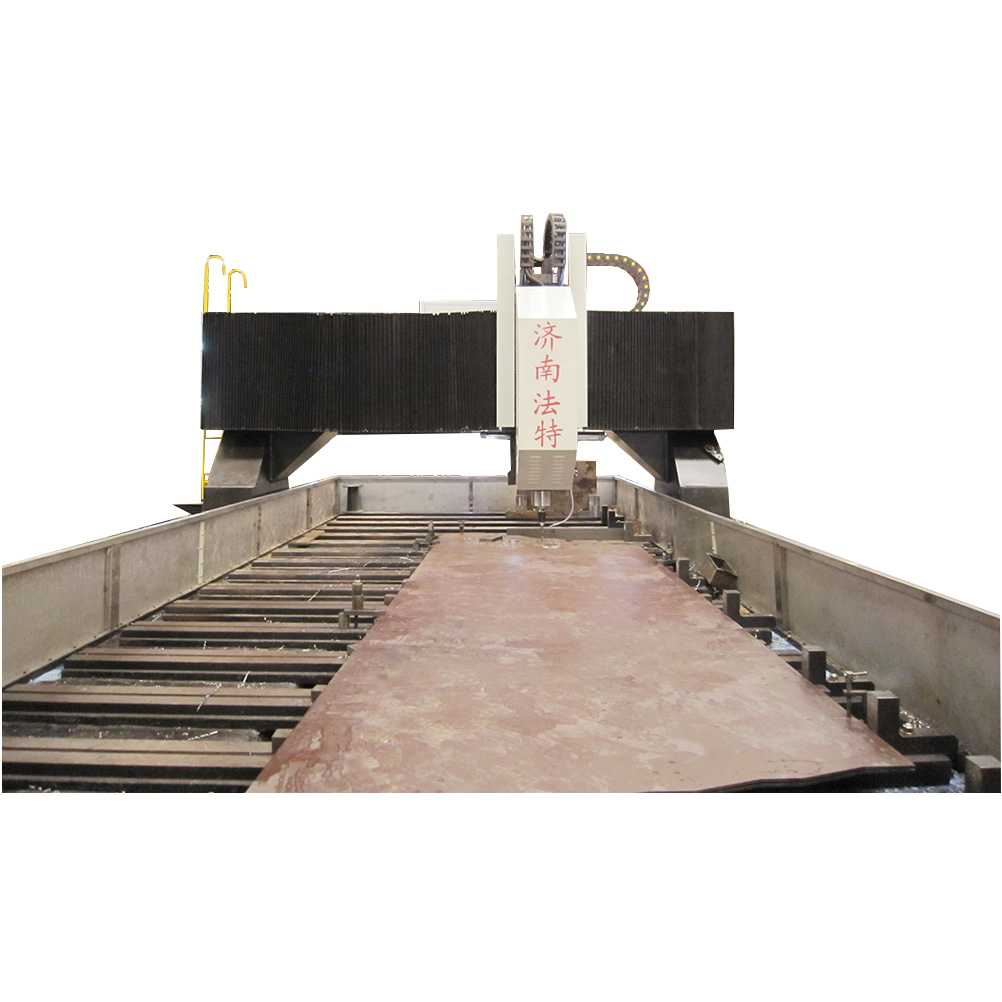

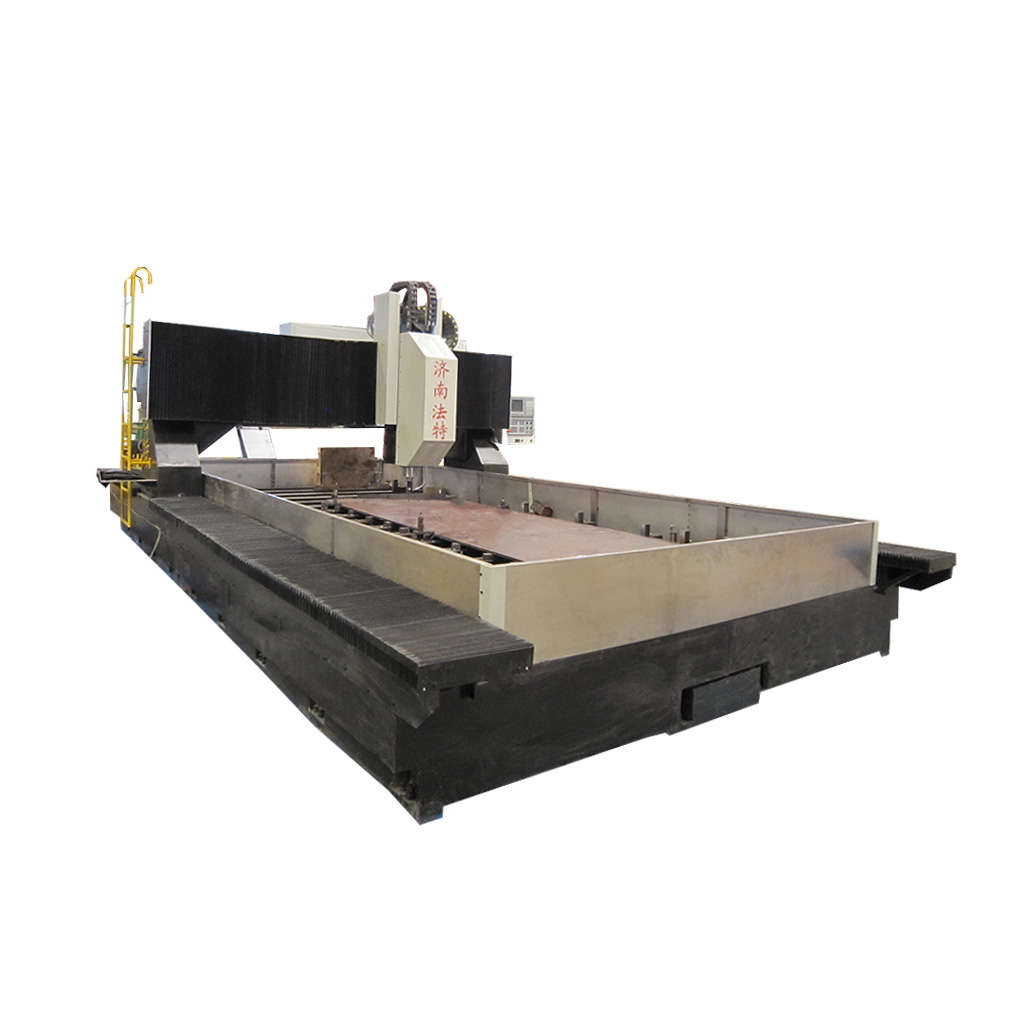

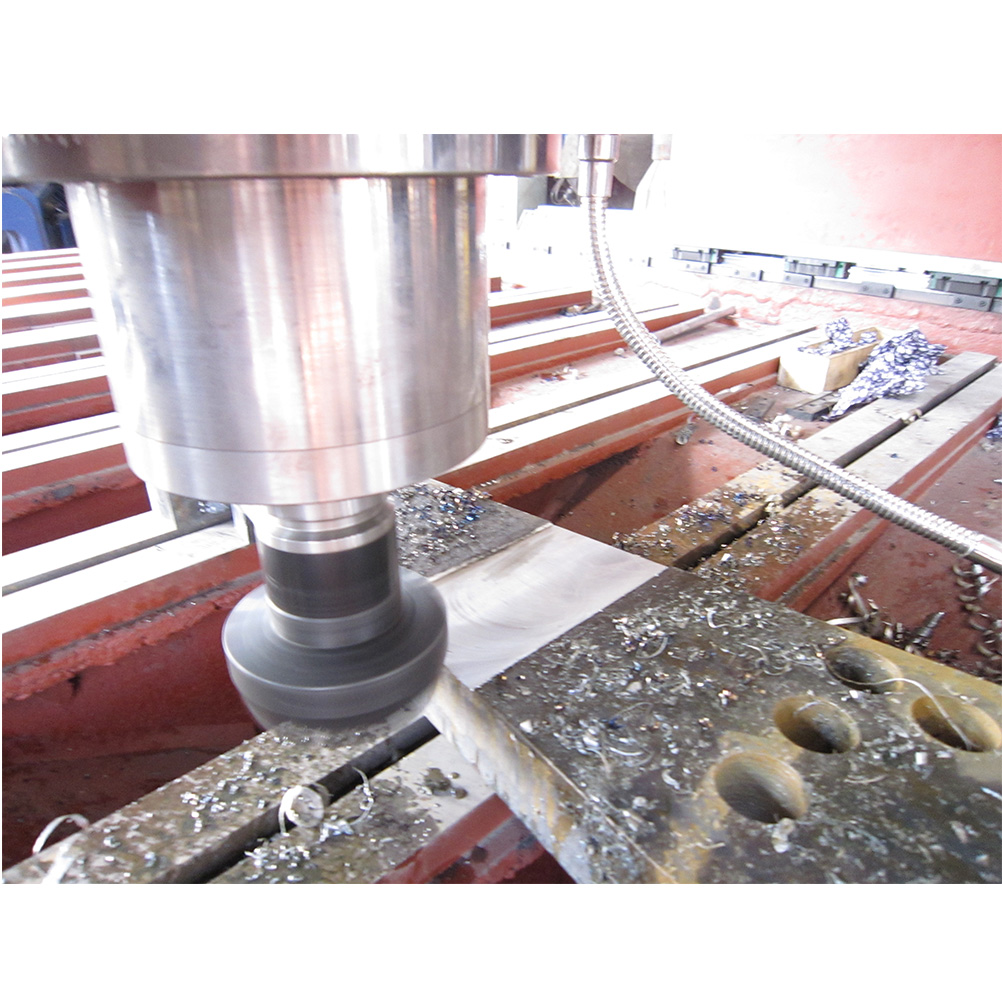

数控钻铣床
  • 数控钻铣床
数控钻铣床

所属类别: 数控钻铣加工设备

产品规格:

  • 型号

    Model

    PZX1220

    PZX1630

    PZX1640

    PZX2020

    PZ2040

    PZX3030

    加工能力

    Processing capacity

    加工范围

    长×宽(mm

    Work range

    Length×Width(mm)

    1200×2000

    1600×3000

    1600×4000

    2000×2000

    2000×4000

    3000×3000

    主轴下端面到工作台面距离mm

    Distance between the bottom of the spindle to work table  mm

    150-550

    150-550

    150-550

    150-650

    150-650

    150-650

    最大钻孔直径mm

    Max drilling diameter mm

    Φ40

    Φ40

    Φ40

    Φ40或Φ50

    Φ40或Φ50

    Φ40或Φ50

    铣削能力mm

    Milling capacity mm

    Φ100×3

    Φ100×3

    Φ100×3

    Φ100×3

    Φ200×5

    Φ100×3 or

    Φ200×5

    Φ100×3

    Φ200×5

    Φ100×3 or

    Φ200×5

    Φ100×3

    Φ200×5

    Φ100×3 or

    Φ200×5

    工作台

    Work table

    T型槽宽度(mm

    Width of T-solt(mm)

    22

    28

    28

    28

    28

    28

    钻铣动力头

    Drilling and milling power head

    数控轴数

    CNC axis

    4

    4

    4

    4

    4

    4

    数量

    Quantity

    1

    1

    1

    2

    2

    2

    主轴锥孔

    Spindle taper hole

    BT40

    BT40

    BT40

    BT40BT50

    BT40 or BT50

    BT40BT50

    BT40 or BT50

    BT40BT50

    BT40 or BT50

    主轴转速 r/min

    Rotating speed of spindle  r.min

    30-1000

    30-1000

    30-1000

    30-1000

    30-1000

    30-1000

    主轴电机功率(kw)

    Motor power of spindle(kw)

    11

    11

    11

    1122

    1122

    1122

    龙门纵向移动X

    Longitudinal movement X axis

    最大行程(mm)

    Max stroke(mm)

    2000

    3000

    4000

    2000

    3000

    3000

    X轴移动速度( mm/min

    Movement speed of X axis(mm/min)

    06000

    08000

    08000

    08000

    08000

    08000

    X轴伺服电机功率(kw)

    Servo motor power of X axis(kw)

    2×2

    2×2

    2×2

    3×25×2

    3×2 or 5×2

    3×25×2

    3×2 or 5×2

    3×25×2

    3×2 or 5×2

    动力头横向移动Y

    Transverse movement stroke Y axis mm

    最大行程(mm)

    Max stroke(mm)

    1200

    1600

    1600

    2000

    3000

    3000

    Y轴移动速度( mm/min

    Movement speed of  Y axis(mm/min)

    08000

    08000

    08000

    08000

    08000

    08000

    Y轴伺服电机功率(kw)

    Servo motor power of Y axis(kw)

    3

    3

    3

    35

    3 or 5

    35

    3 or 5

    35

    3 or 5

    垂直滑枕进给Z

    Vertical stroke of power head Z axis mm

    最大行程(mm)

    Max stroke(mm)

    400

    400

    400

    500

    500

    500

    Z轴进给速度( mm/min

    Feed speed of Z axis(mm/min)

    04000

    04000

    04000

    04000

    04000

    04000

    Z轴伺服电机功率

    Servo motor power of Z axis

    3

    3

    3

    35

    3 or 5

    35

    3 or 5

    35

    3 or 5

    定位精度

    Positioning accuracy

    XYZmm

    XYZ axis mm

    0.05

    0.05

    0.05

    0.05

    0.05

    0.05

    重复定位精度

    Re-positioning accuracy

    0.03

    0.03

    0.03

    0.03

    0.03

    0.03

    选配项

    Optional item

    直角或万能转角铣头,实现5面加工

    Right angle milling head or universal milling head can realize 5 face machining.
