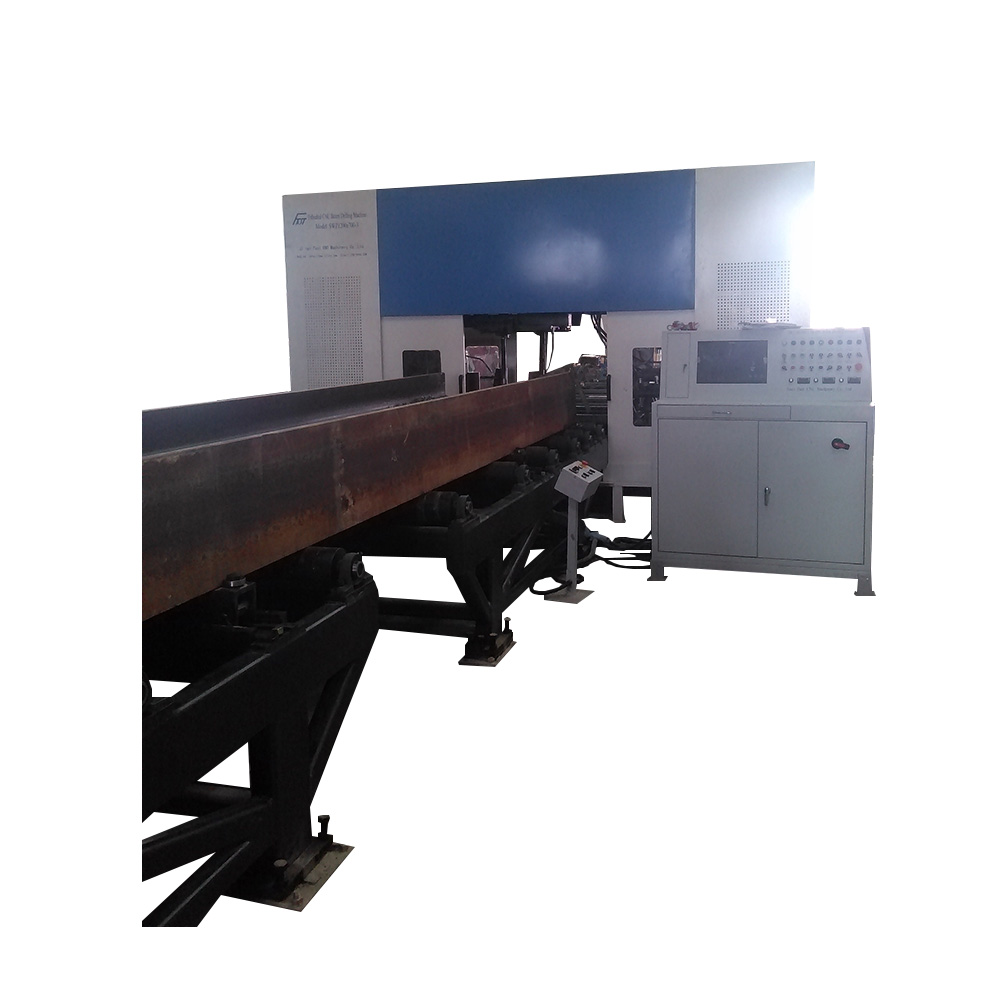

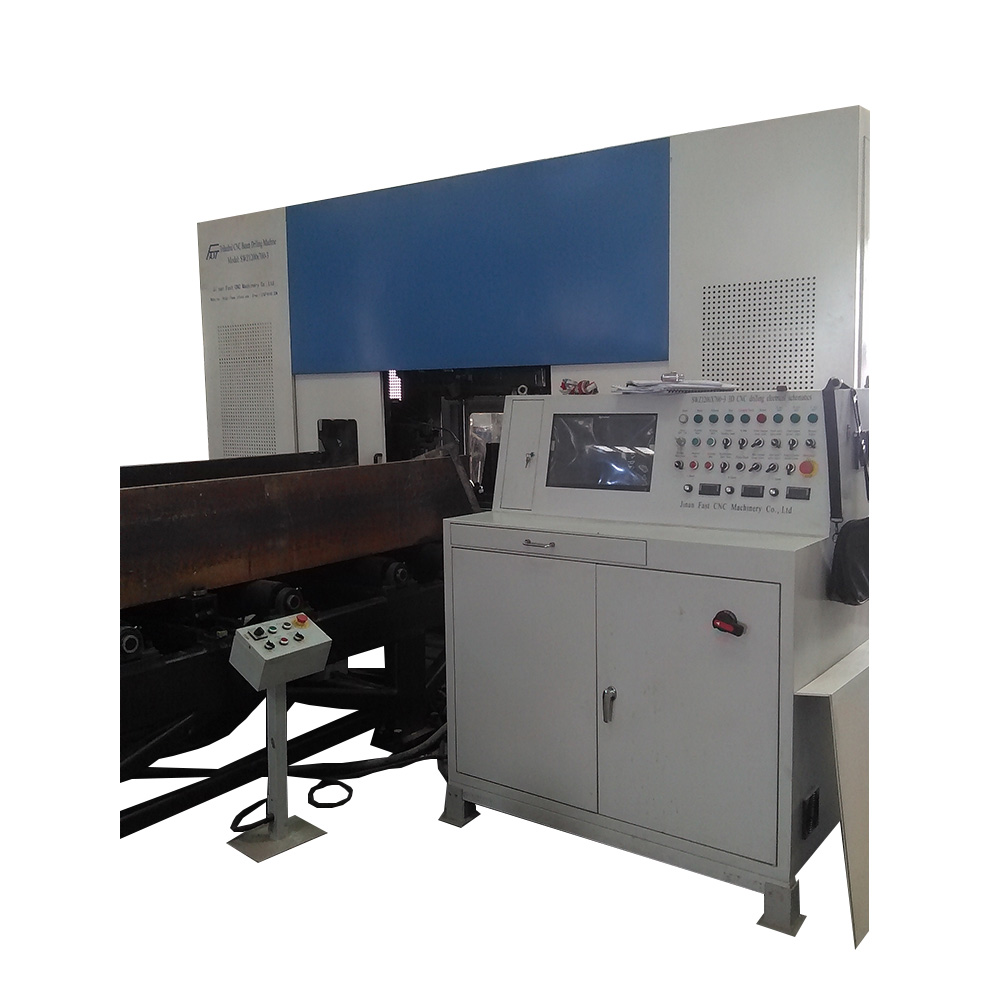

项 目 名 称

单位

规 格

H型钢：大宽度×大高度

mm

1250×600

H型钢：小宽度×小高度

mm

100×60

自动送进料道长度

mm

12000

大工件腹板厚度

mm

≤80

大工件重量

kg

15000

打字单元：36个字码(字母+数字)

1套

字码直径10mm,打印深度1.5mm，打字力:12.5吨

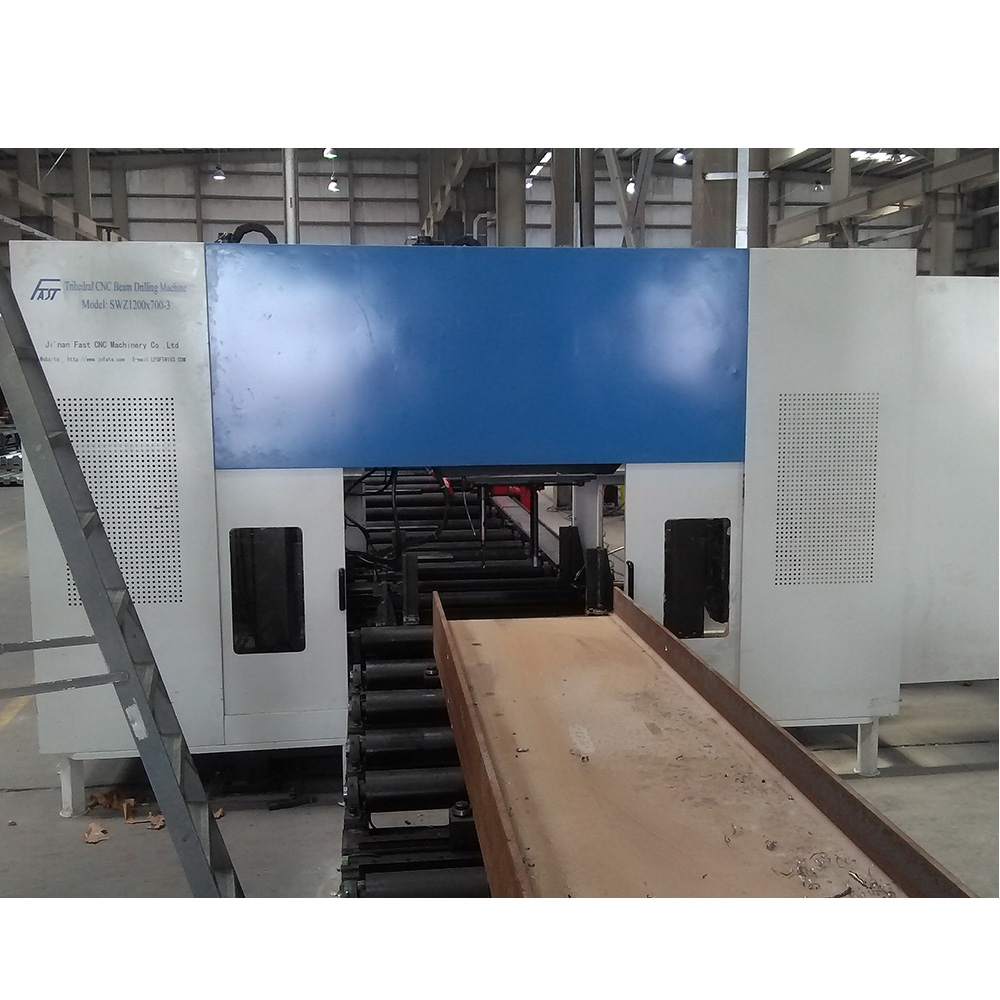

钻孔主轴数量

个

3

每个主轴转速范围

r/min

30-700

轴向工进速度

mm/min

20～200

上单元主轴进给行程

mm

400

左单元主轴进给行程（基准侧）

mm

220

右单元主轴进给行程

mm

1100

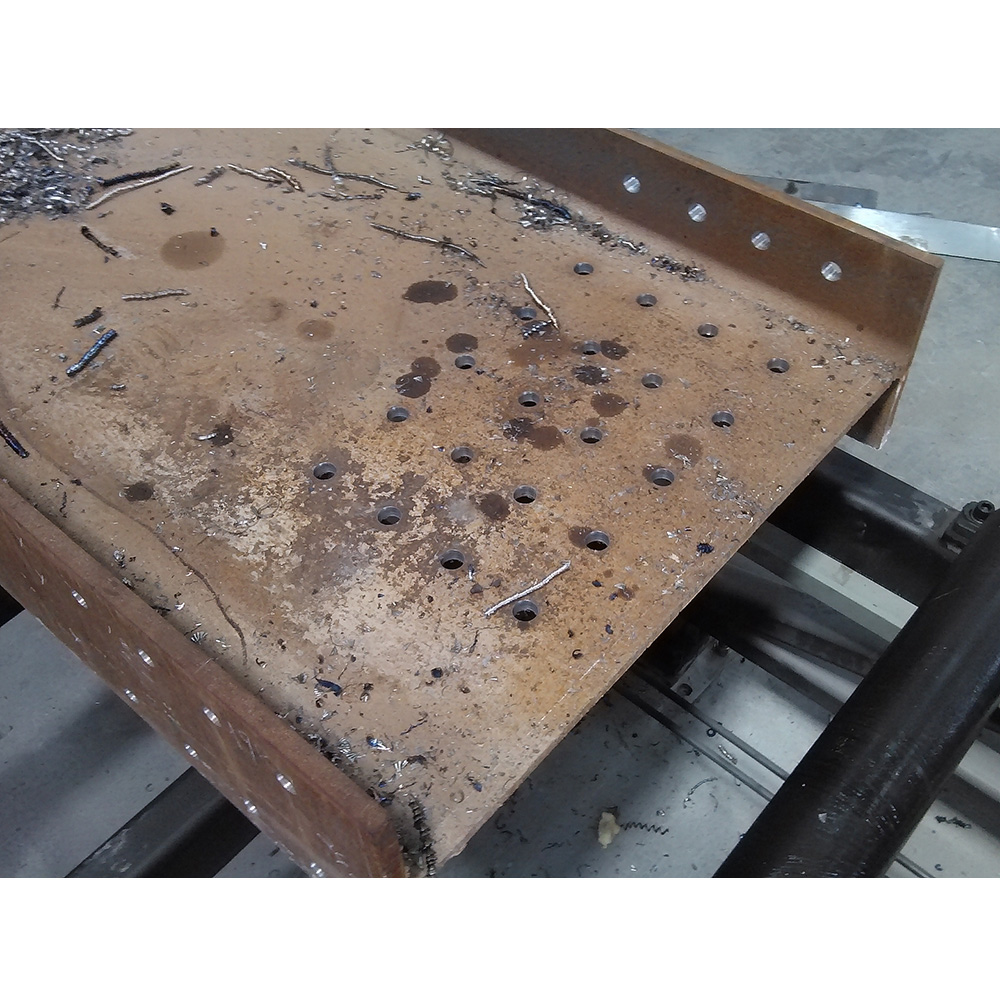

腹板钻孔直径范围

mm

Φ6-φ40

翼板钻孔直径范围

Mm

中心线

移动范围

上单元主轴横向位置移动范围

mm

30～1200

左右单元主轴上下位置移动范围

mm

30～660

非基准侧（右侧）单元水平移动距离

mm

1100

钻夹形式

莫氏锥度

4＃

孔群内孔距误差

mm

±0.5

相邻孔群孔距误差

mm

±0.75

压缩空气压力

MPa

0.4-0.6

钻头冷却方式

空冷

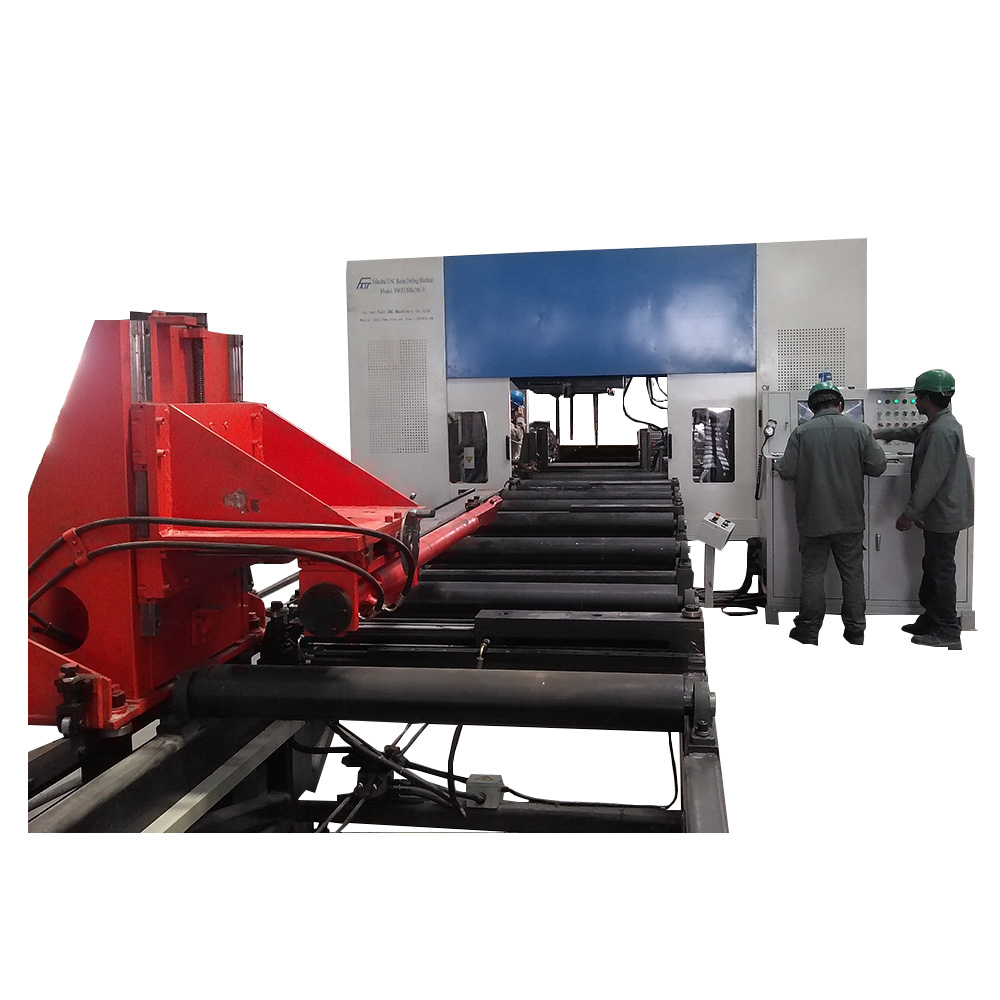

夹持臂上下（竖直方向）行程

mm

300（50-350）

夹持臂左右（横向）行程

mm

500（50-550）

夹持臂运动（前进方向）行程

mm

12000

齿轮齿条传动伺服电机功率

KW

约5

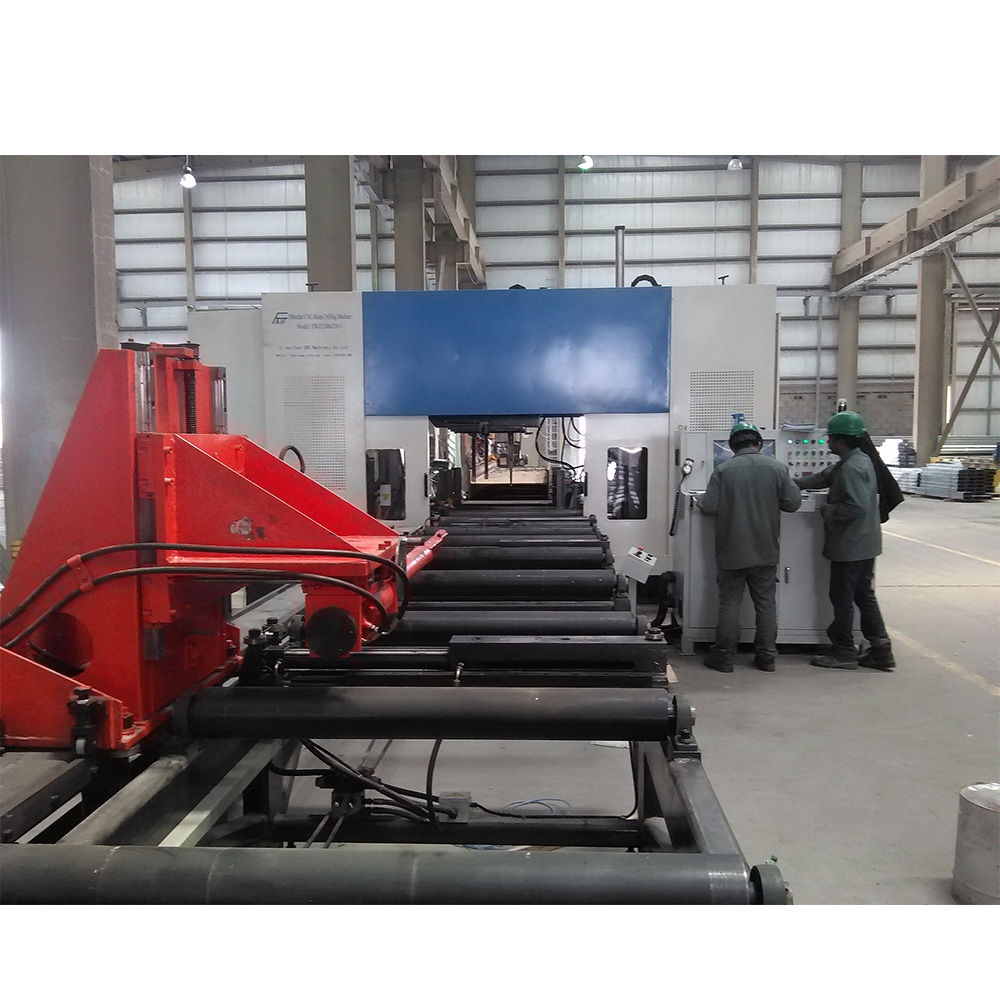

上料道外形尺寸（长×宽×高）

mm

15000×1750×1830

下料道长度

mm

12000

总功率

KW

约30

生产线外形尺寸 L×W×H

mm

29000×4520×3120

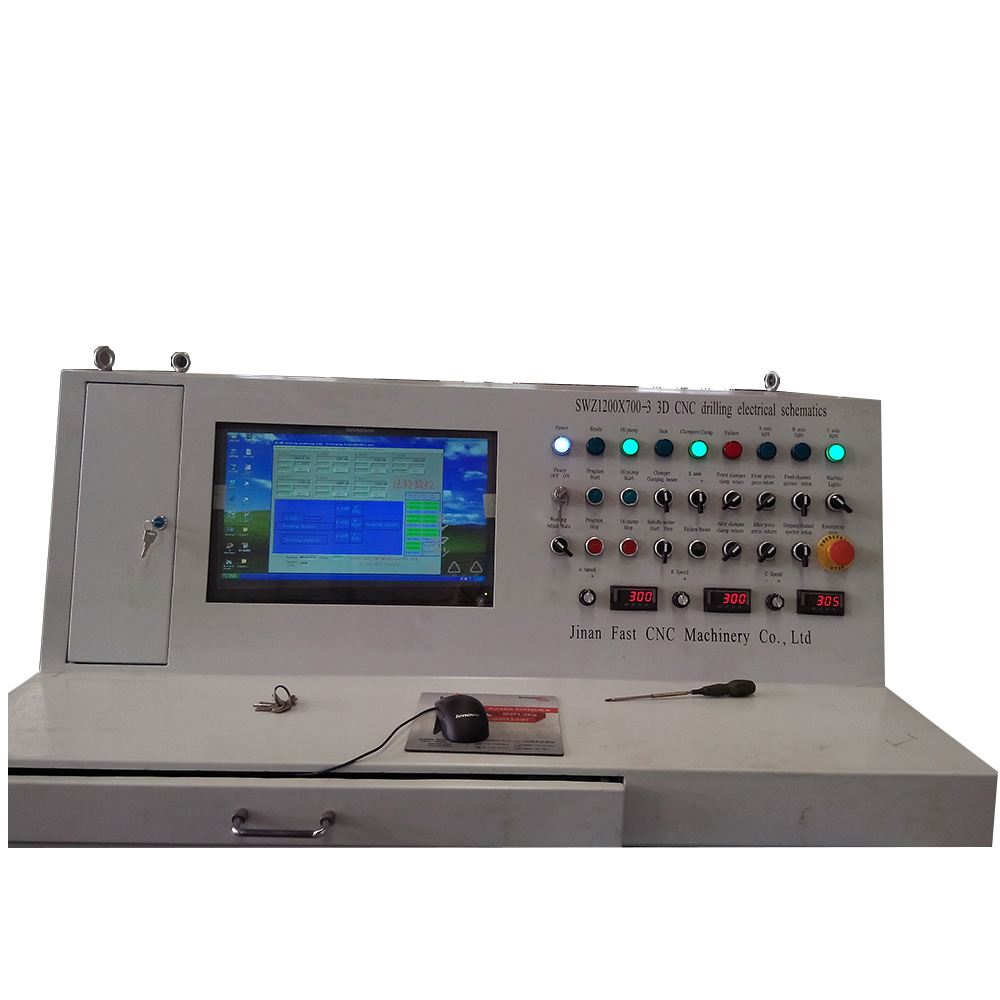

CAD图纸自动转换成控制程序
