SDM360×200×10000龙门移动式数控三维钻铣床|H型钢数控钻铣床定制|三维加工设备

所属类别:钢结构立体车库加工设备

产品规格:

龙门移动式数控三维钻铣床,三维加工设备,H型钢数控钻铣床,龙门式三维高速移动式钻床价格

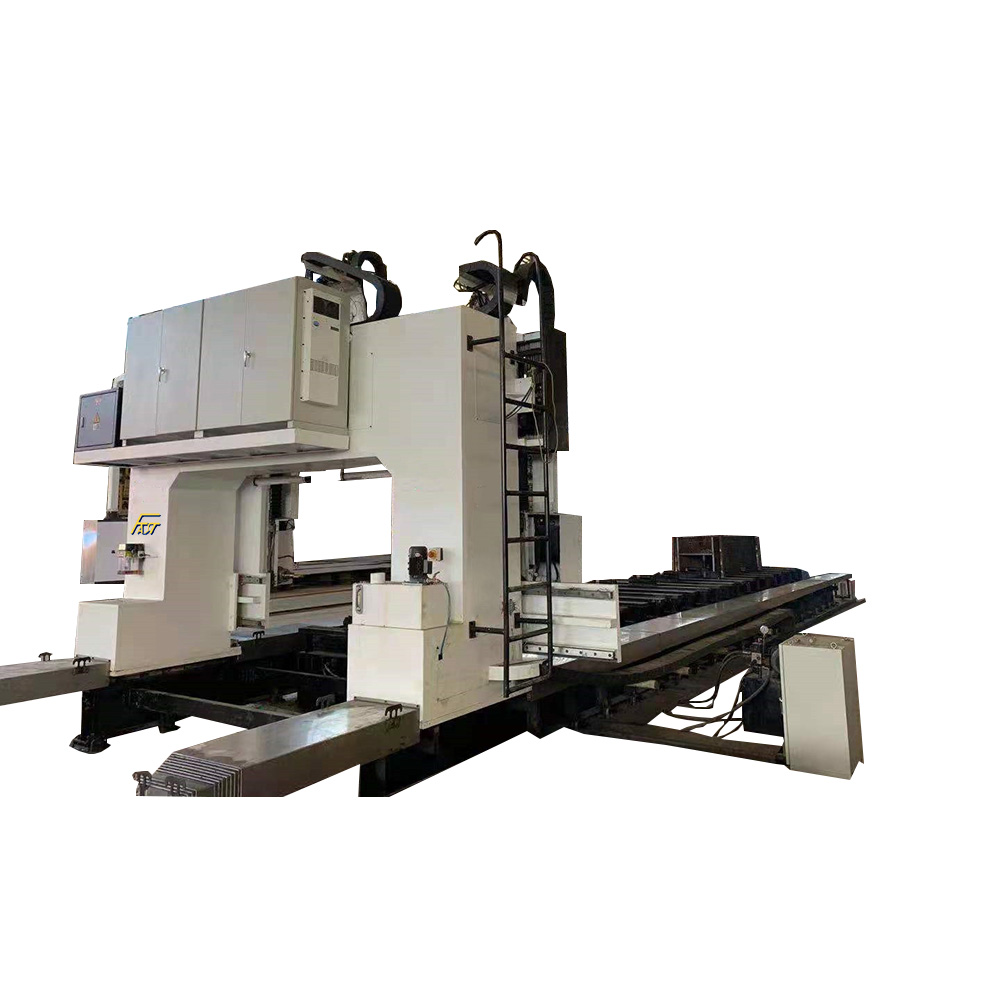

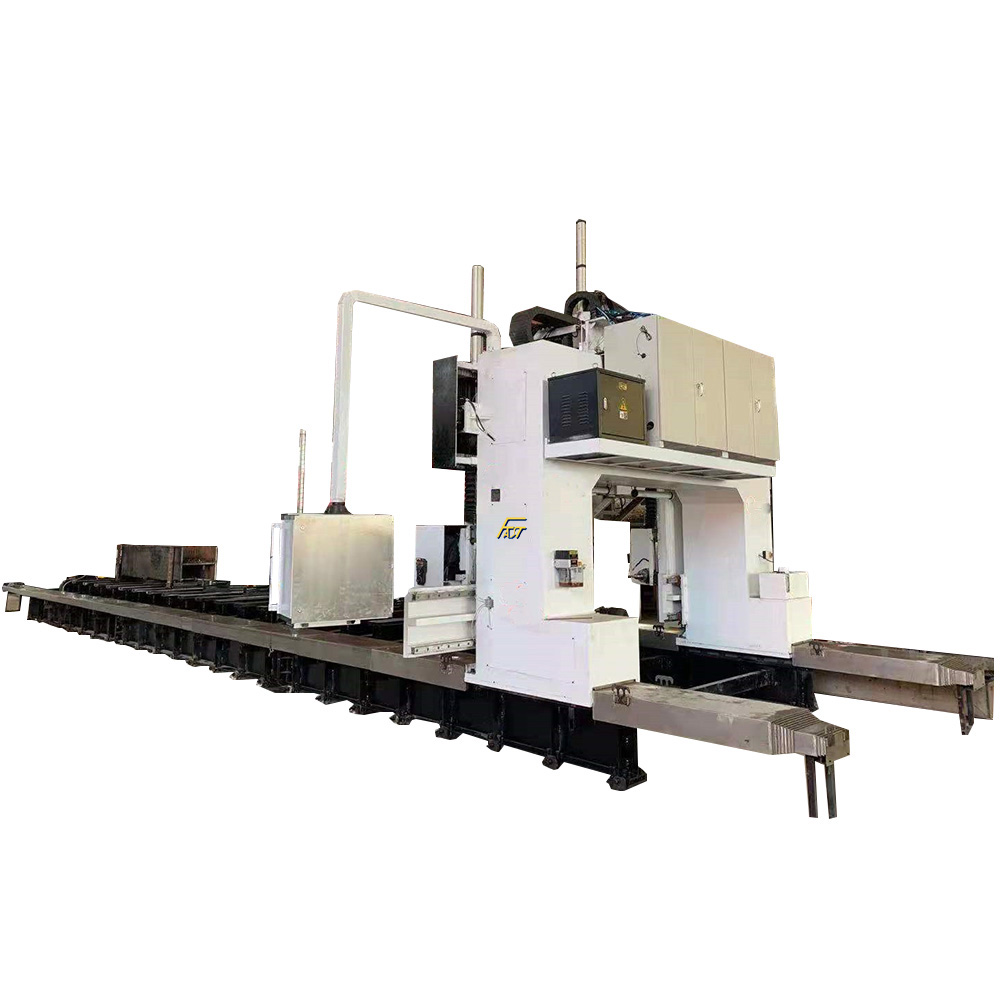

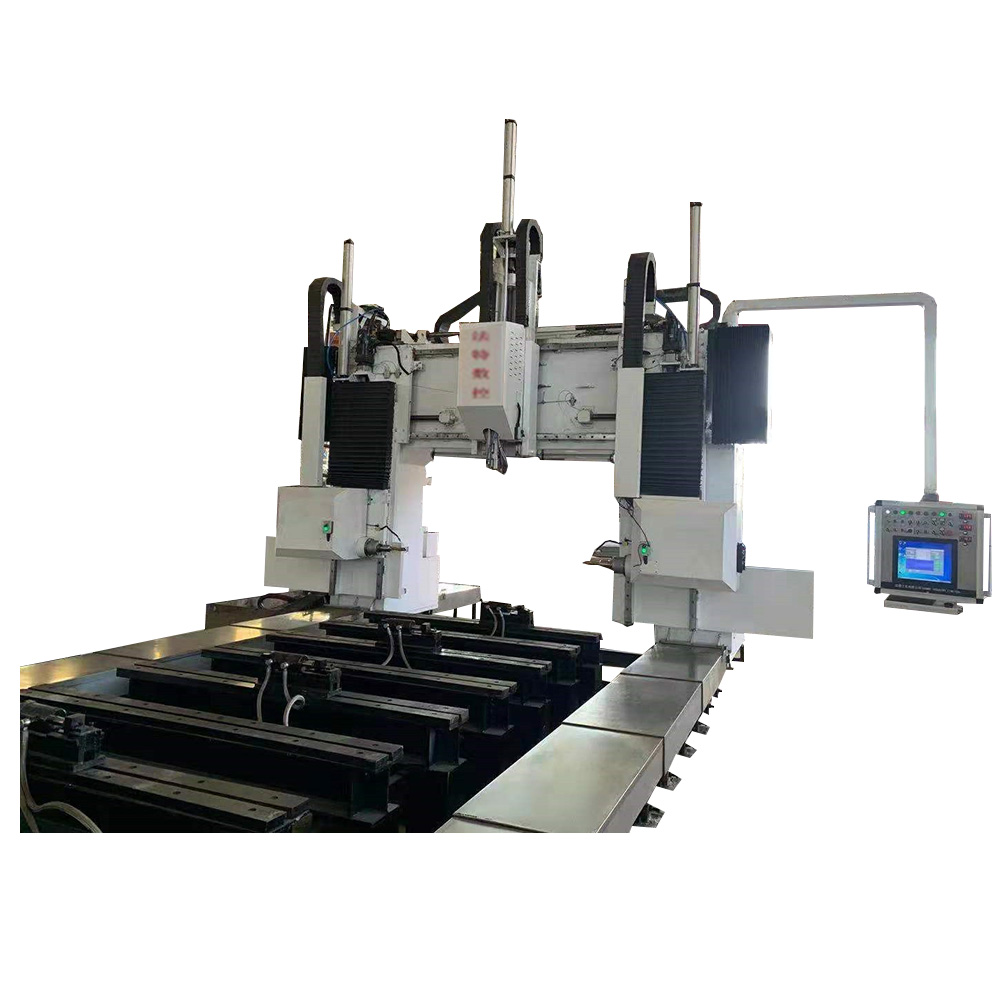

  • SDM360X200龙门移动式数控三维钻铣


    设备用途

    基本用途:本机床主要用于槽梁、H型钢等结构件的钻孔、铣削加工,三面可同时加工,也可单面加工。

    如果有要求,可以增加攻丝功能,也可以带刀库。



    设备型号和名称

    SDM360×200×1000龙门移动式数控三维钻铣床

    SDM---Section Steel Drilling and Milling

    360--型钢宽度360mm

    200--型钢高度200mm

    10000--型钢长度10000mm


    技术参数

    参  数  名  称

    单位

    参数值

    工作台

    台面有效尺寸

    mm

    360×10000

    可通过工件宽度

    mm

    560

    承载重量

    t

    10

    上动力头单元

    主轴规格

    BT40精密高速主轴

    刀具冷却方式

    中心喷雾内冷+气液外冷

    松刀方式

    气动松刀

    主轴伺服电机功率

    kW

    15

    主轴转速范围

    r/min

    0-3000

    左、右动力头单元

    主轴规格

    BT40精密高速主轴

    刀具冷却方式

    中心喷雾内冷+气液外冷

    松刀方式

    气动松刀

    主轴伺服电机功率

    kW

    15

    主轴转速范围

    r/min

    0-3000

    加工能力

    钻孔

    mm

    φ30硬质合金钻

    mm

    φ40麻花钻

    mm

    φ30铣刀

    攻丝

    M20(选配)

    自动换刀

    3个刀库,每个刀库库容4把刀(选配项)

    数控轴数和伺服电机

    数控轴数

    8轴(不带刀库)

    12轴(带刀库)

    主轴伺服电机功率

    kW

    15×3

    主轴送进伺服电机功率

    kW

    2KW×3(配精密减速机)

    龙门和动力头移动伺服电机功率

    kW

    2KW×5(配精密减速机)

    刀库伺服电机功率

    kW

    0.6KW(一个旋转刀库用,2个直列刀库不用)

    控制系统

    控制方式

    电脑+PLC(不带攻丝)

    标准CNC系统(带攻丝)

    冷却系统

    冷却方式

    见动力头单元说明

    气源压力(气源用户自备)

    mPa

    0.6

    排屑器系统

    一台螺旋排屑器功率

    kW

    1.1(选配)

    总装机功率

    kW

    约53

    总重量

    T

    约15

    外形尺寸

    长×宽×高

    mm

    约11000×2000×3000
