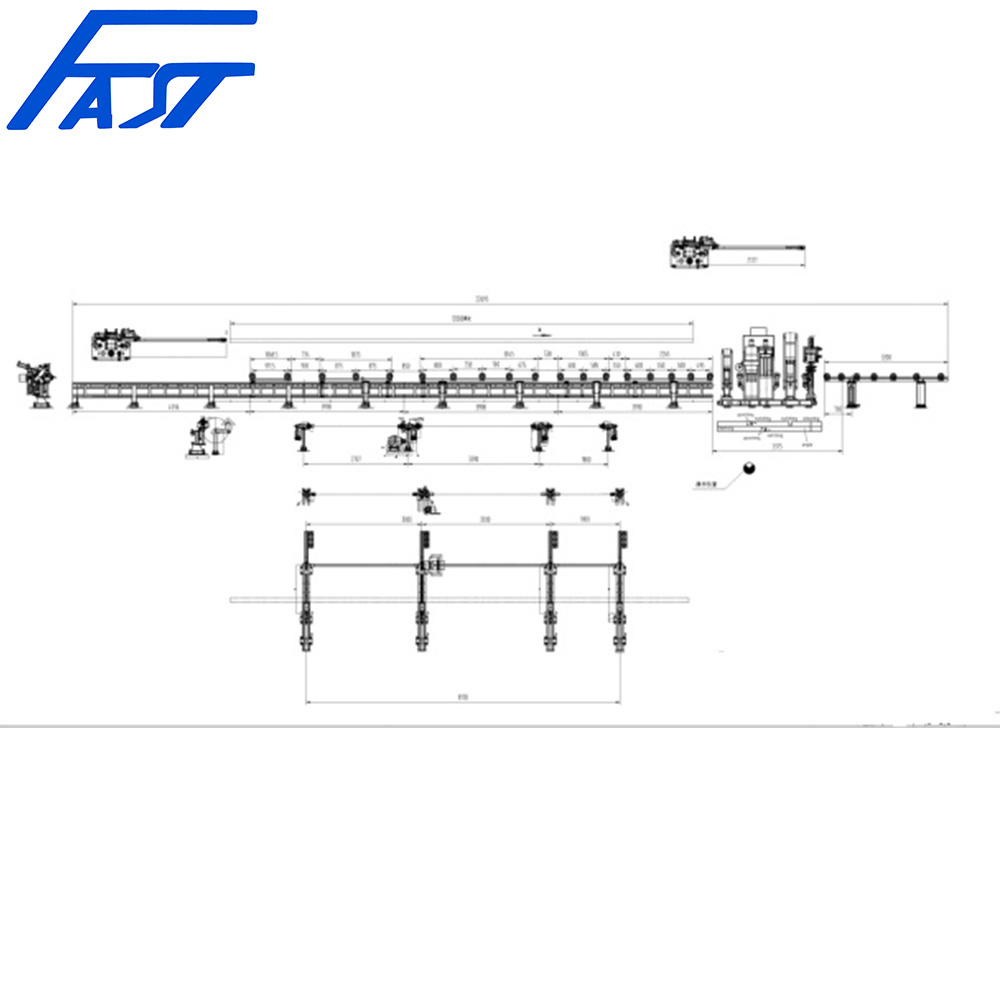

JX125型角钢打号冲孔切角剪切加工生产线
1. 主要技术参数
序 号
项 目 名 称
单位
规 格
1
角钢放置型式
V放置（角朝下）
2
加工角钢范围
mm
3
毛坯料长度
mm
12000
4
加工准据范围
mm
25-100
5
送料速度
m/min
60
6
控制方式
CNC
7
数据输入方式
键盘、鼠标、USB
8
文件格式
DWG、DXF
9
数控轴数
3
10
用电环境
3Ph,380V,50Hz,0-45ºC
11
外形尺寸
m
23×6.5×2.5
2.打字单元技术参数
1
打印角钢范围
mm
45x45x4- 125x125x12
2
打印力
KN
700
3
打印字符组数
4
4
字头尺寸
mm
10X14X20
5
字符数量
12
3.冲圆孔、冲长孔和切三角单元技术参数
1
圆冲头
数量
个
每侧1个，共2个
直径
mm
Φ26
2
长冲头
数量
个
每侧1个，共2个
尺寸
mm
78x28
3
切三角刀
数量
个
每侧1个，共2个
尺寸
mm
分3步切角
4
冲孔力
KN
1000
5
模架种数
3种
6
模架移动方式
伺服电机，两轴数控
4．切长方口单元技术参数
1
切口数量
个
1个，单侧切口
2
切口刀尺寸
mm
分4步切口
3
切口力
KN
1200
4
切口宽度调整方式
人工调整
5.剪切单元技术参数
1
剪切角钢范围
mm
45x45x4- 125x125x12
2
剪切力
KN
1400
3
剪切形式
单刃剪切
备注
