高速单主轴卧式数控型钢钻床

用途

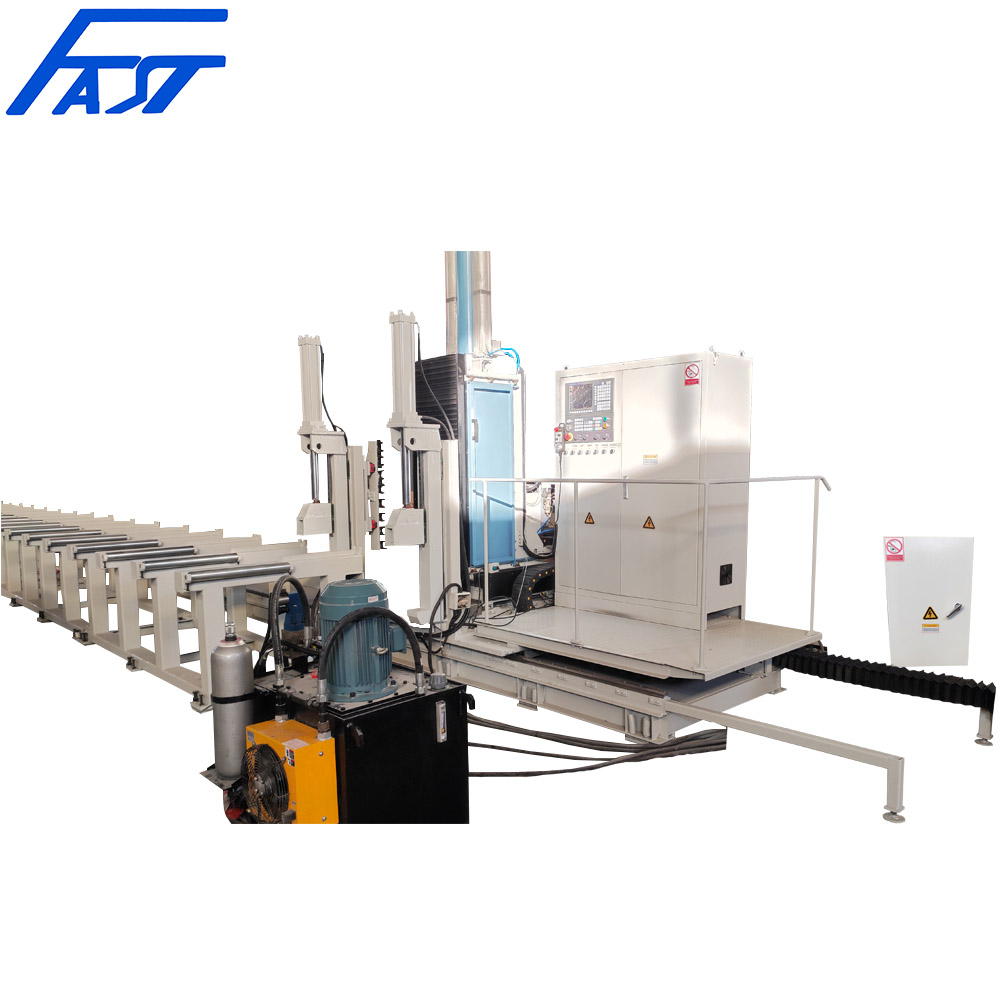

 本机床主要用于H型钢(L、T型钢)、槽钢和方管的单面钻孔加工，广泛用于钢结构建筑、桥梁、立体车库等行业。3+1轴数控型钢单面钻床采用主机移动，工件固定的结构，3个伺服电机实现对型钢侧面即长度方向和竖直方向的主轴定位，和1个主轴的伺服送进。主轴由一台伺服主轴电机经带轮、皮带驱动。本机床孔定位精度高，钻孔效率高，是钢结构制造业中必不可少的设备。

机床功能：钻孔、铣削、攻丝、划线。

机床可以选配刀库。

特性

1、加工工艺过程:

   把工件放到工作台上→工件靠近基准侧→检查刀库的刀具是否符合加工要求→对刀（只在刀具长度变化时需要对刀）→启动程序自动钻孔等→工件加工完→把加工好的工件从工作台上吊走。

2、该机床床身刚性好，结构优化，强度高，防震效果好，外观美观等特点。

3、机床具有工件压料机构。

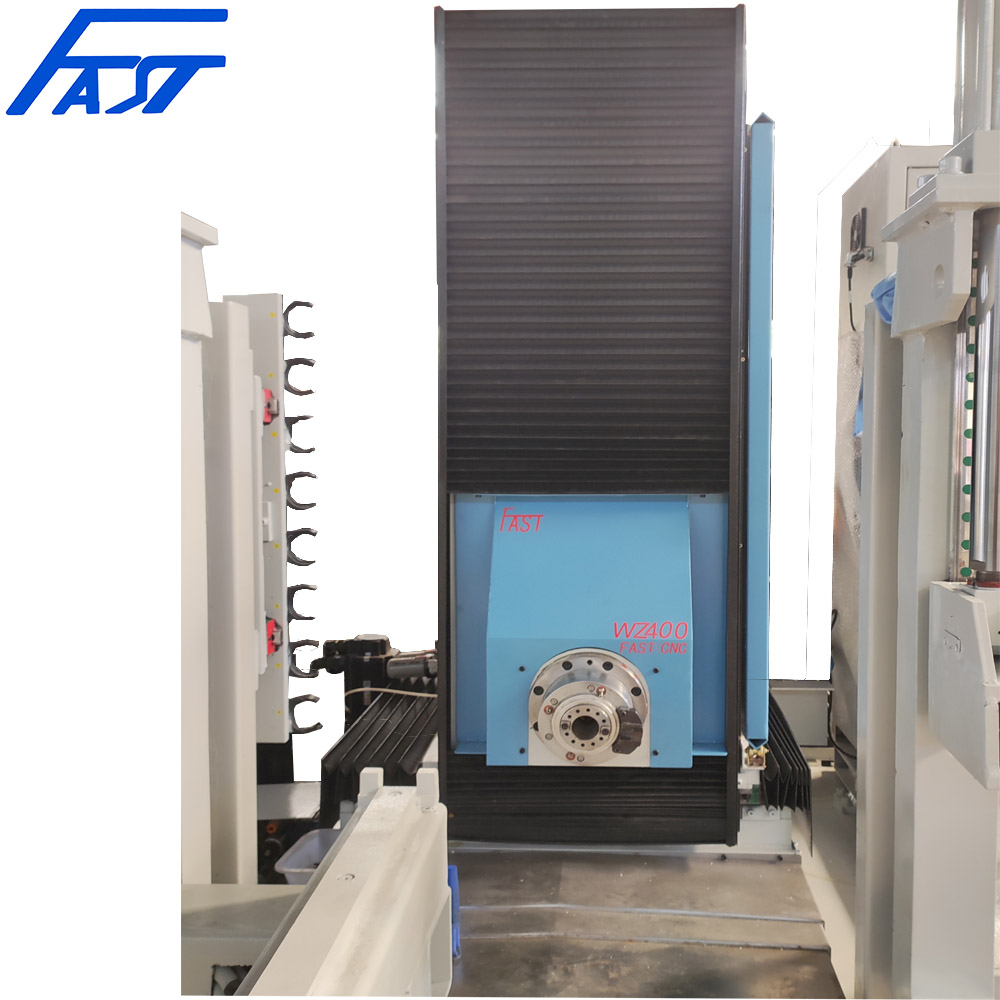

4、该机床具有1个动力头。

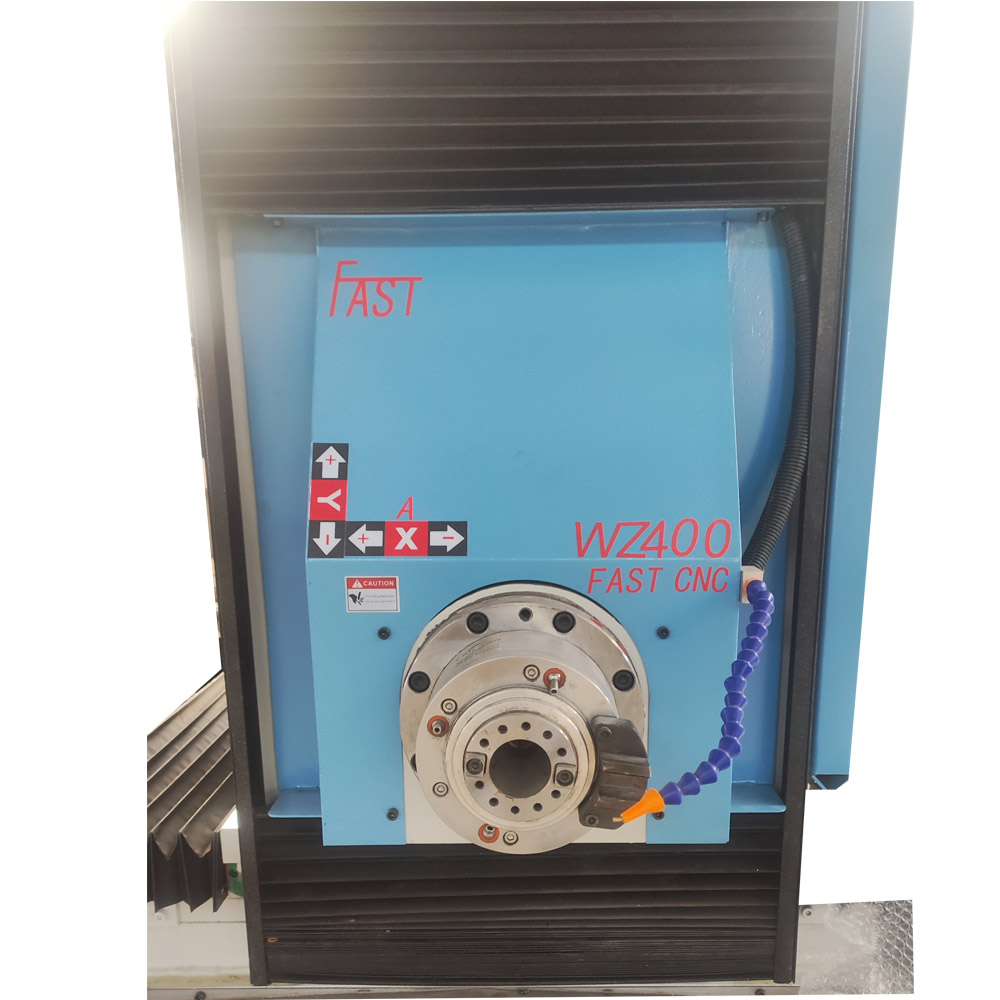

5、主轴锥孔为BT40锥孔。

6、主轴送进采用伺服控制，设置工件尺寸、钻头长度和加工工件厚度后可自动进行快进、工进、快退的转换，加工效率高。

7、主轴驱动电机，选用主轴伺服电机，同步带传动，保证动力头性能好，可靠性高，噪音低。

8、机床具有集中式操作控制箱及手持单元，本机床采用数控系统，方便编程、存储、显示和通讯，操作界面具有人机对话、误差补偿、自动报警等功能。

9、加工程序可以通过操作系统的面板键盘输入，也可以通过自动转换软件把CAD图形自动转换为加工程序(只能转换孔的坐标位置)。软件界面友好，编程软件和自动转换软件可独立于主机设备、安装于任一台办公电脑中，实现异地编程，直接拷贝或通过网络传输至设备使用。

10、元件档次高，液压元件、全部电气元件（含按钮、开关等）、滚珠丝杠、直线导轨都为国内外公司产品。
