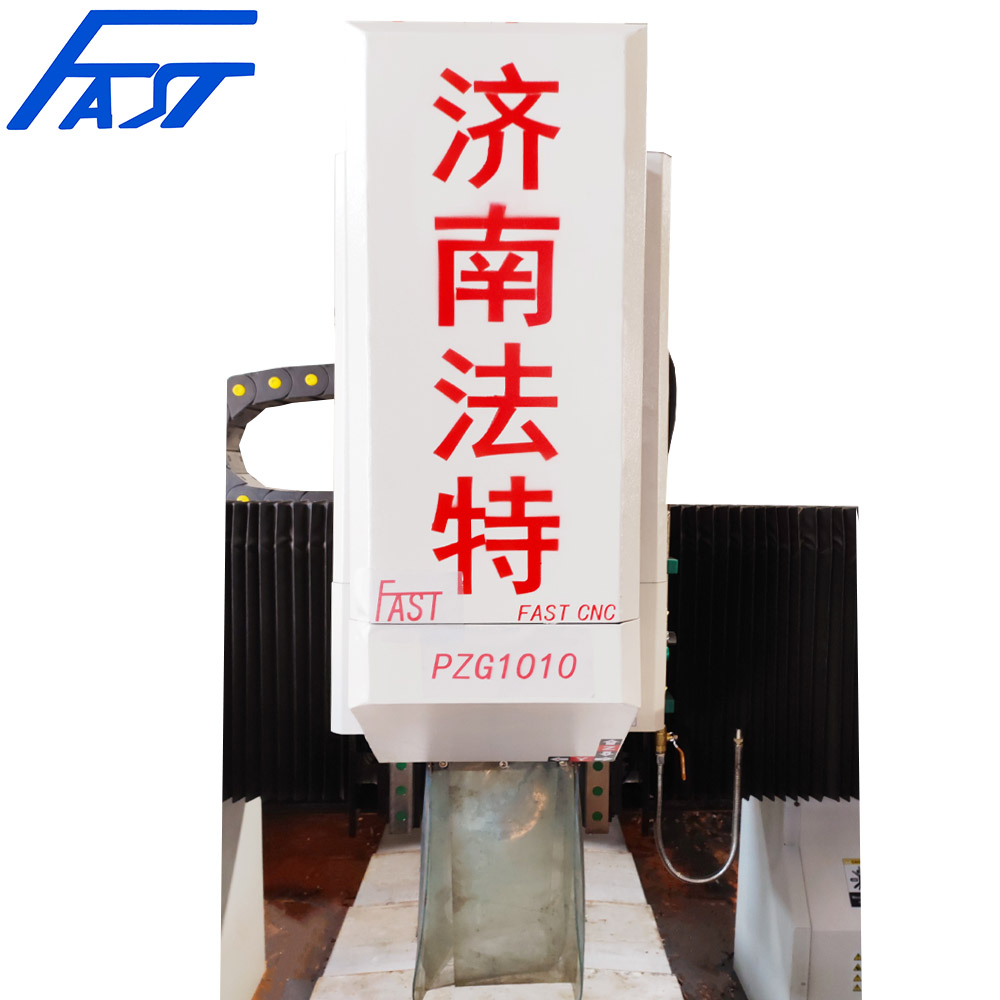

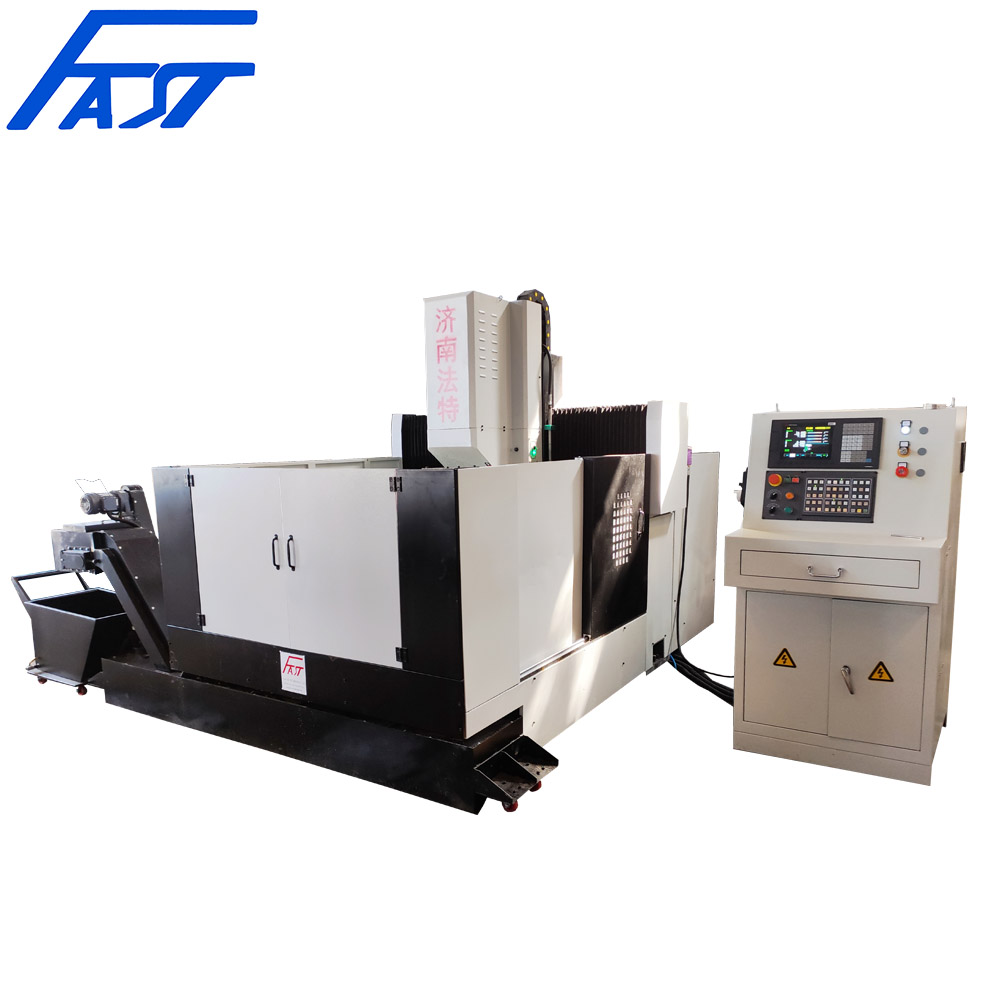

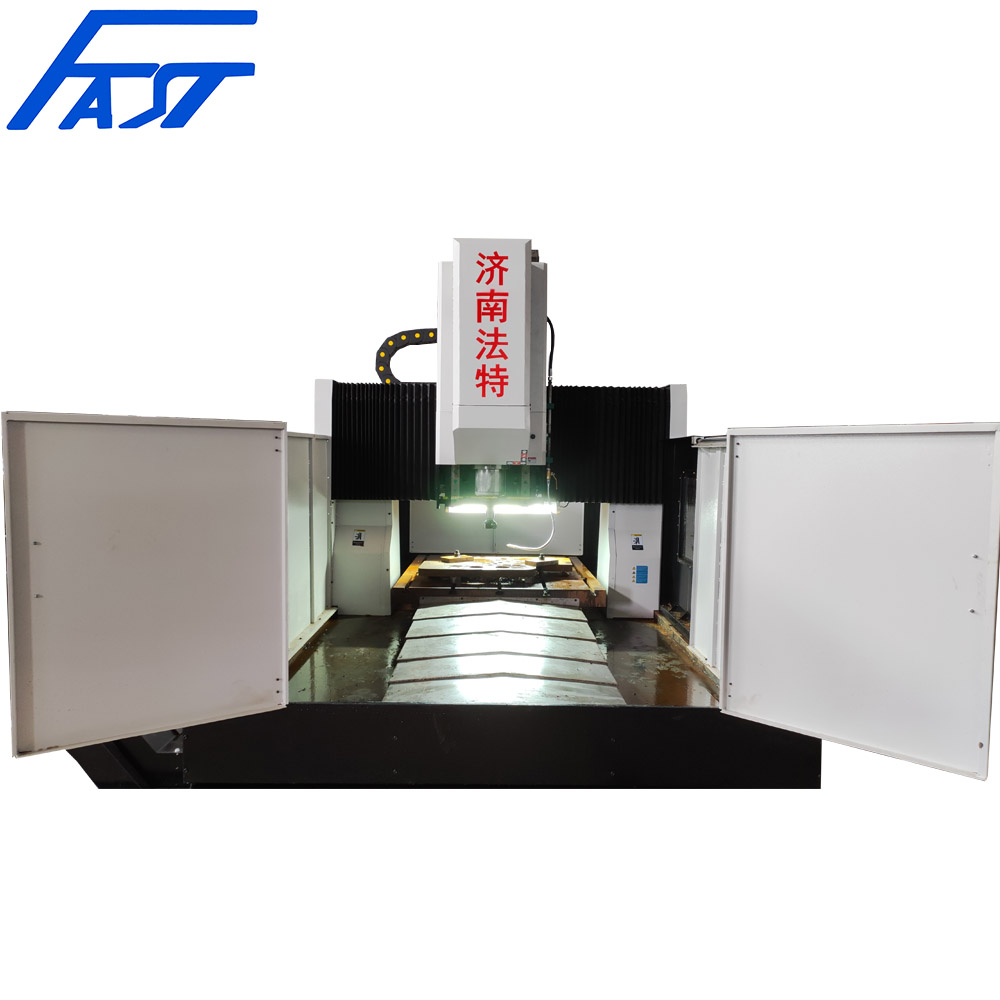

桌面移动式高速钻铣攻丝钻床

所属类别: 数控钻铣加工设备

产品规格:

  • 桌面移动式高速钻铣攻丝钻床

    用途

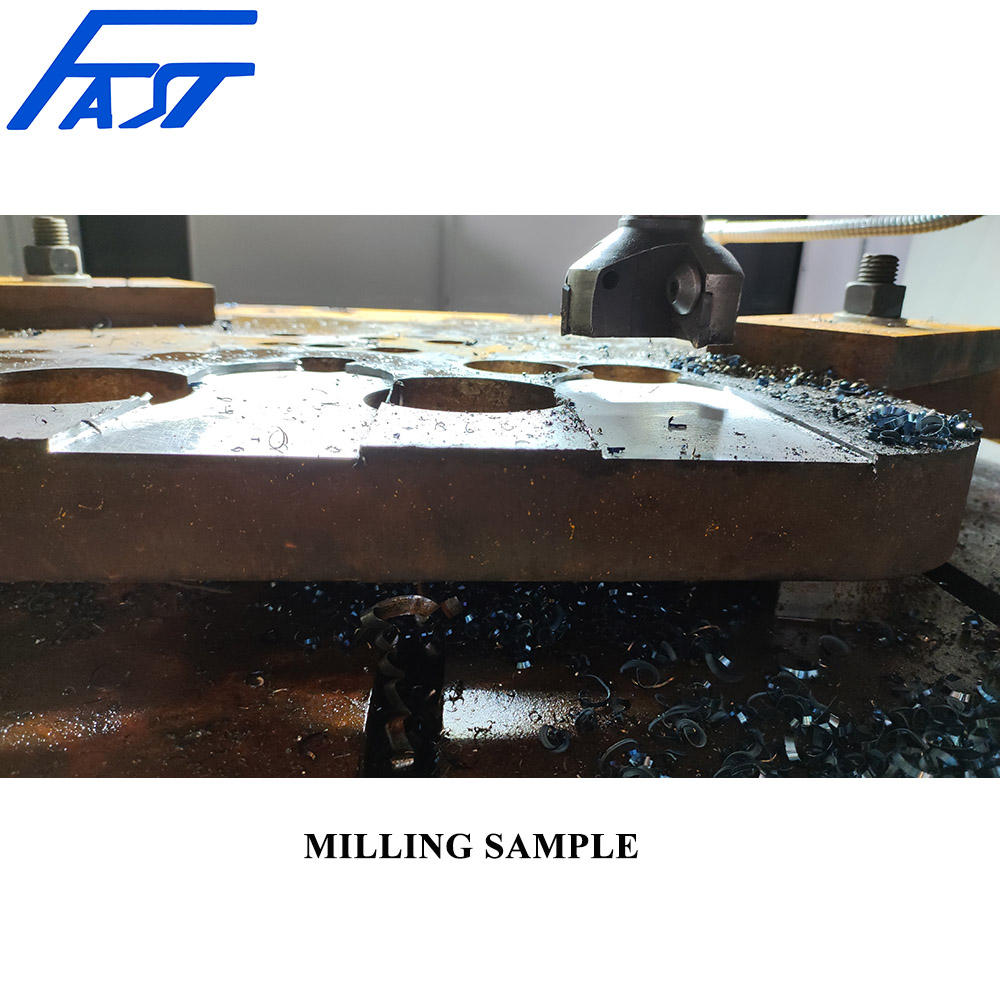

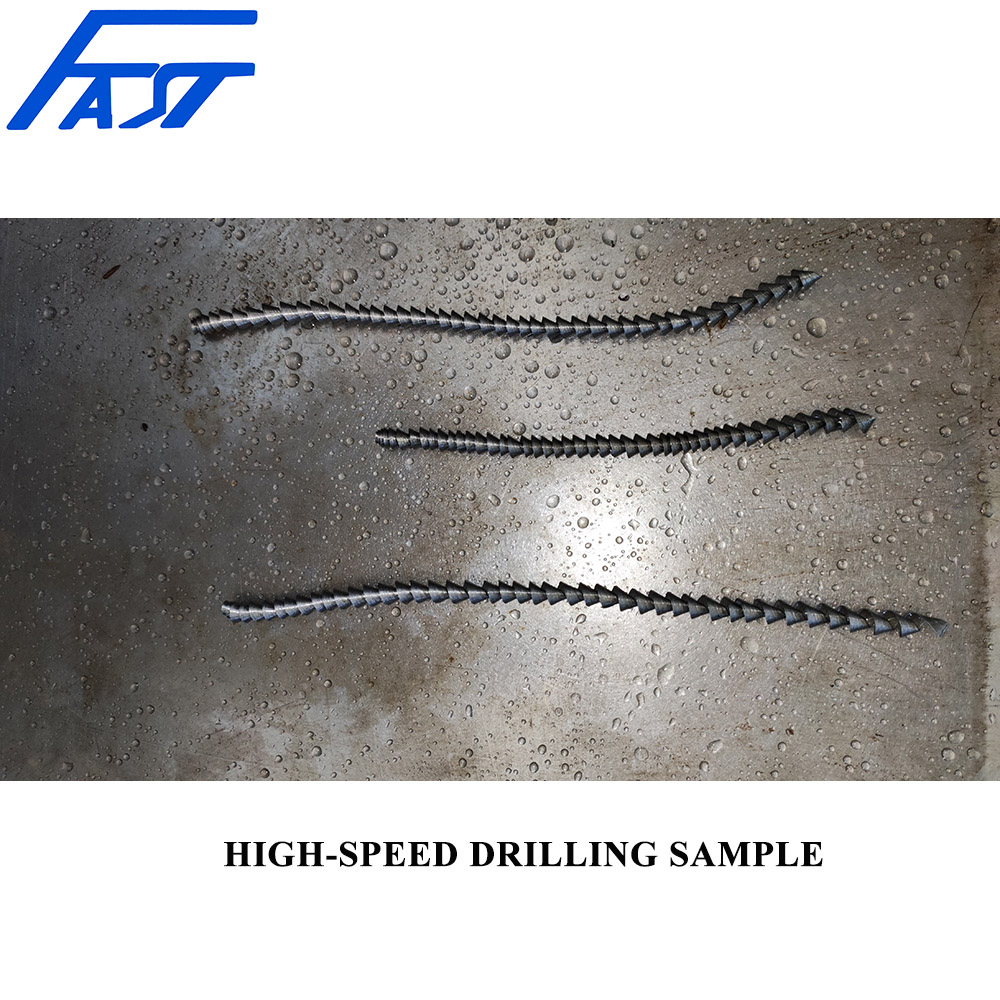

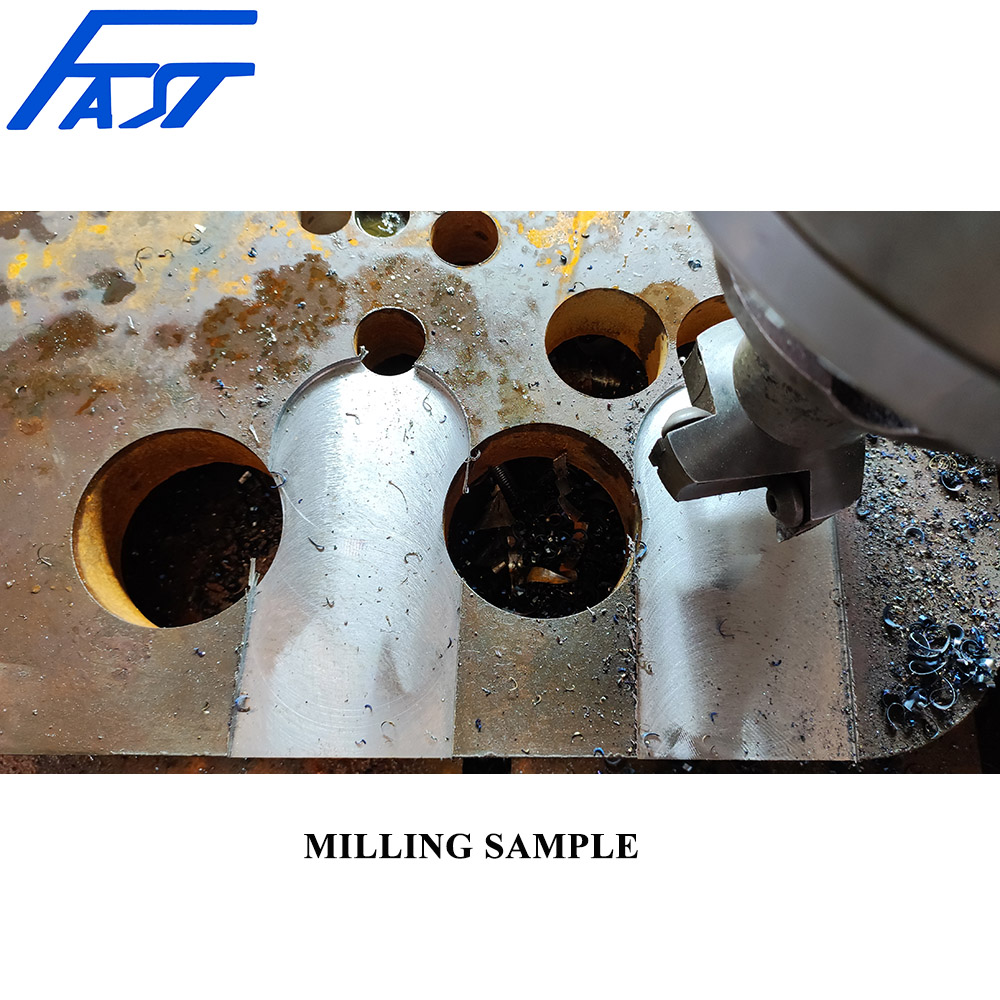

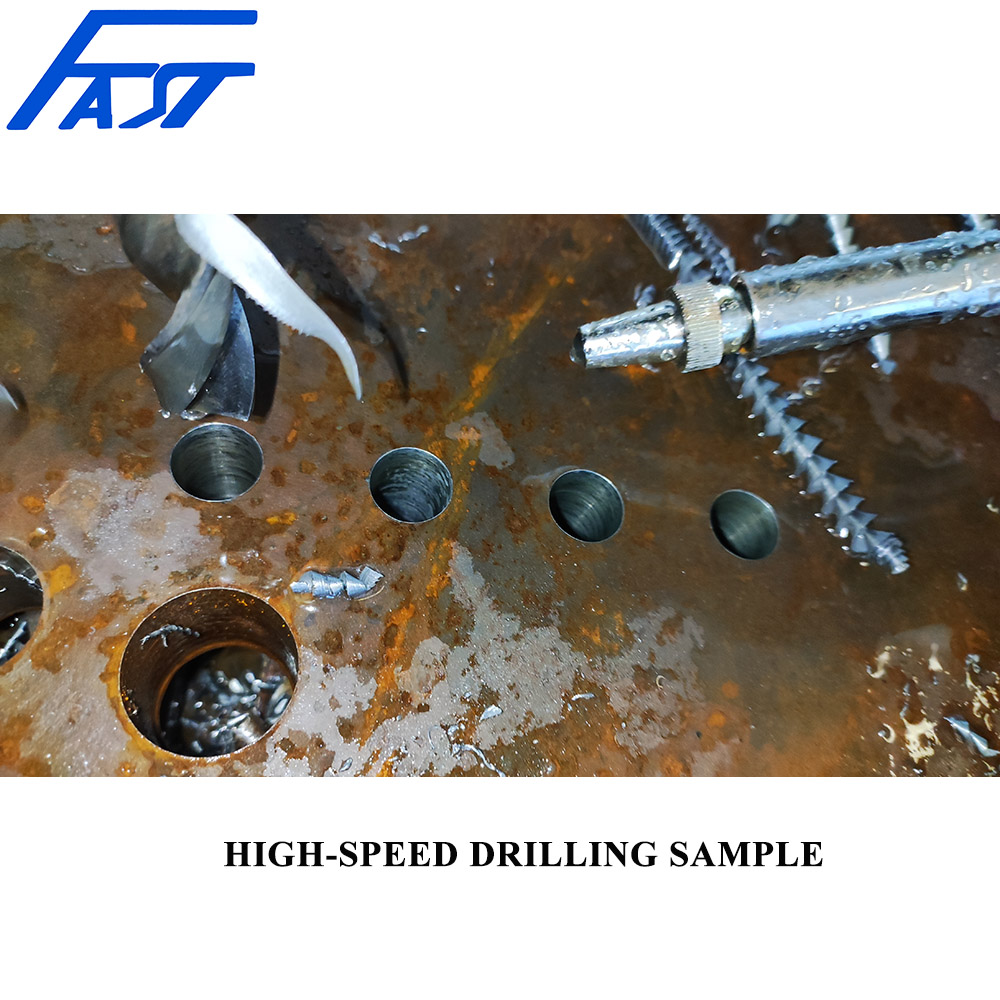

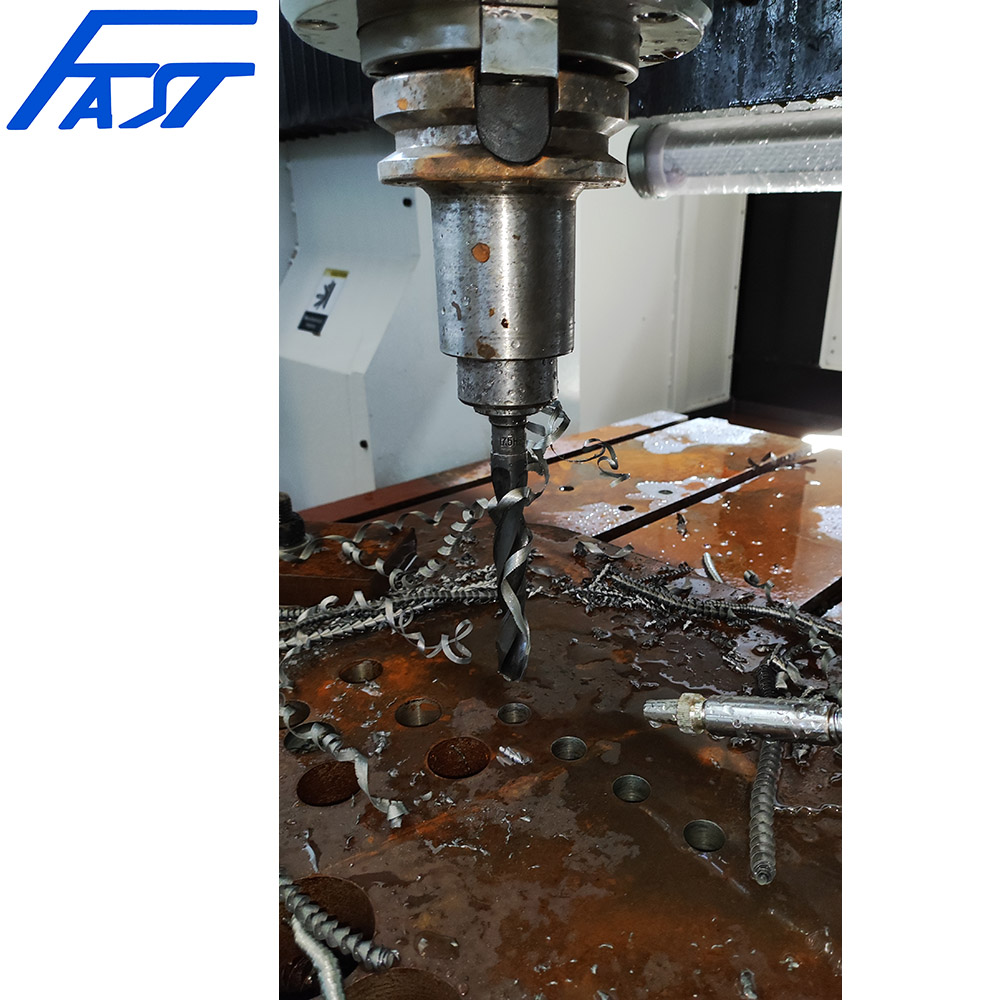

    该机床主要用于法兰、管板、机座等的钻孔、铣削、倒角、攻丝等加工。可用硬质合金铣刀进行内冷高速钻,或用普通高速钢麻花钻进行外冷钻,也可用立铣刀铣削槽口,或用刀具铣削管板管孔的膨胀槽。该机床加工过程采用数控,操作方便,可实现自动化、高精度、多品种、大批量生产。

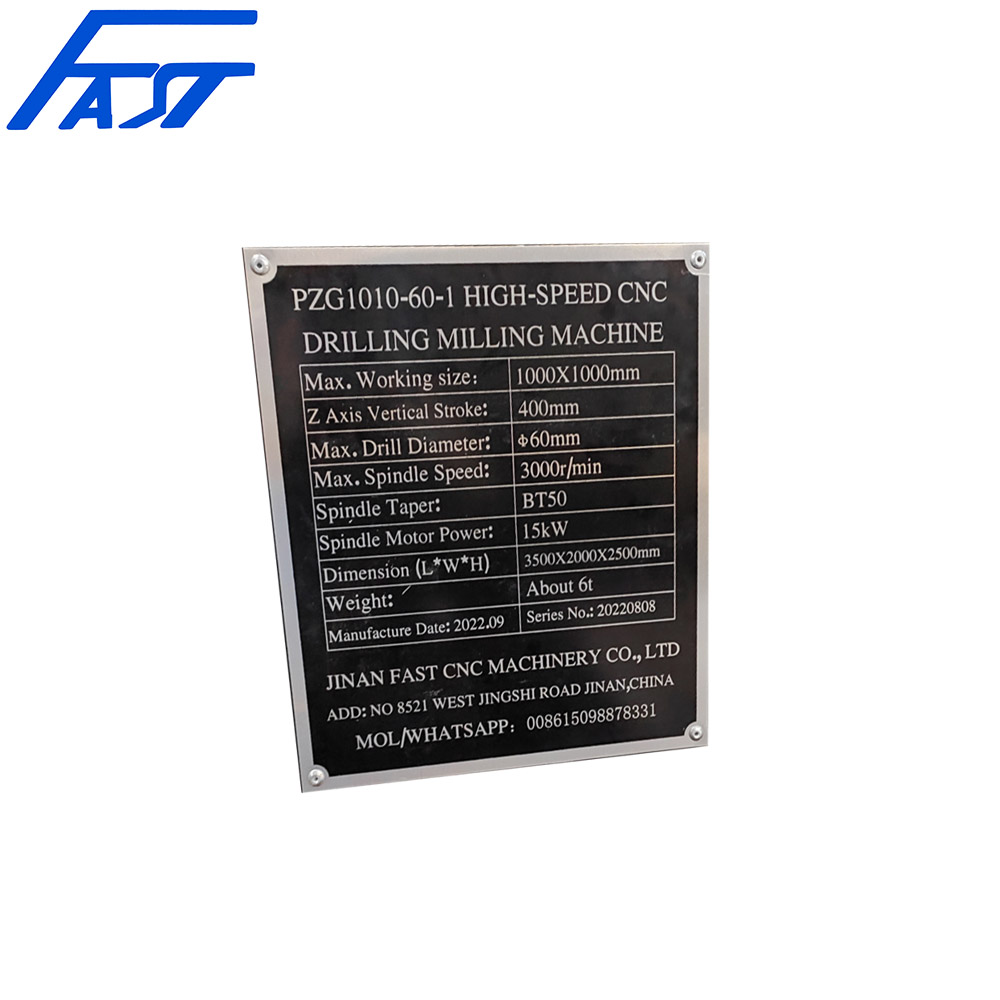

    技术参数

    名称

    规格

    形式

    龙门式

    台面尺寸(L*W)

    1300*1100mm

    工件尺寸 (L*W)

    1000*1000mm

    主轴底部至工作台面距离

    230~630mm

    加工能力

    钻孔深度

    250mm

    钻孔直径

    60mm

    铣削直径

    铣刀头直径 100mm

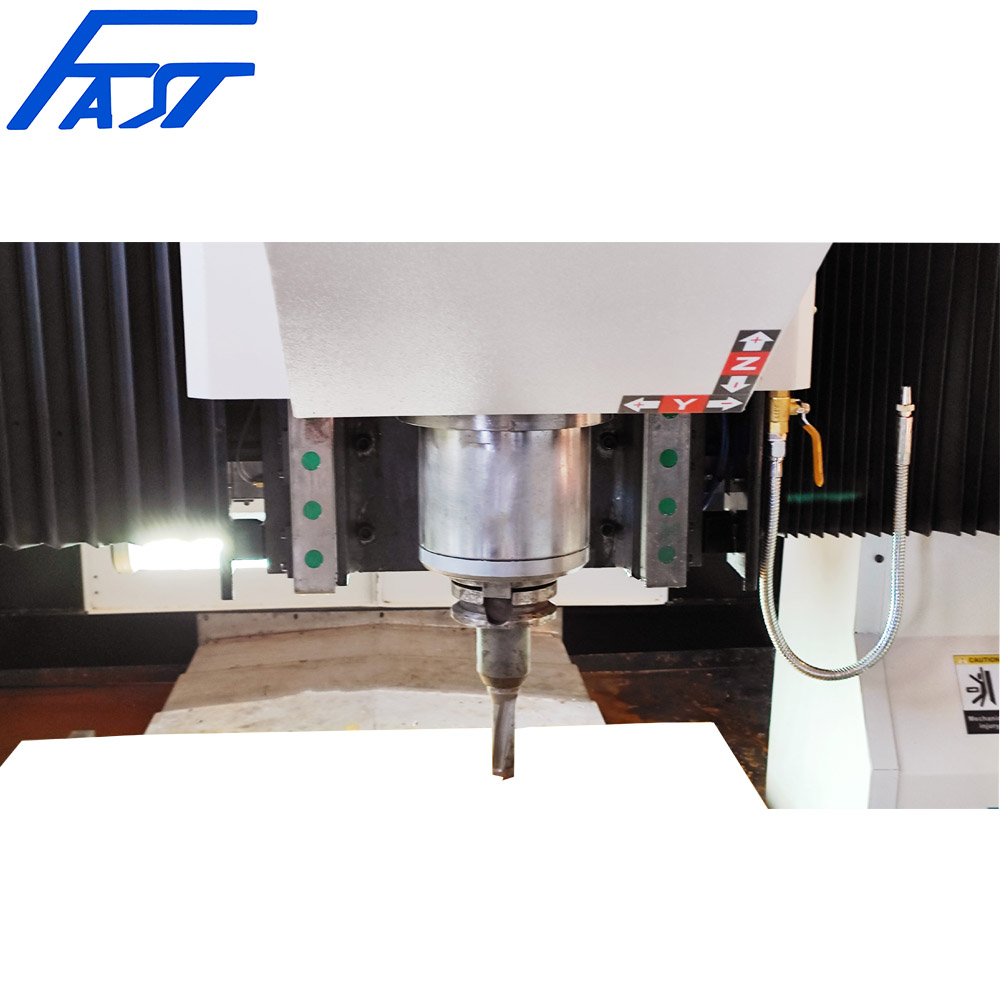

    钻孔动力头

    动力头类型

    BT50伺服控制动力头

    数量

    1

    夹具类型

    蝶形弹簧拉杆装置(气压工具)

    主轴技术数据

    主轴功率

    15kW

    主轴转速

    30~3000r/min

    主轴连接模具型式

    BT50

    纵向运动X轴

    行程

    1000mm

    X轴速度

    0~8000mm/min

    X轴伺服电机功率

    2.3kW

    Y轴横向移动

    行程

    1000mm

    Y轴速度

    0~8000mm/min

    Y轴伺服电机功率

    2.3kW

    Z轴垂直行程

    行程

    400mm

    Z轴进给速度

    0~5000mm./min

    Z轴伺服电机功率

    2.3kW (带刹车)

    数控轴数

    4 Axes

    机器精度

    定位精度

    <0.05mm

    重新定位精度

    0.04mm

    主轴至工作台垂直度

    0.03mm

    主轴底部和侧主轴的运行

    0.02 mm

    气动系统压力

    0.6MPa

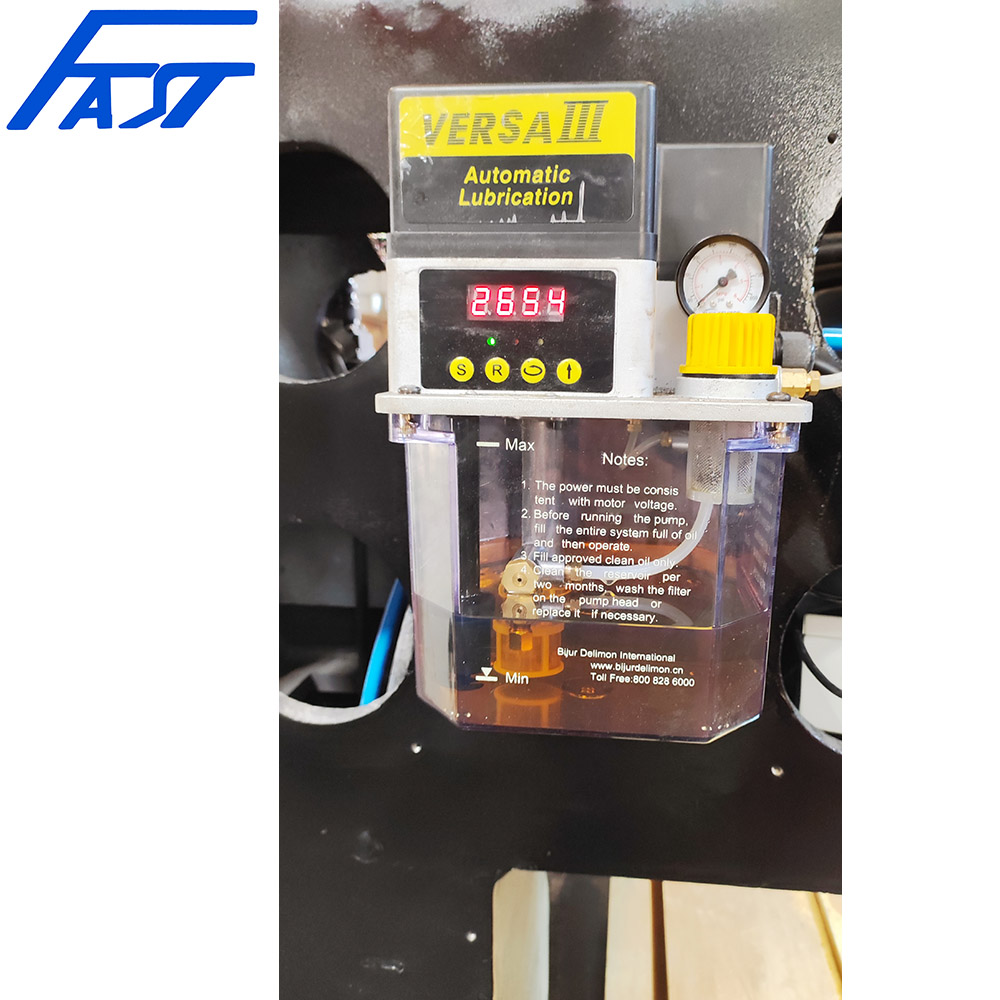

    润滑系统压力

    1.0MPa

    冷却系统和过滤系统

    功率

    5kW

    流量

    50L/min

    精度

    20μm

    内冷系统压力

    5.0MPa

    冷却系统压力

    0.2MPa

    外形尺寸(长*宽*高)

    3200*2000*2600 mm

    总功率

    .30kW

    净重

    约. 5T
