名称

规格

形式

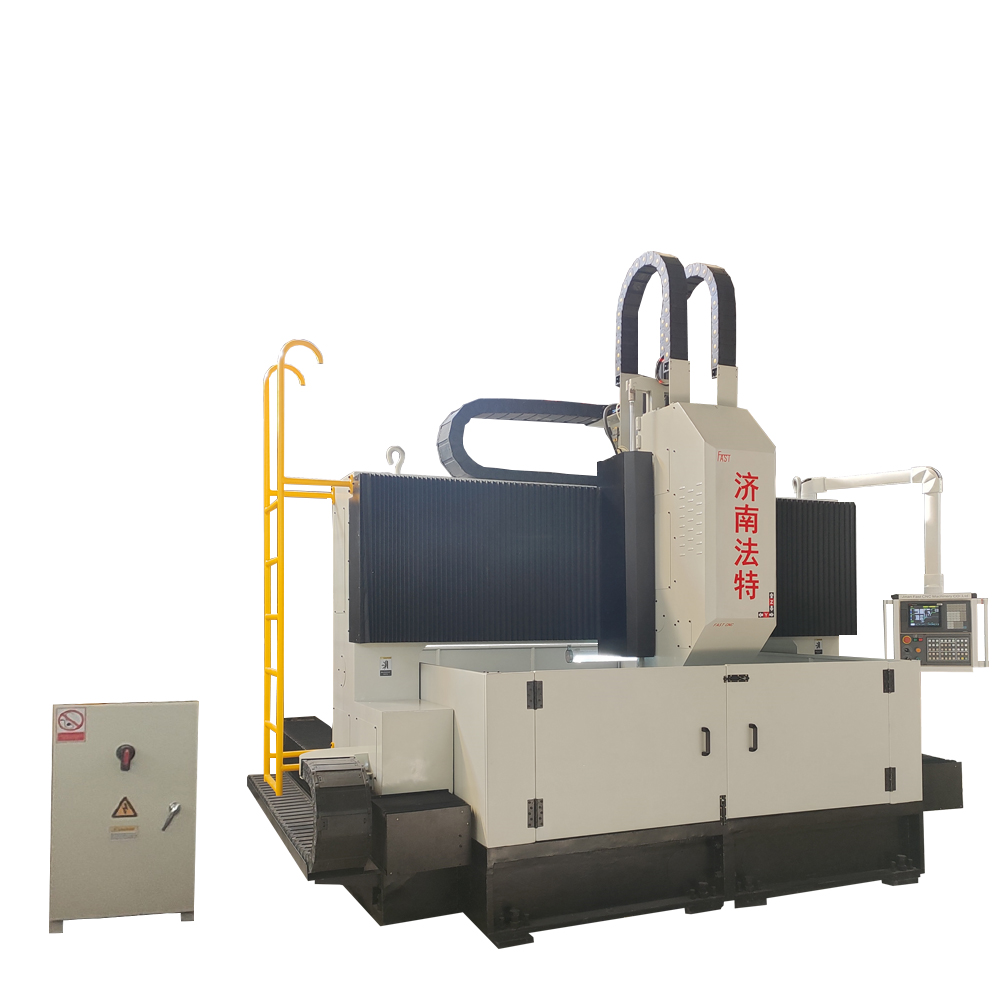

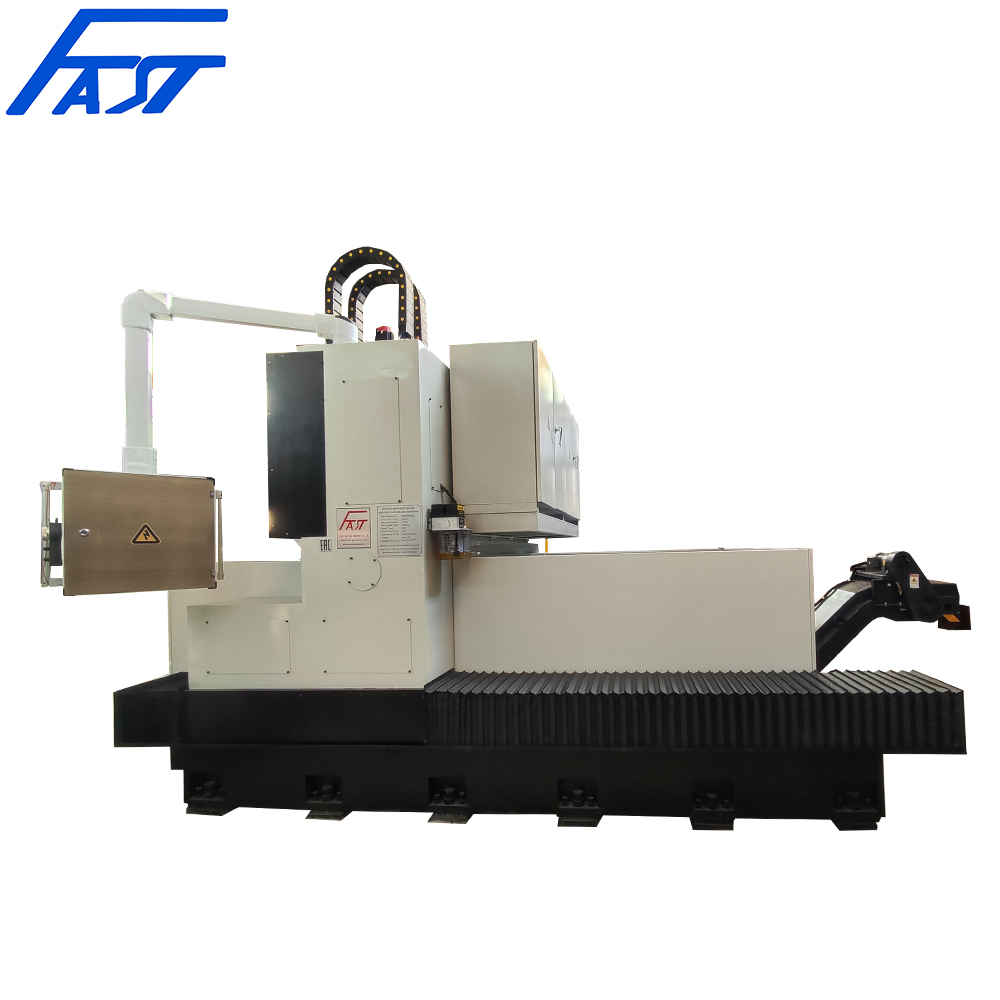

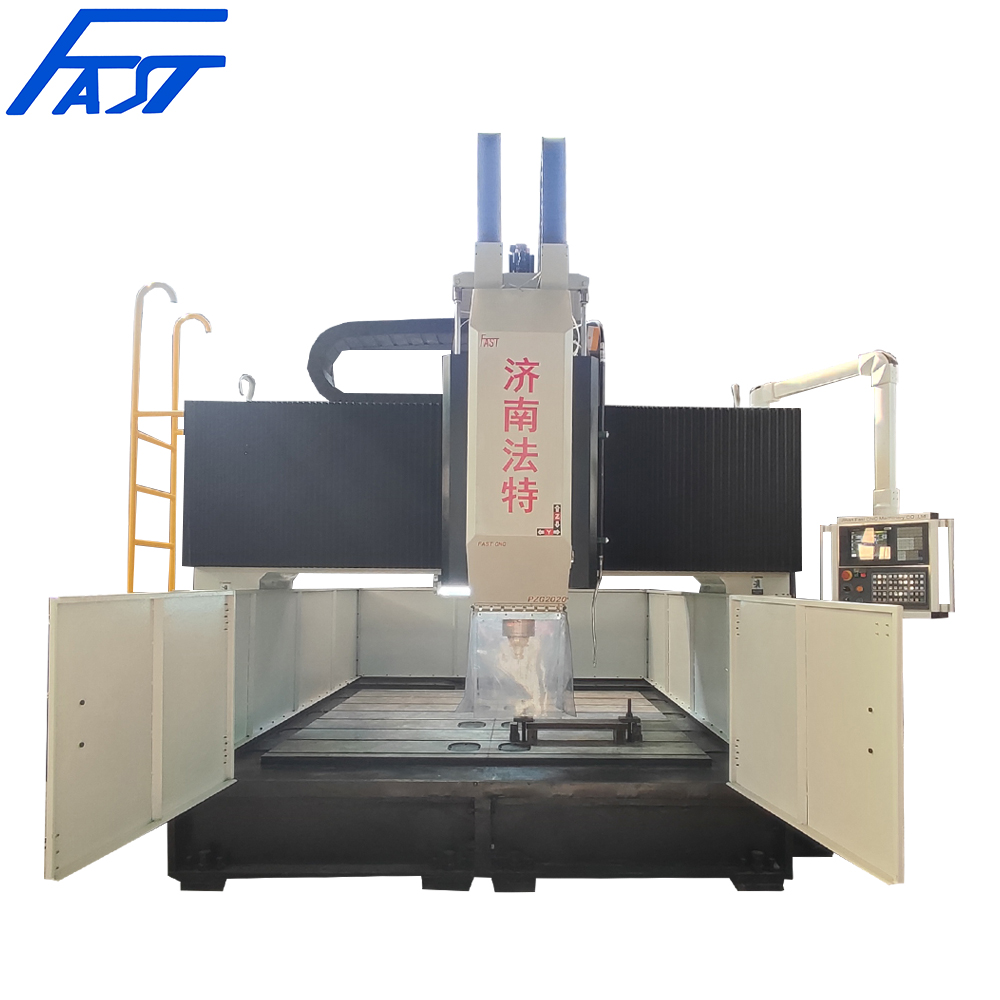

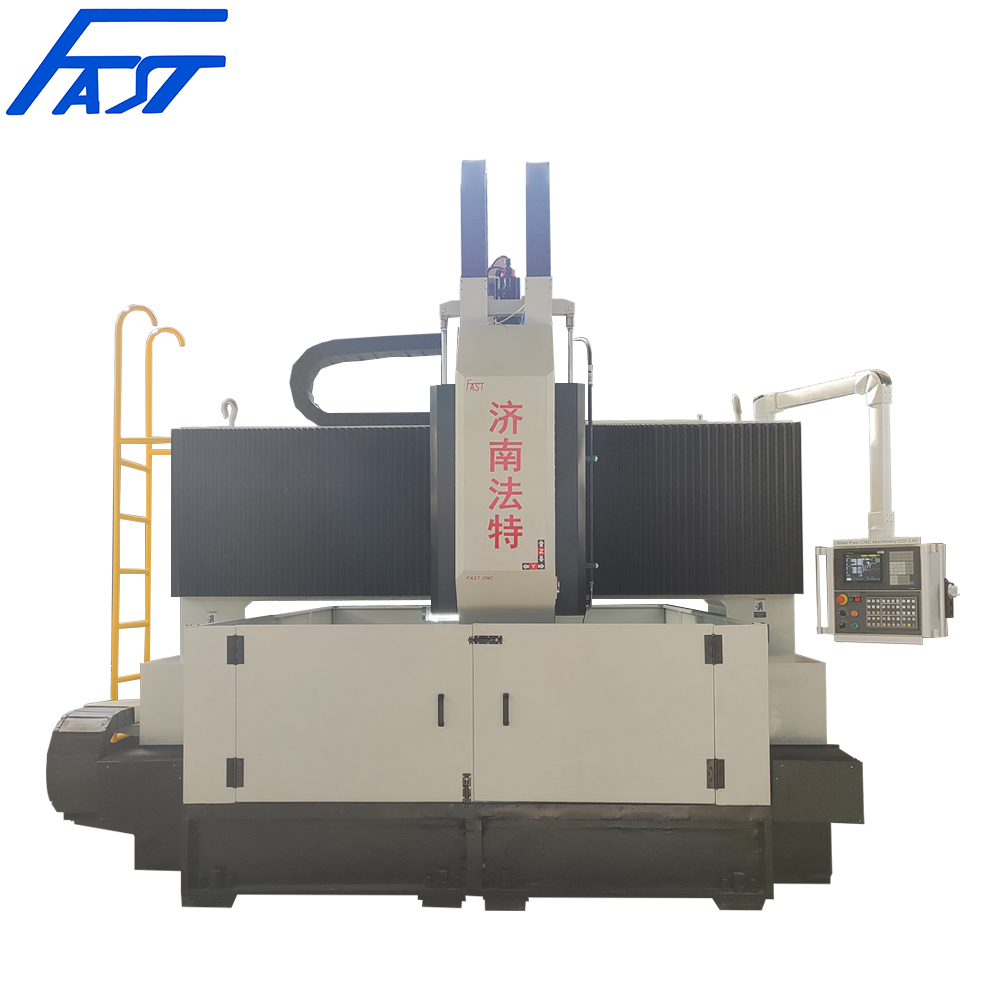

龙门移动式数控钻床

功能

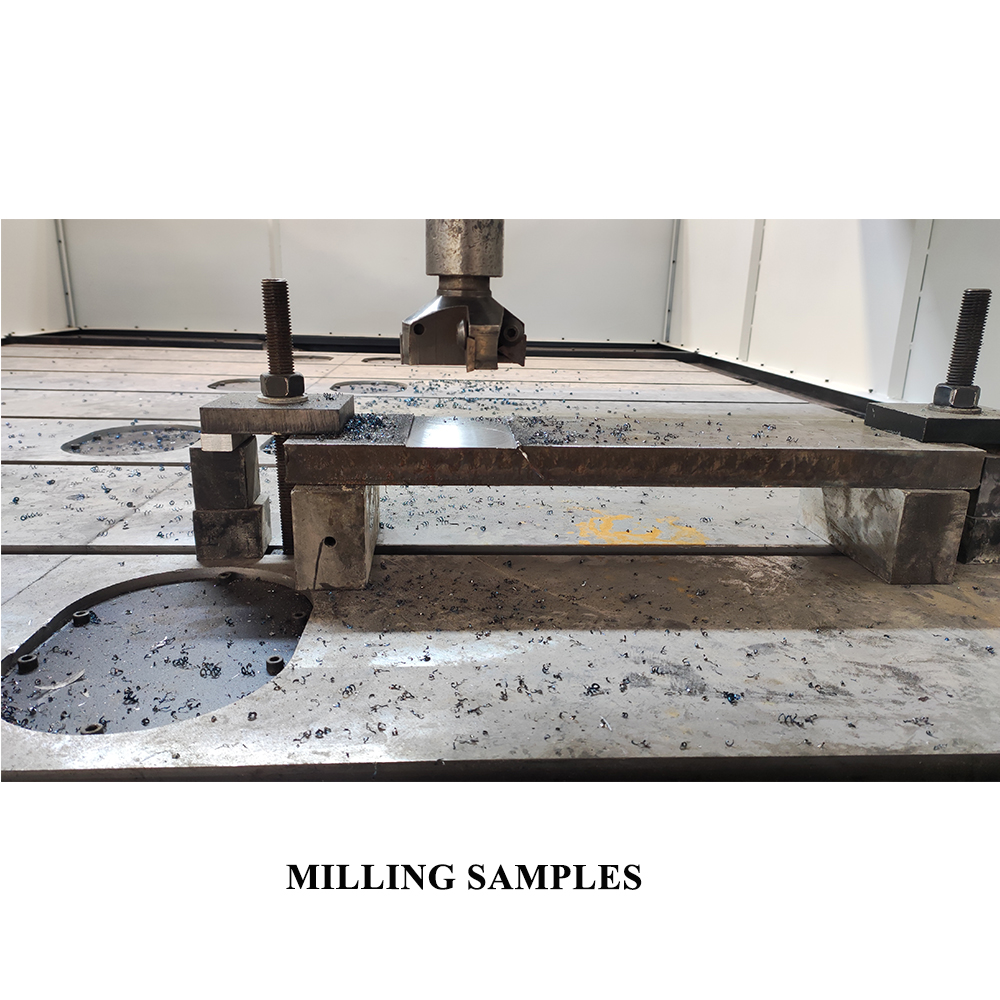

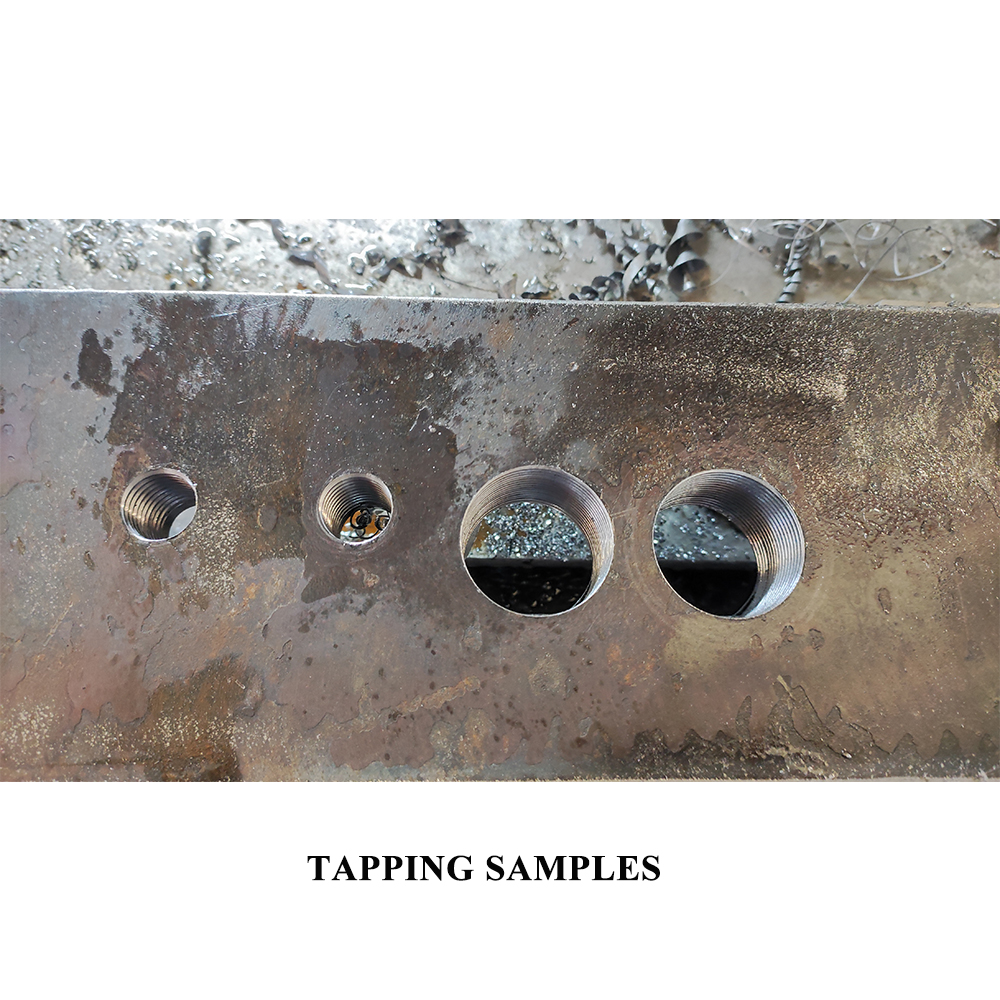

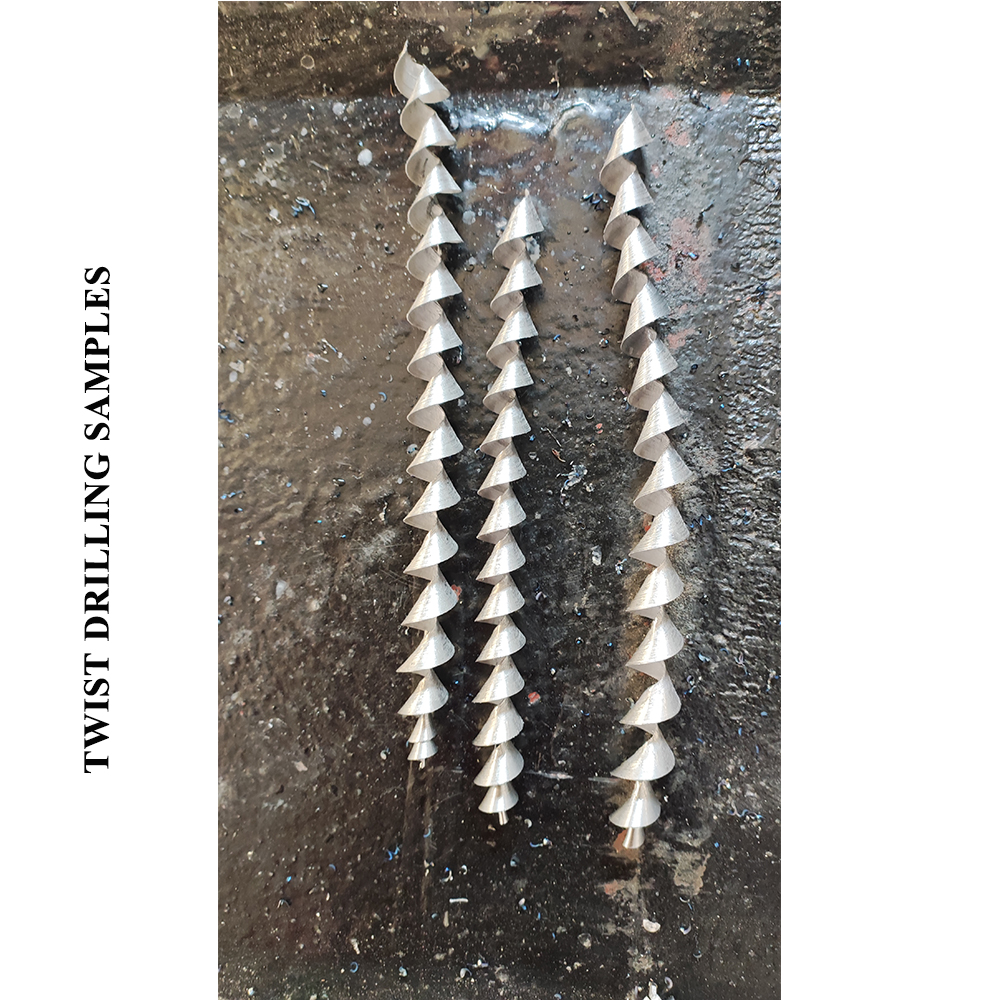

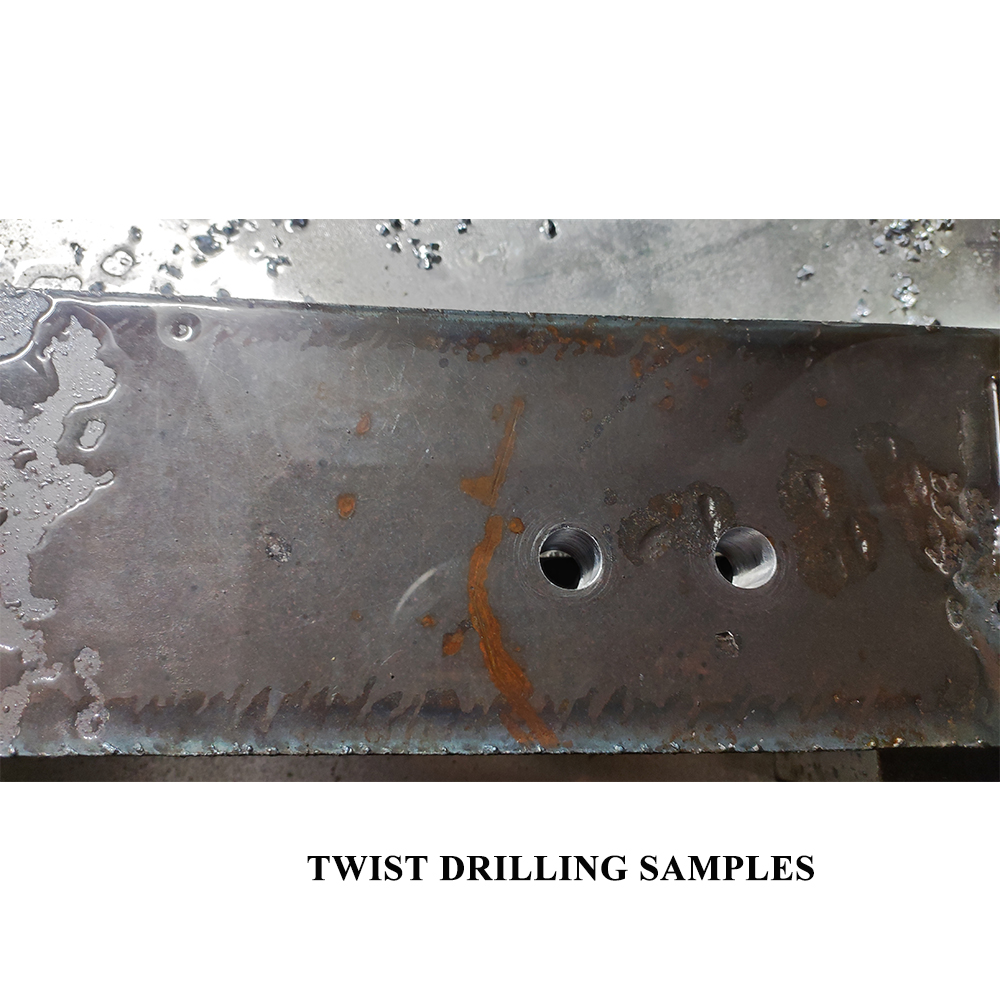

钻，铣，攻丝

台面尺寸(L*W)

2230*2300mm

工件尺寸 (L*W)

2000*2000mm

主轴底部至工作台面距离

230~630mm

加工能力

钻孔深度

150mm

钻孔直径

Ф50mm

钻孔动力头

动力头类型

BT50

伺服控制动力头

数量

1

夹具类型

自动拉刀，气压释放

主轴技术数据

主轴功率

22kW

Spindle Rotating Speed

0~3000r/min

Main shaft rated output torque

280Nm

Longitudinal movement X Axis

行程

2000mm

Speed of X axis

0~6000mm/min

Servo motor power of X axis

2.3kW  (with precision reducer)

Transverse movement of Y Axis

行程

2000mm

Speed of Y axis

0~6000mm/min

Servo motor power of Y axis

2.3kW  (配精密减速器)

Vertical Stroke of Z Axis

行程

400mm

Z轴进给速度

0~4000mm./min

Z轴伺服电机功率

2.3kW（配精密减速器）

CNC轴数

4 Axes

机器精度

定位精度

＜0.05mm

重新定位精度

≤0.03mm

主轴至工作台垂直度

≤0.03mm

主轴底部和侧主轴的运行

≤0.005 mm

润滑系统压力

1.0MPa

冷却系统和过滤系统

冷却系统压力、功率、流量

5.0MPa,5.5kW, 30L/min

排屑器功率

0.75kW

外形尺寸(L*W*H)

3170*3100*2600mm

总功率

约.34kW

净重

约. 16T
