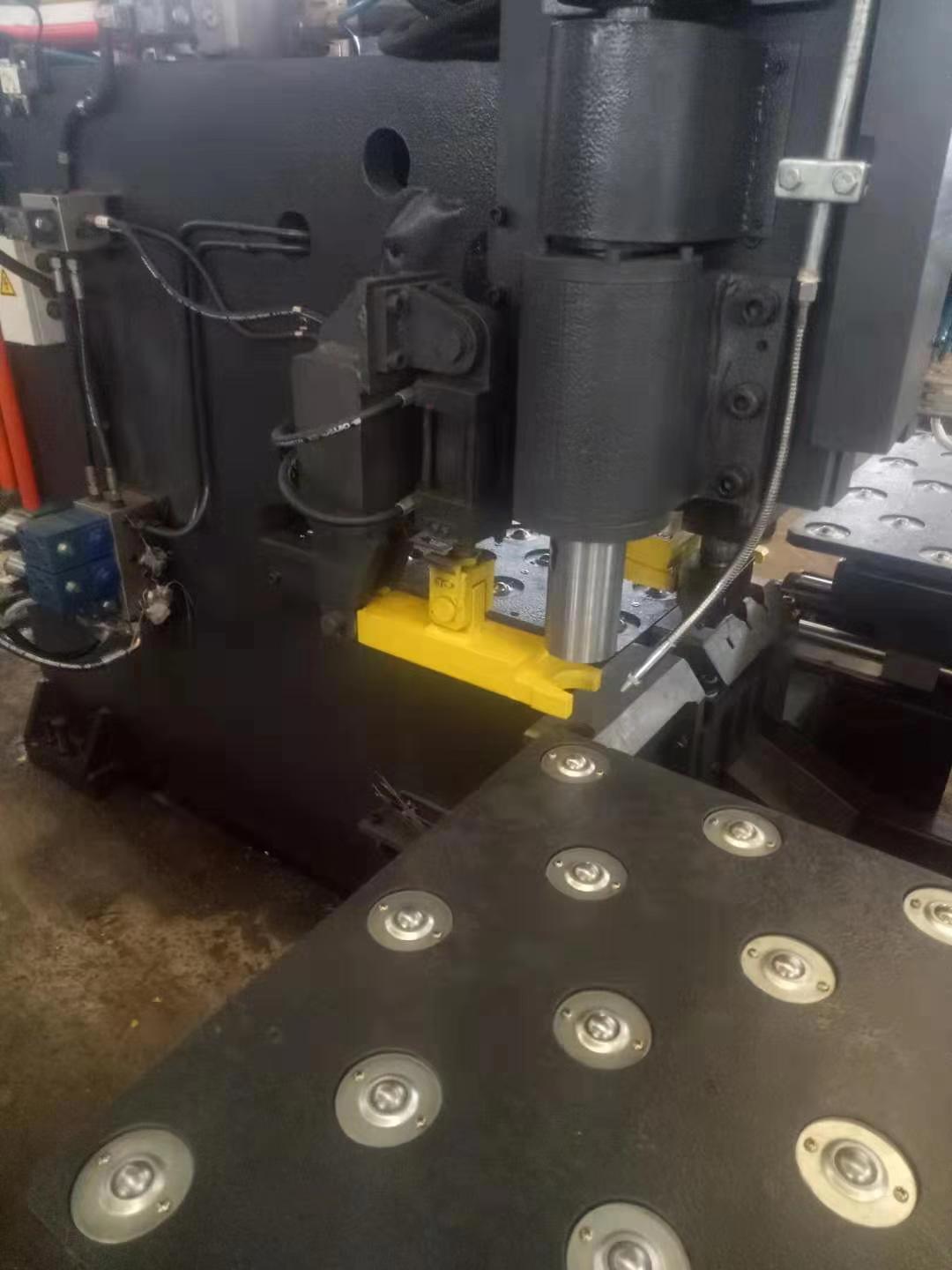

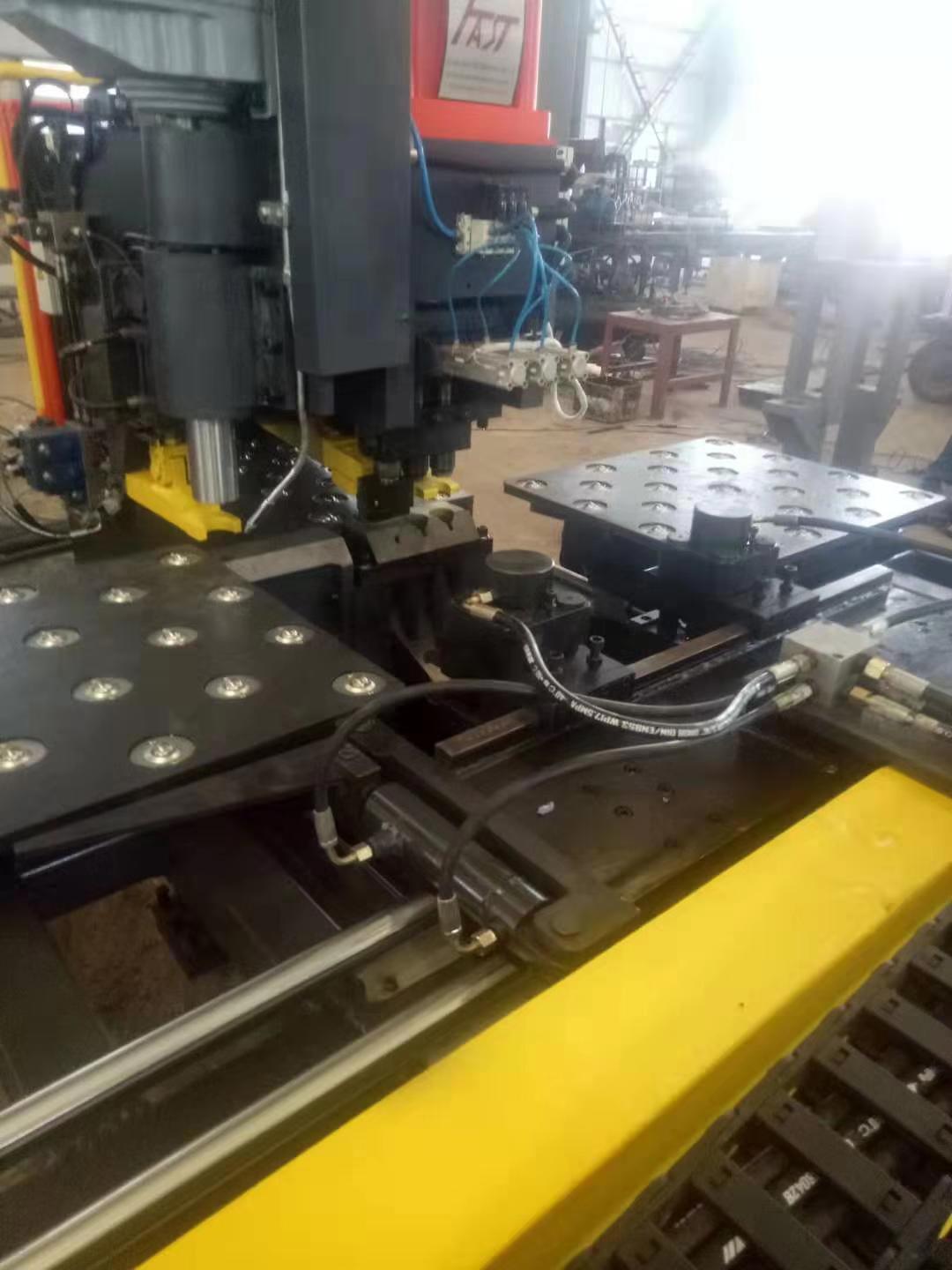

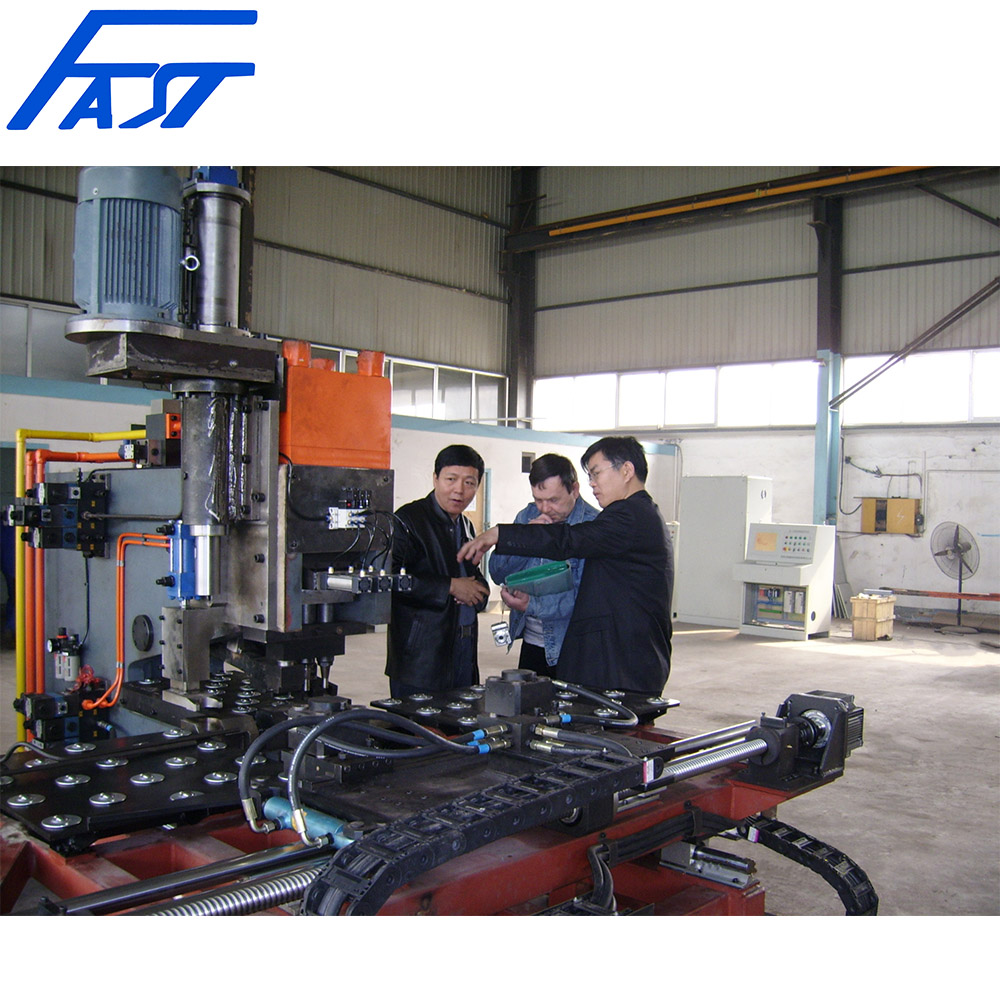

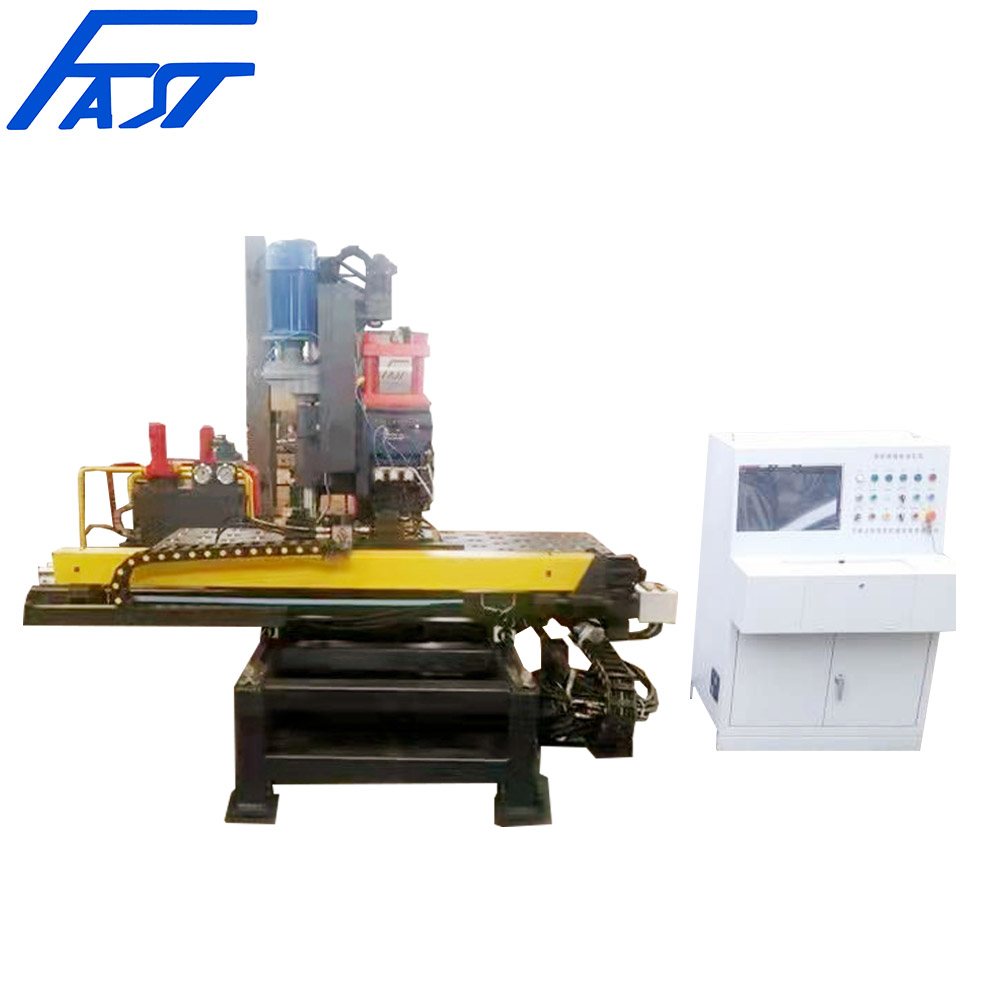

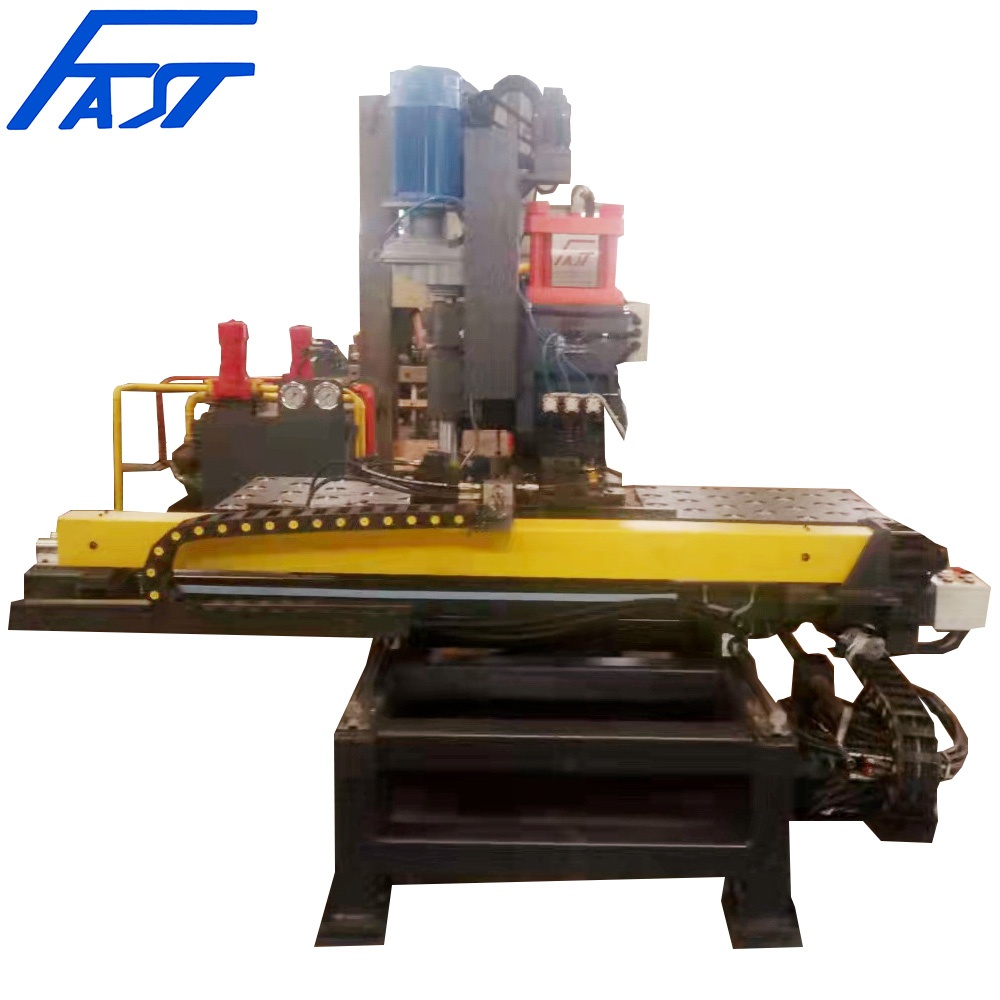

CJZ104板材冲钻机

所属类别:板材冲孔设备

产品规格:

  • CJZ104板材冲钻设备



    技术特点

    机、电、液一体化;PLC控制,两轴同时驱动;加工零件图形显示;具有故障自我诊断功能;变成建议且可以直接使用放样软件所生成的程序数据。

    优点:主要功能部件采用模块化组装、维修方便;同一板上可实现冲孔、打印工作;编程时,只需要键入孔径、位置、工位数、提供网络借口、也可与技术部门构成局域网共享数据资源;工人劳动强度小、工件精度稳定

     技术参数

    1、冲孔力:1000kN;

    2、打字力:1000kN

    3、加工工件厚度范围:冲孔4--20mm(Q345)钻孔4--40mm

    4、大工件尺寸:1500X800mm

    5、模位数:4(2个冲孔、1个钻孔、1个打号)

    6、大冲孔直径:≤Ø26 mm

    7、大钻孔直径:Ø40mm

    8、钻杆送进控制方式:液压送进自控行程,钻透自动返回

    9、孔边距:25 mm

    10、打印字符数量:12m

    11、字符尺寸:14X10X20mm

    12、加工精度:符合GB2694-2003的要求。

    13、主要电气控制元件及液压、气动阀为进口元件。

    14、数控轴数:3轴

    15、伺服电机功率:1.8KWX3

    16、主轴端锥孔型式:BT40

    17、主轴行程:240mm

    18、主轴末端到工作台的距离:160-400mm

    19、主轴转速:0-2500RPM

    20、钻孔主轴电机功率:11KW

    21、液压动力站电机功率:18.5KW

    22、钢板送进速度:20m/min,一般工件冲孔、打印、切断平均频率35次/分。

    23、编程方式:键盘和鼠标输入、USB接口输入、网络接口输入、远程网络监控。
