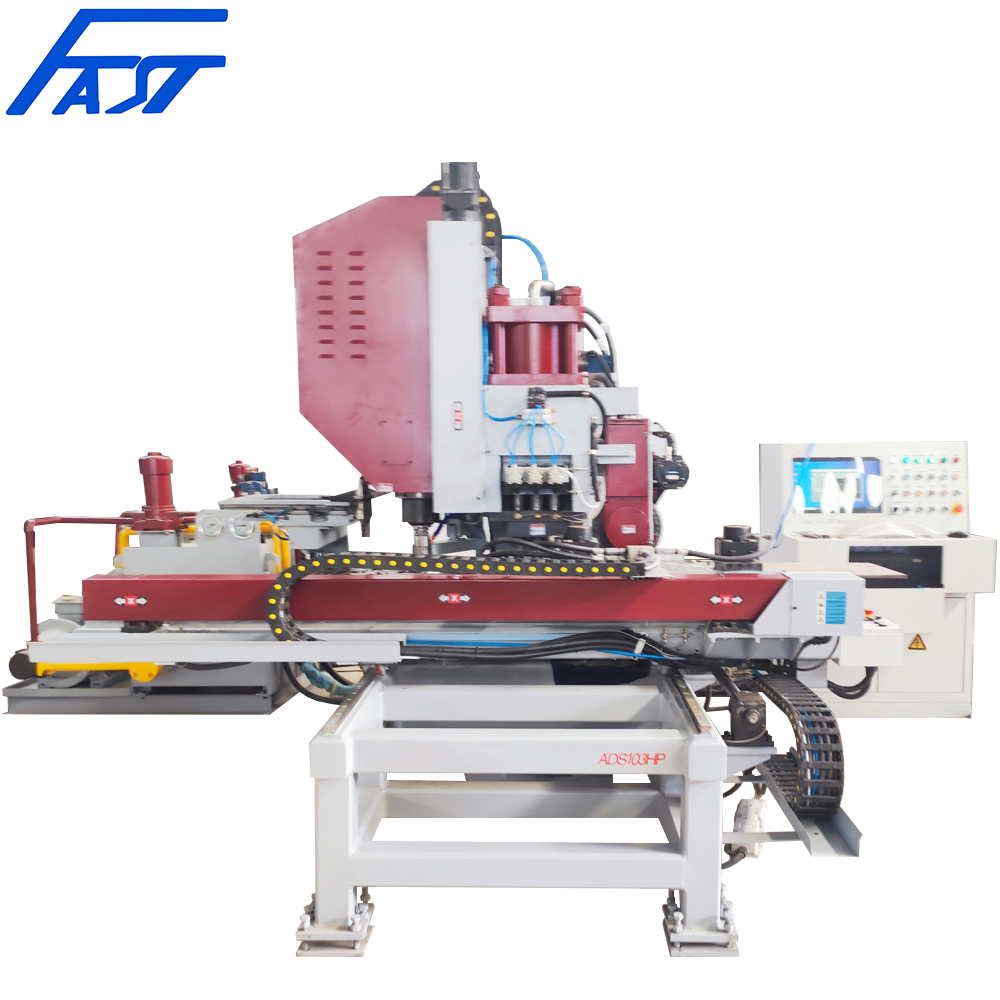

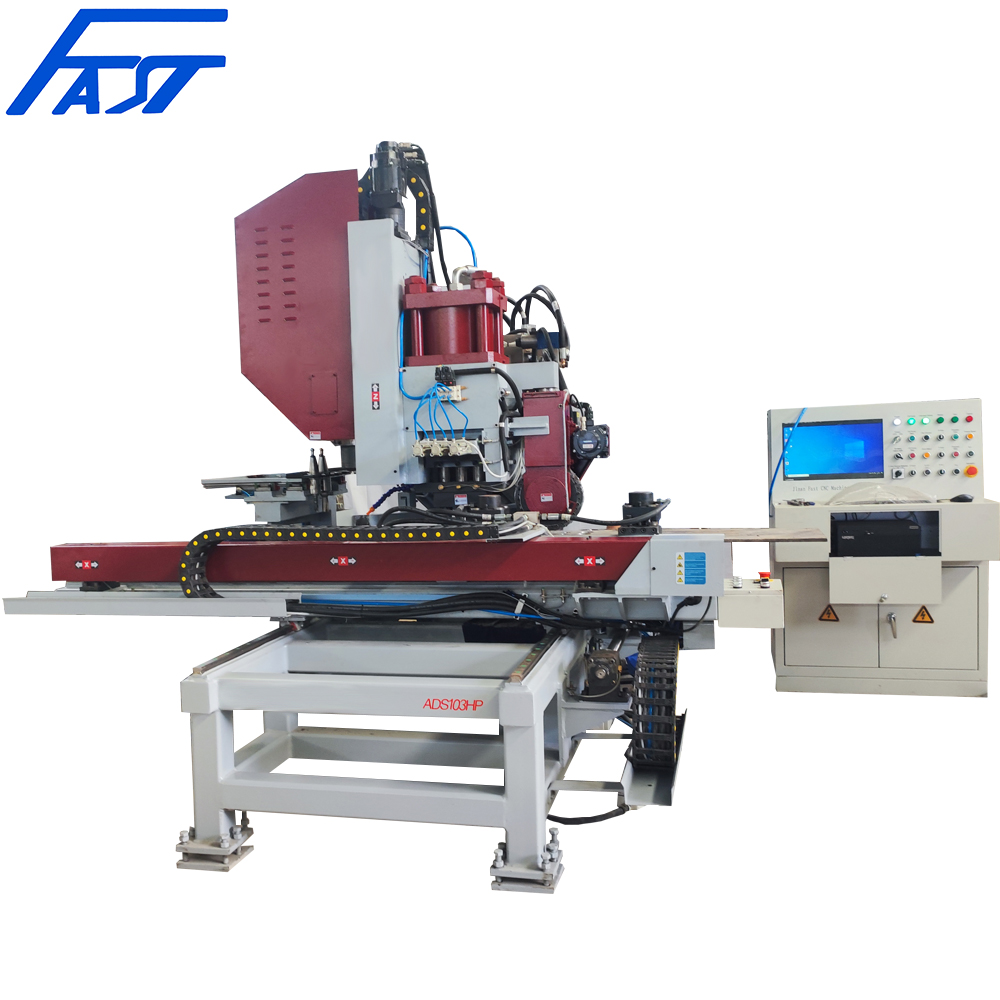

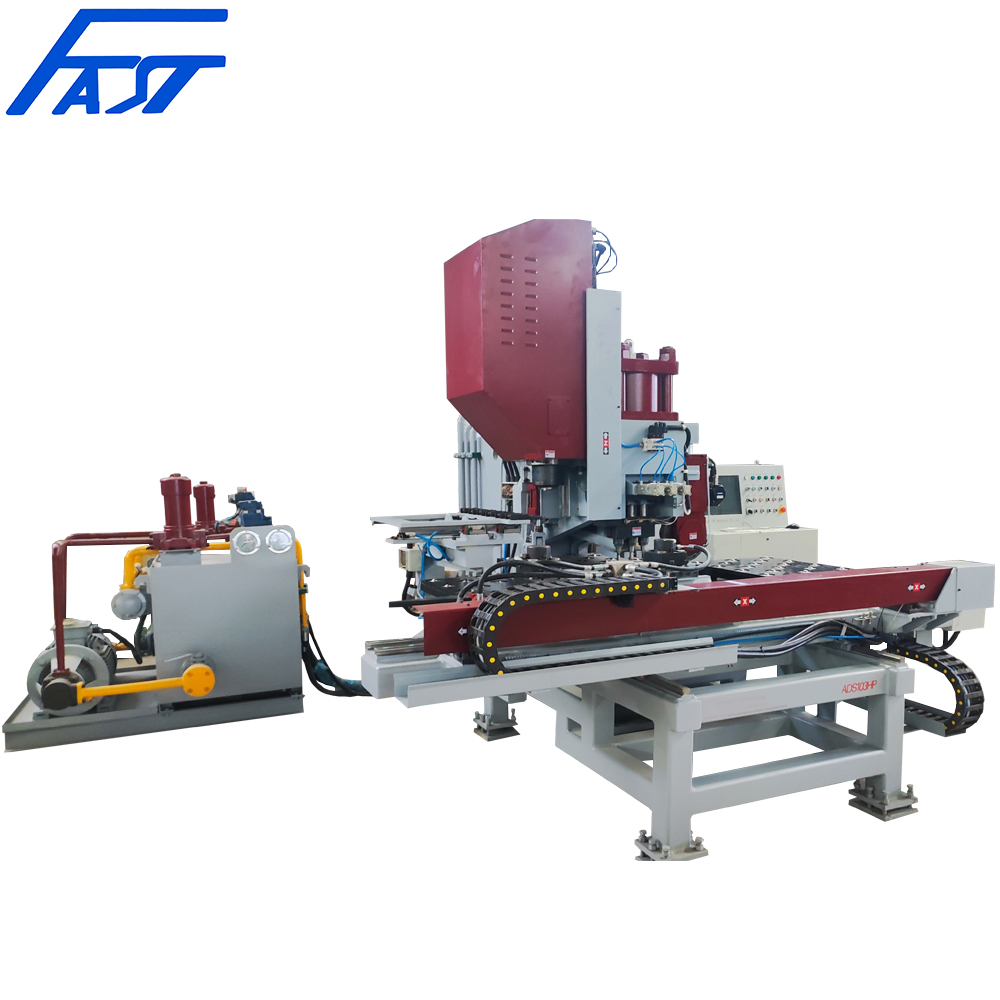

PDM1508-40连接板 数控高速钻孔打字机

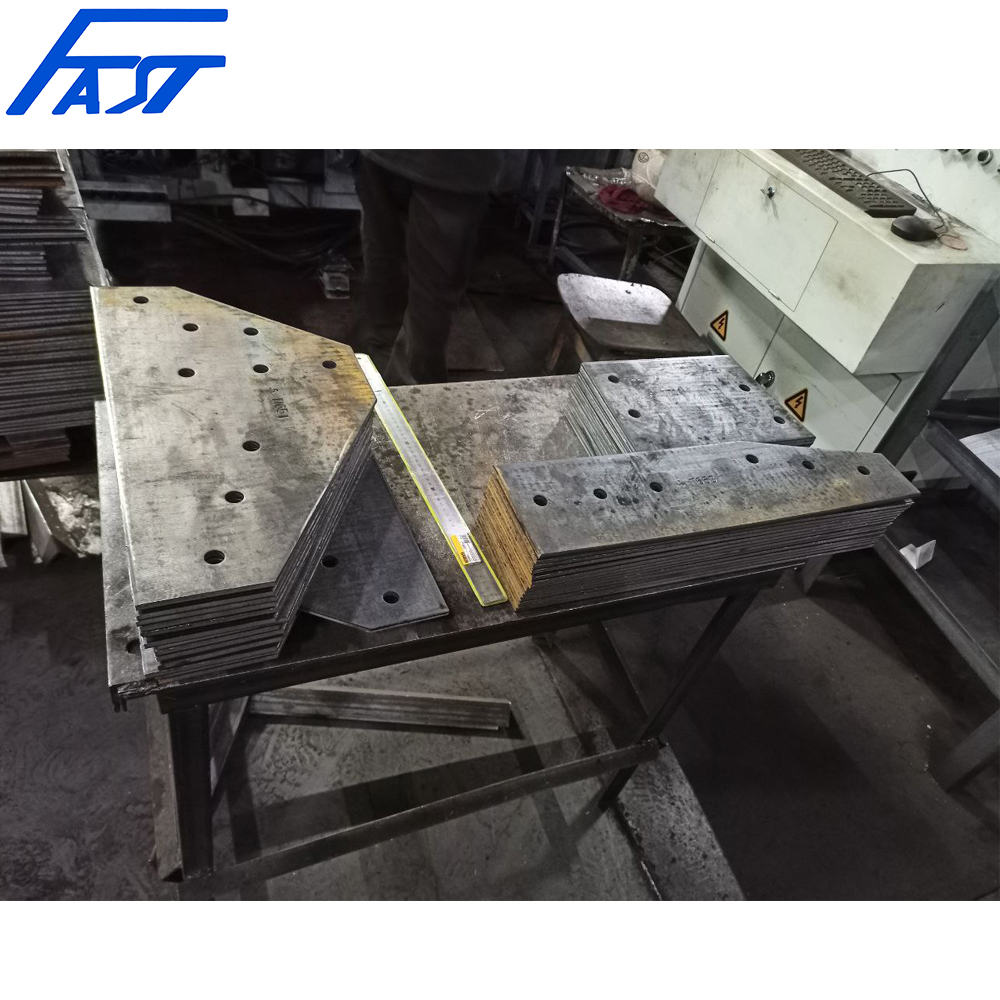

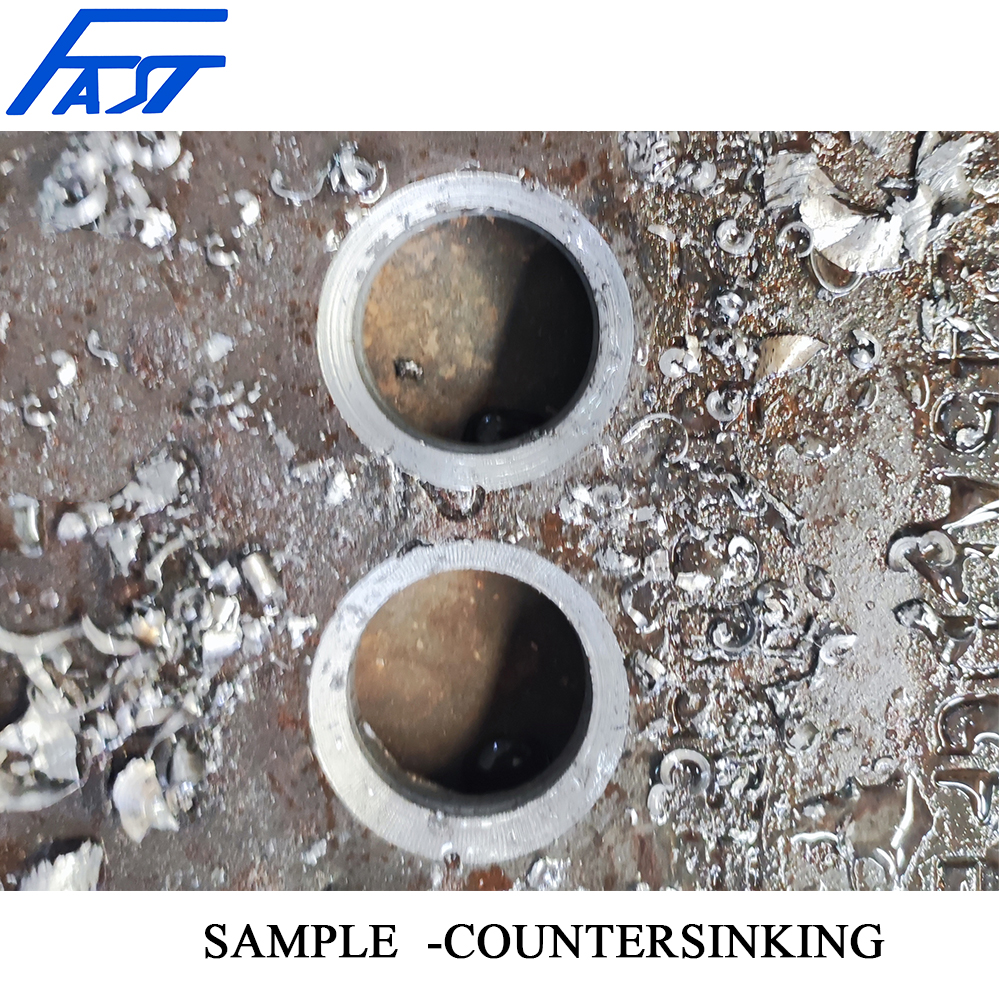

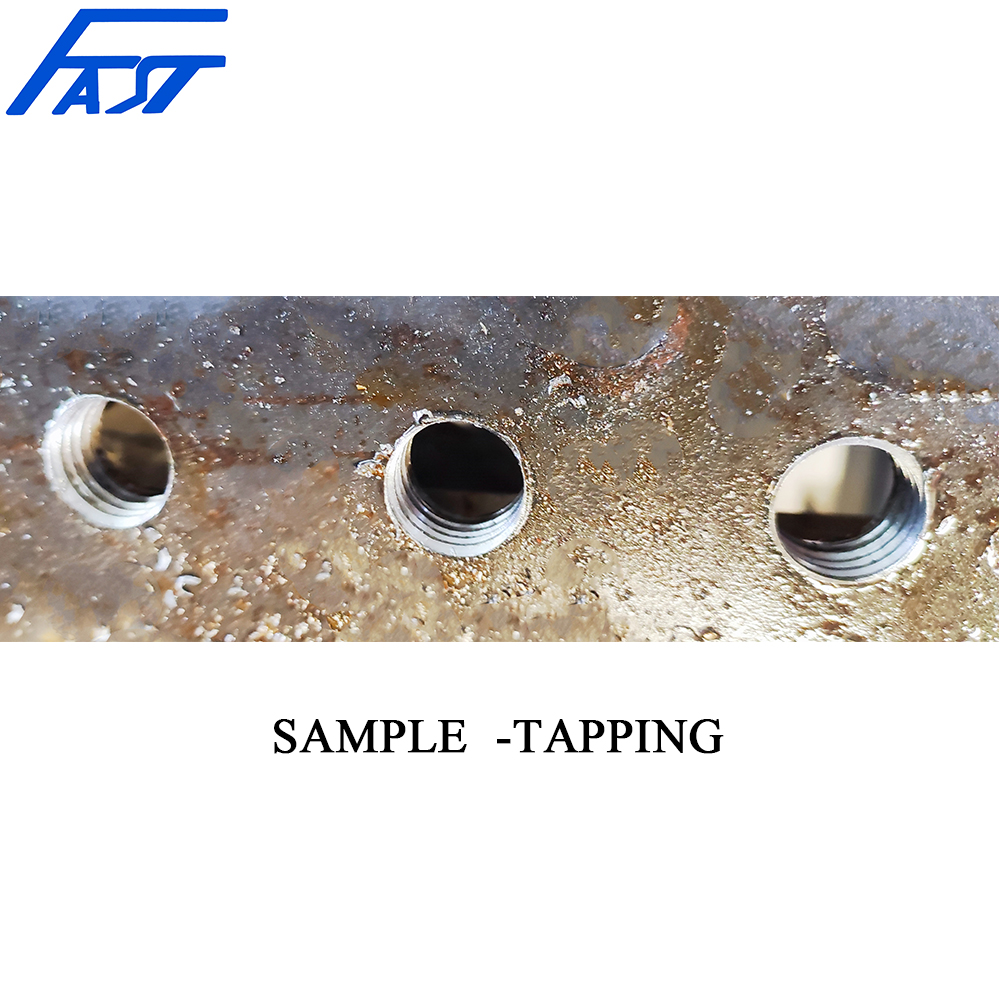

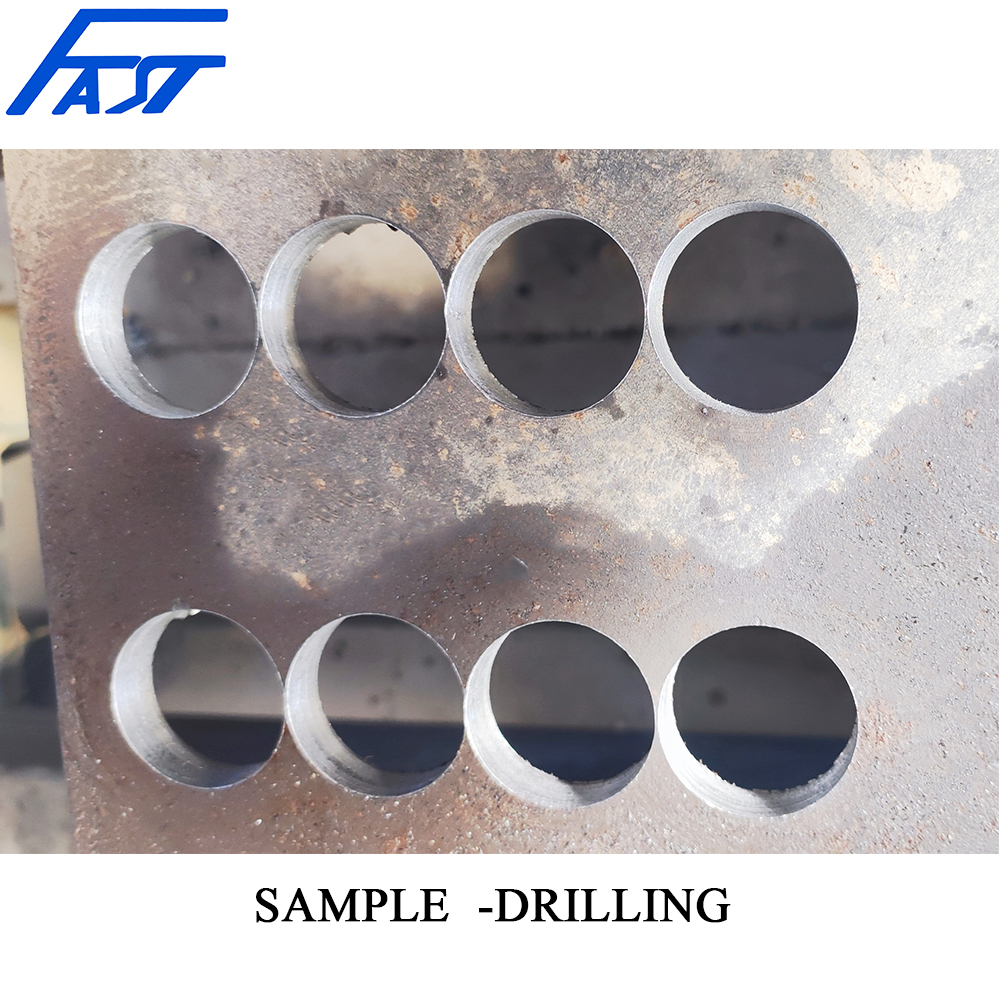

1、功能:用于板材的钻孔、锪孔、轻铣、攻丝、打字。

2、设备参数

1)．机床型式                    单臂、主轴上下移动,工件水平移动，圆盘打字

2)．工作台面尺寸                 1500×800mm

3)．主轴下端距工作台的距离        160~460 mm（主轴行程220mm）

4)．加工能力

    钻孔直径               Ø40mm

    攻丝直径                M24

5)．钻削动力头数量                 1个

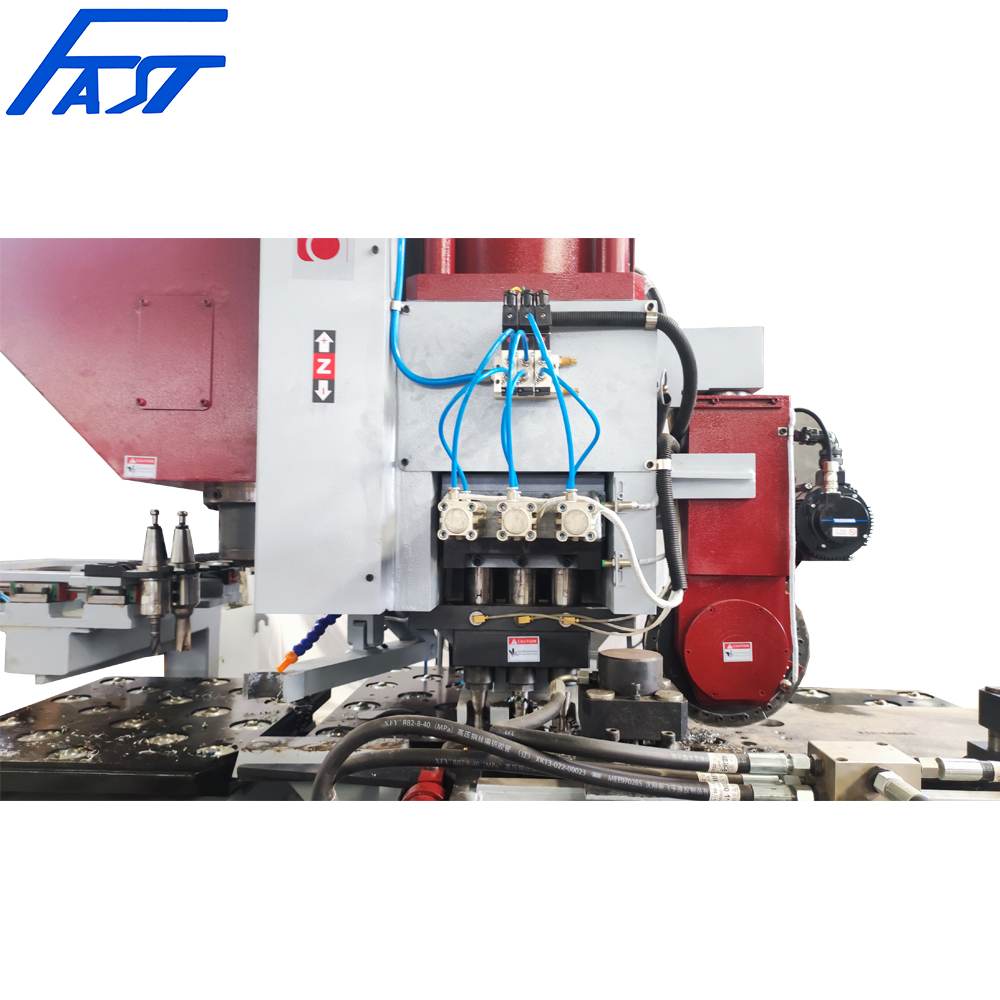

6)．主轴技术参数

    钻削主轴进给型式              伺服进给

    主轴端连接型式               BT40

    主轴伺服电机功率             15KW

    主轴转速                   0—2500r/min

    主轴额定扭矩                 190Nm

7)．X轴性能参数

龙门纵向移动行程（X轴）      1500mm

X轴移动速度               0~8000 mm /min

X轴伺服电机功率             2.3KW

8)．Y轴性能参数

动力头横向移动行程（Y轴）    780mm

Y轴移动速度              0~8000 mm /min

Y轴伺服电机功率           2.3KW

9)．Z轴性能参数

动力头滑台垂直行程（Z轴）    400mm

Z轴进给速度              0~4000 mm /min

Z轴伺服电机功率            1.6KW

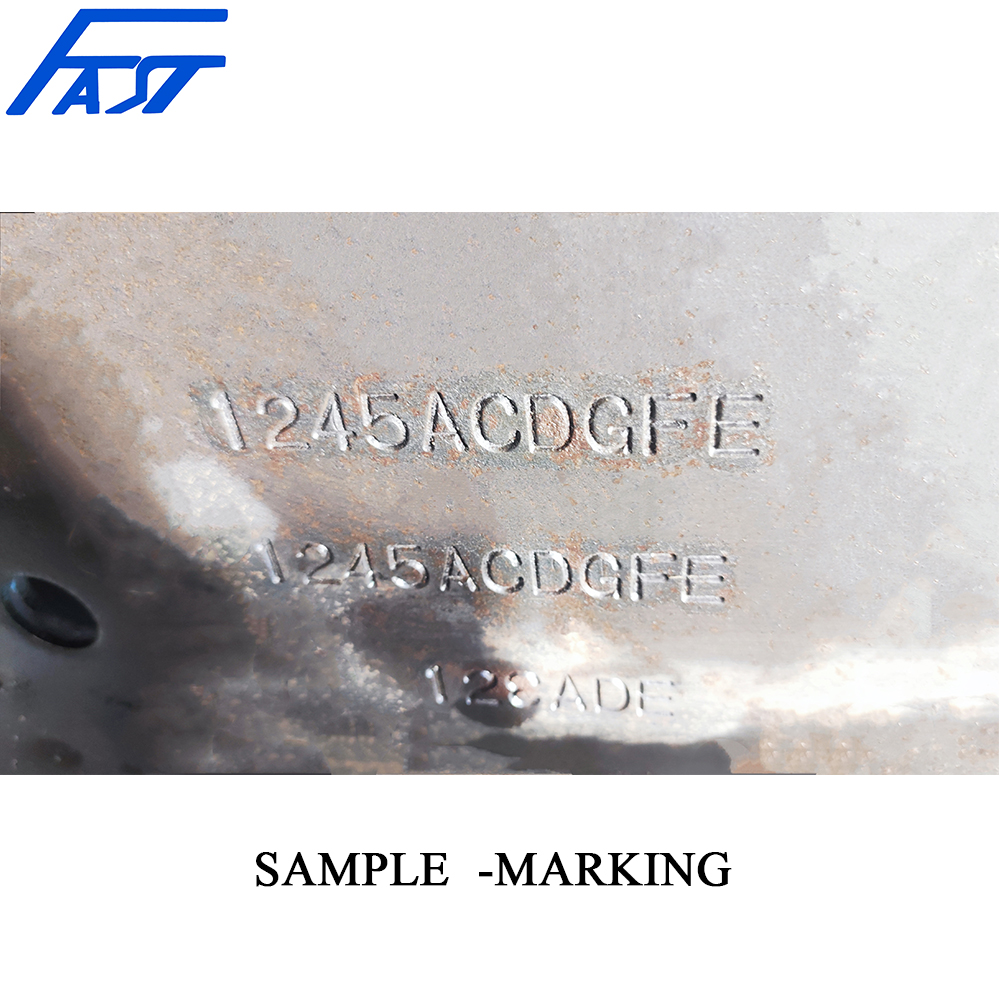

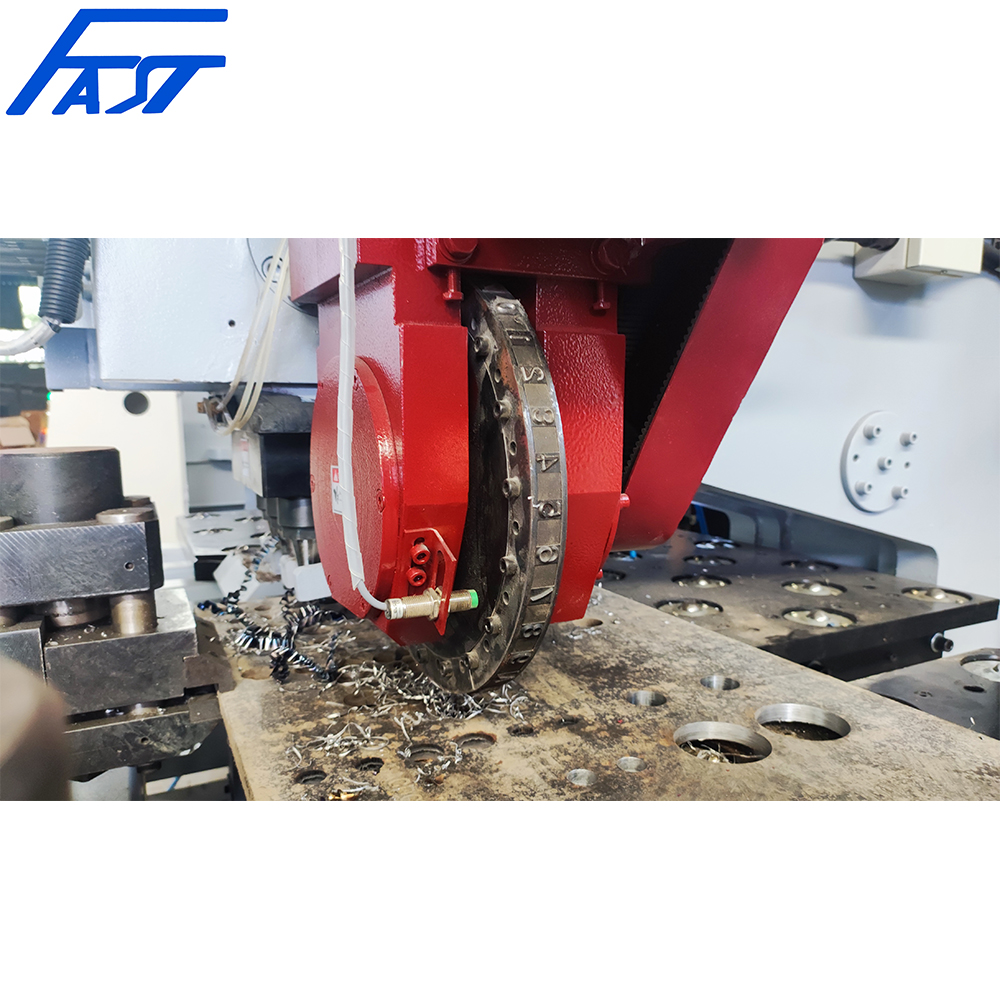

10)．打字

     打印力                 63 KN

     圆盘上字符数量          36个

     字符尺寸                10×14mm

     字符选择方式            数控自动选择

11)．数控轴数                4轴

12)．机床精度

定位精度           ＜0.05mm（全程）

重复精度           ≤0.03mm(全程)

     主轴与工作台的垂直度    ≤0.03mm（全程）

     主轴端面及侧面跳动度    ≤0.005 mm

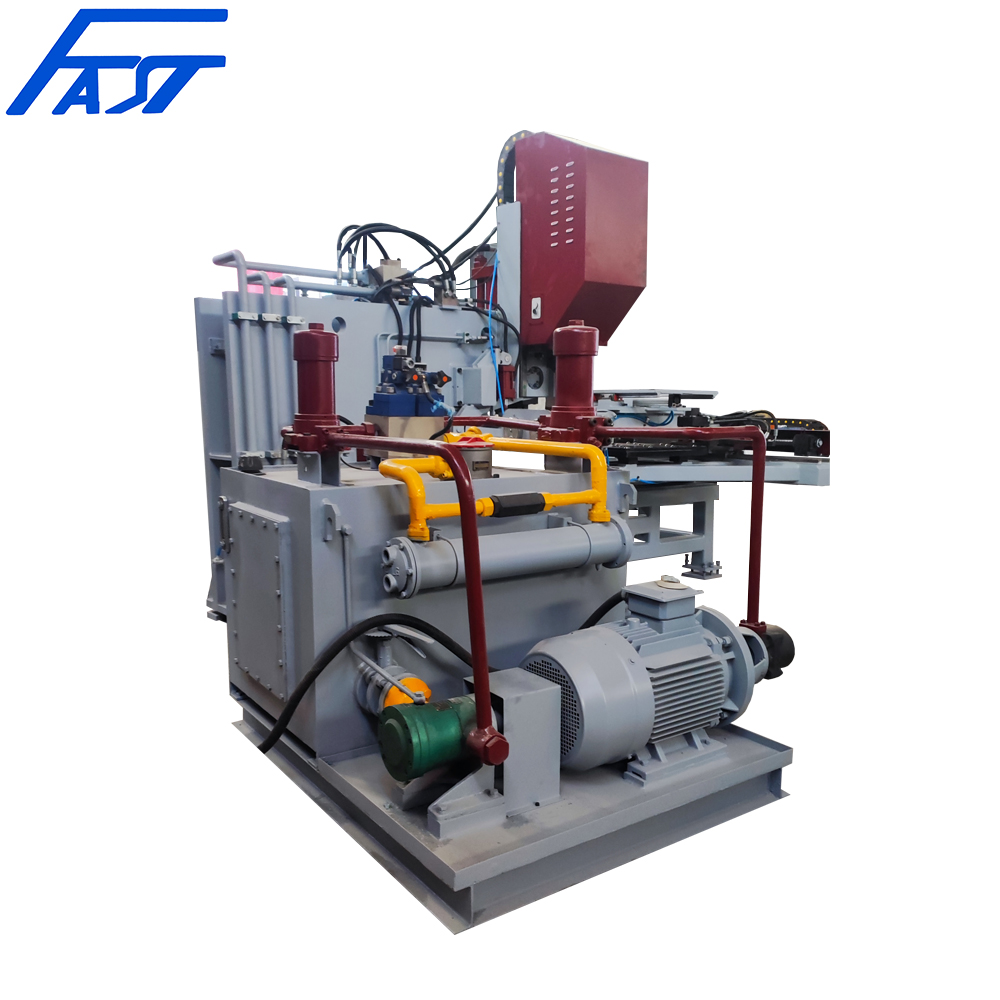

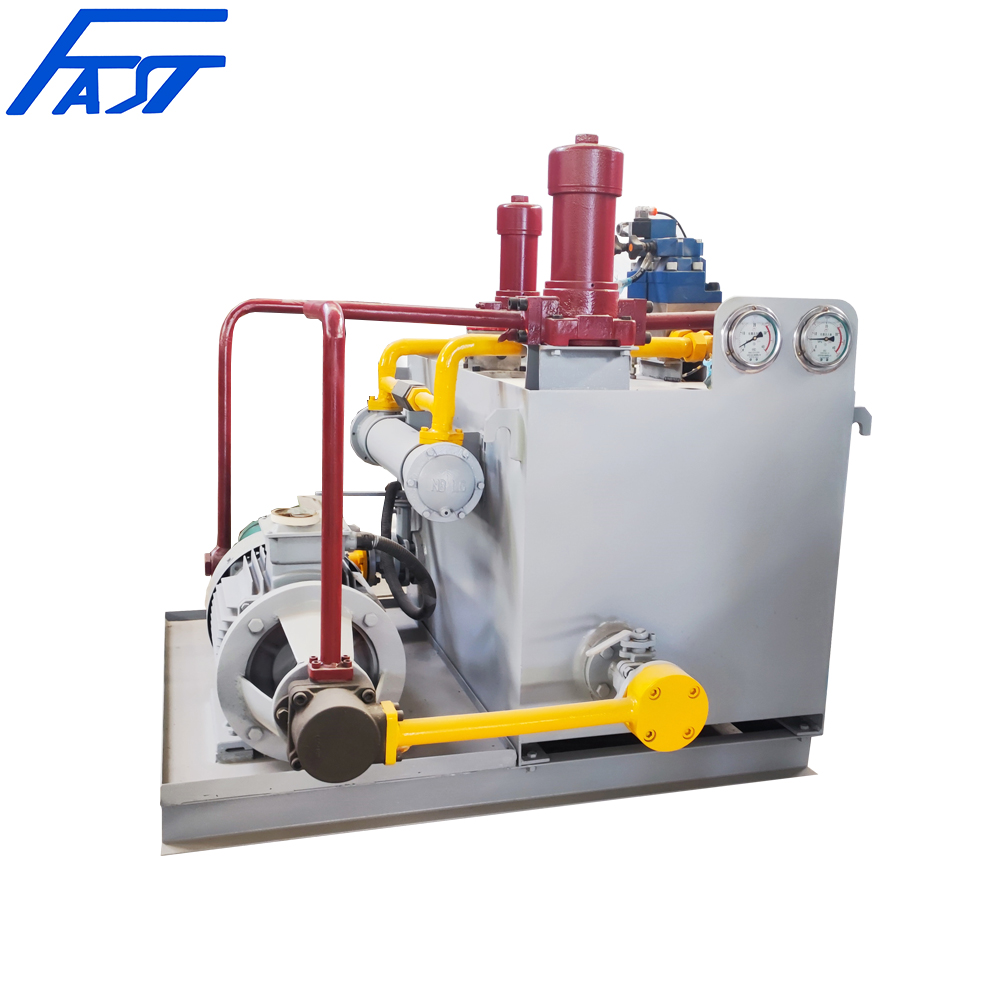

13)．液压压系统功率、压力          4KW、5MPa

14)．润滑系统压力                 1.0MPa

15)．刀具冷却方式                 气雾冷却

16)．机床总功率                   约26KW

17)．机床总重量                   约6t

18). 机床外形尺寸（长×宽×高）        3250mm×2300mm×2600mm
