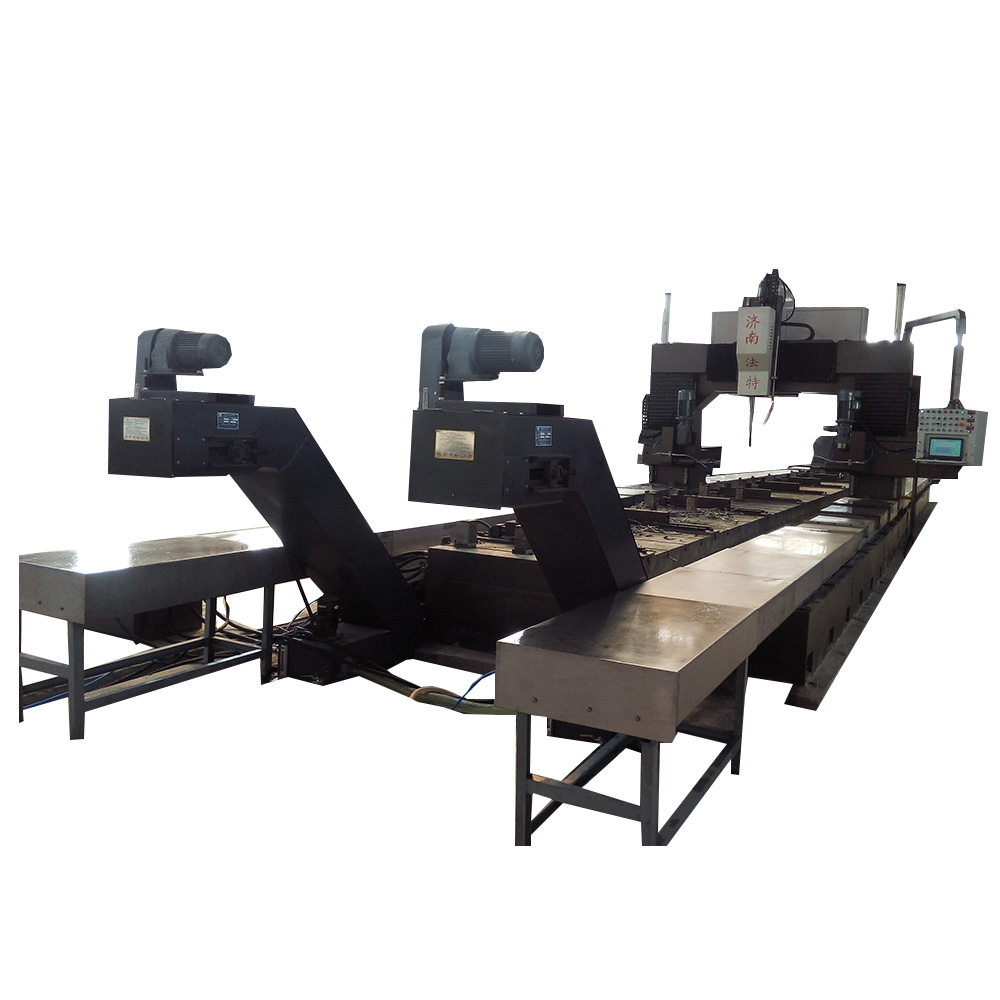

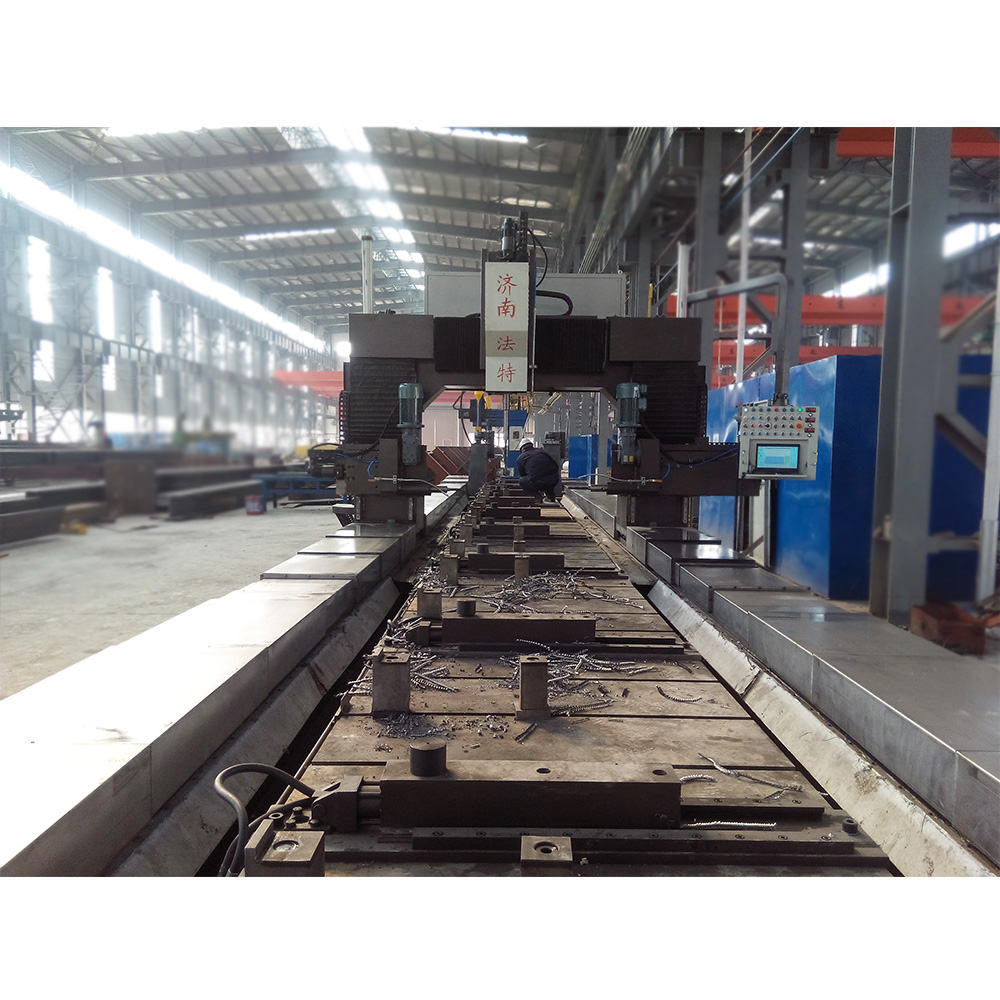

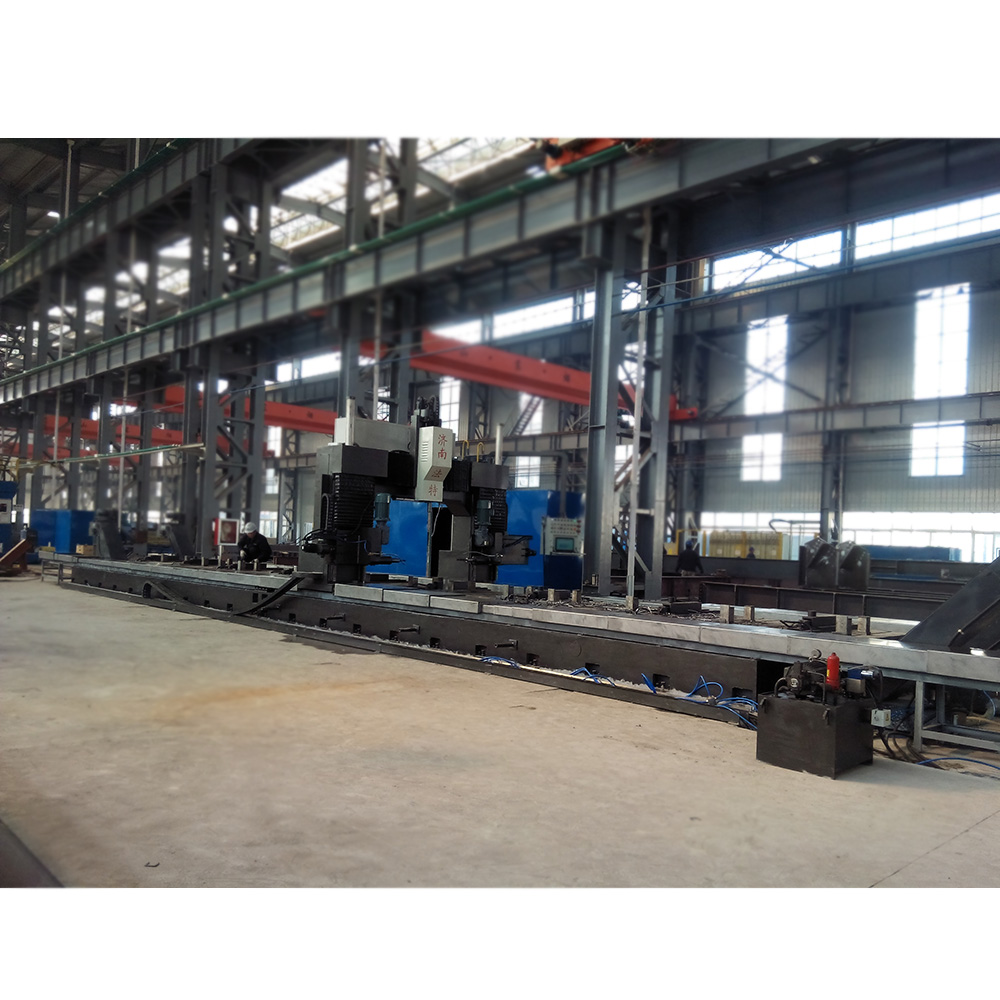

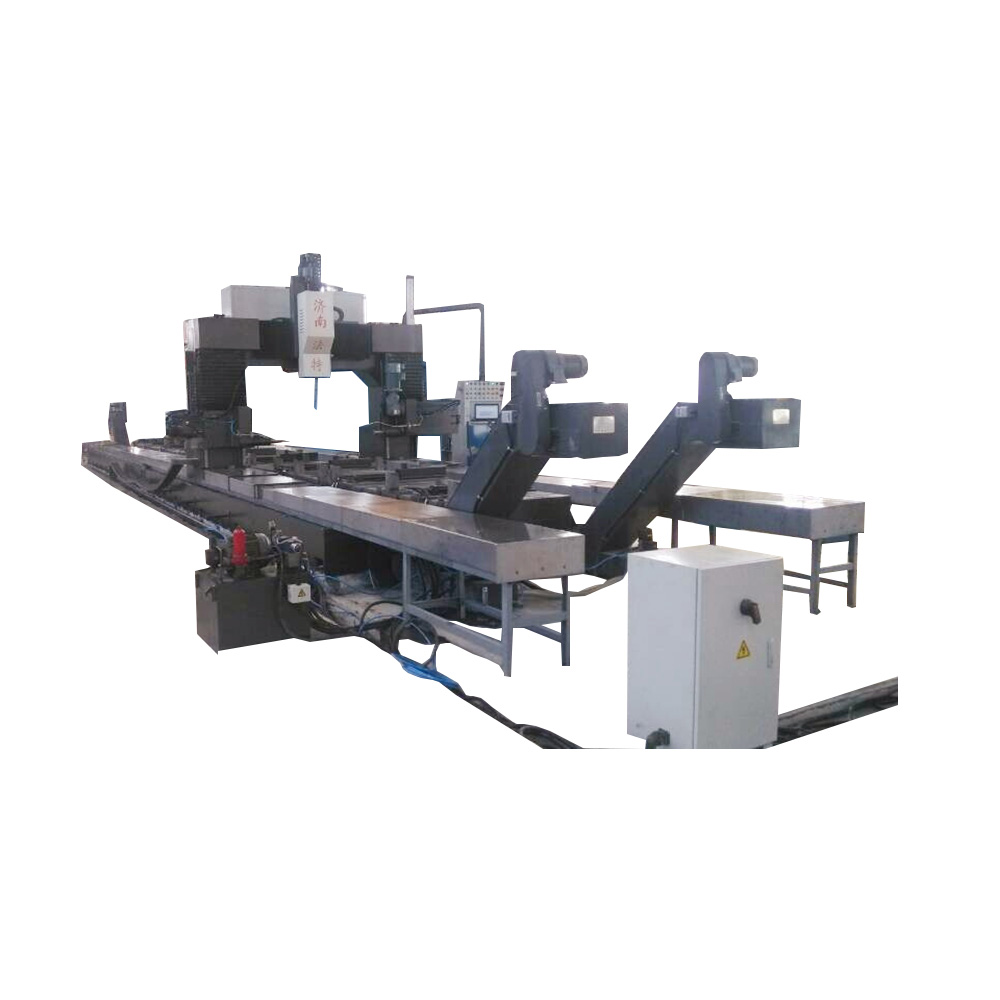

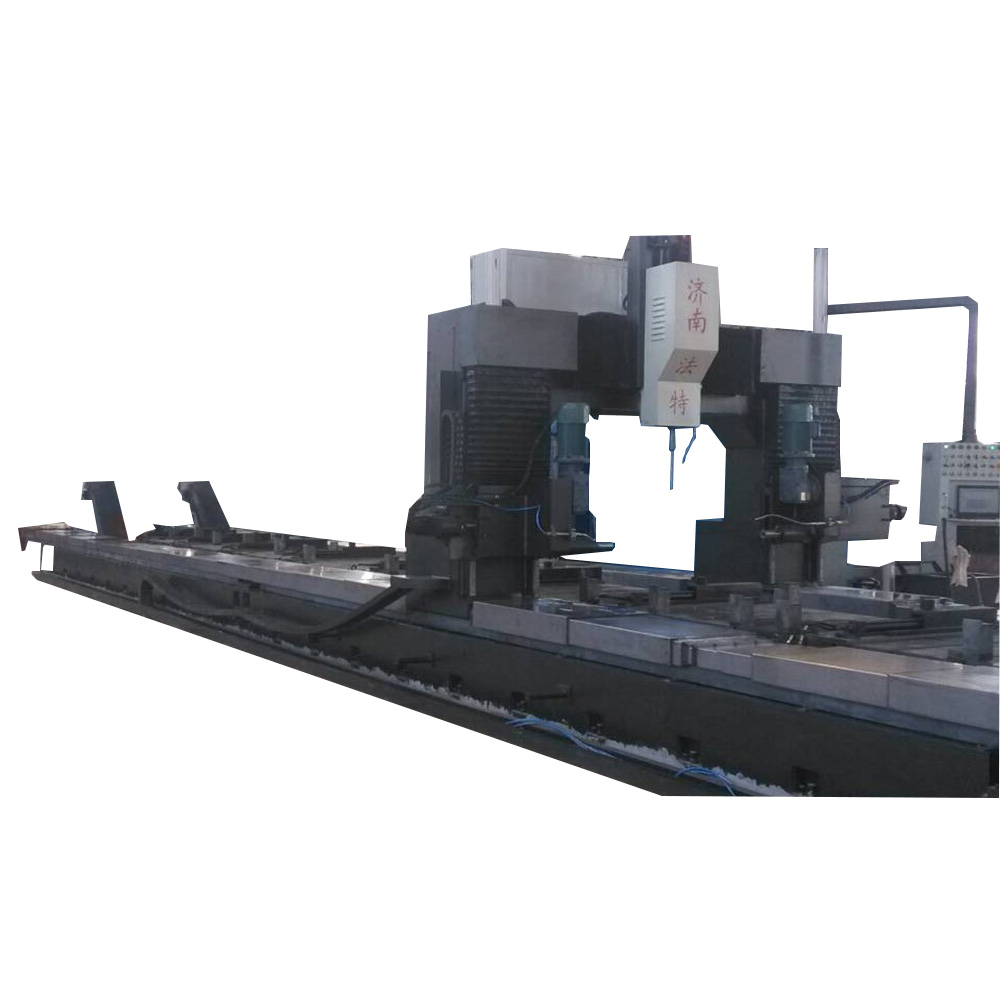

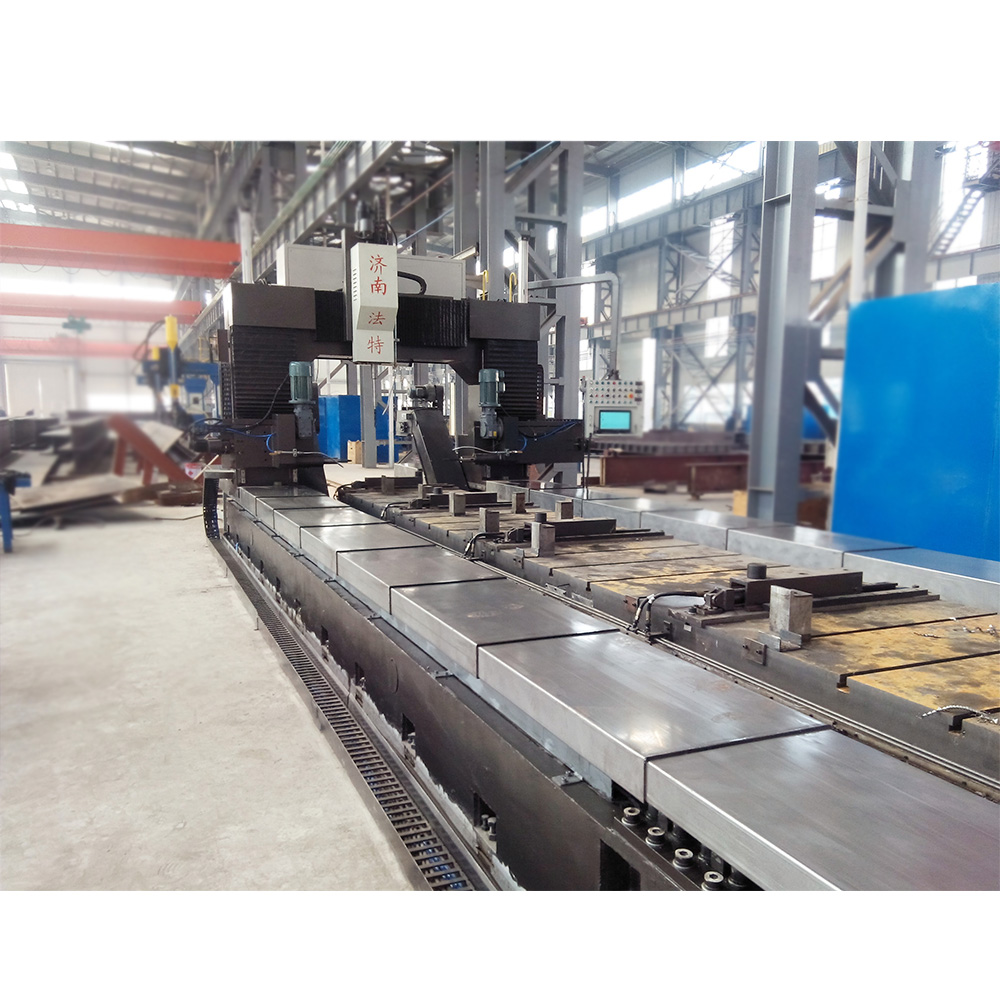

参 数 名 称

单位

参数值

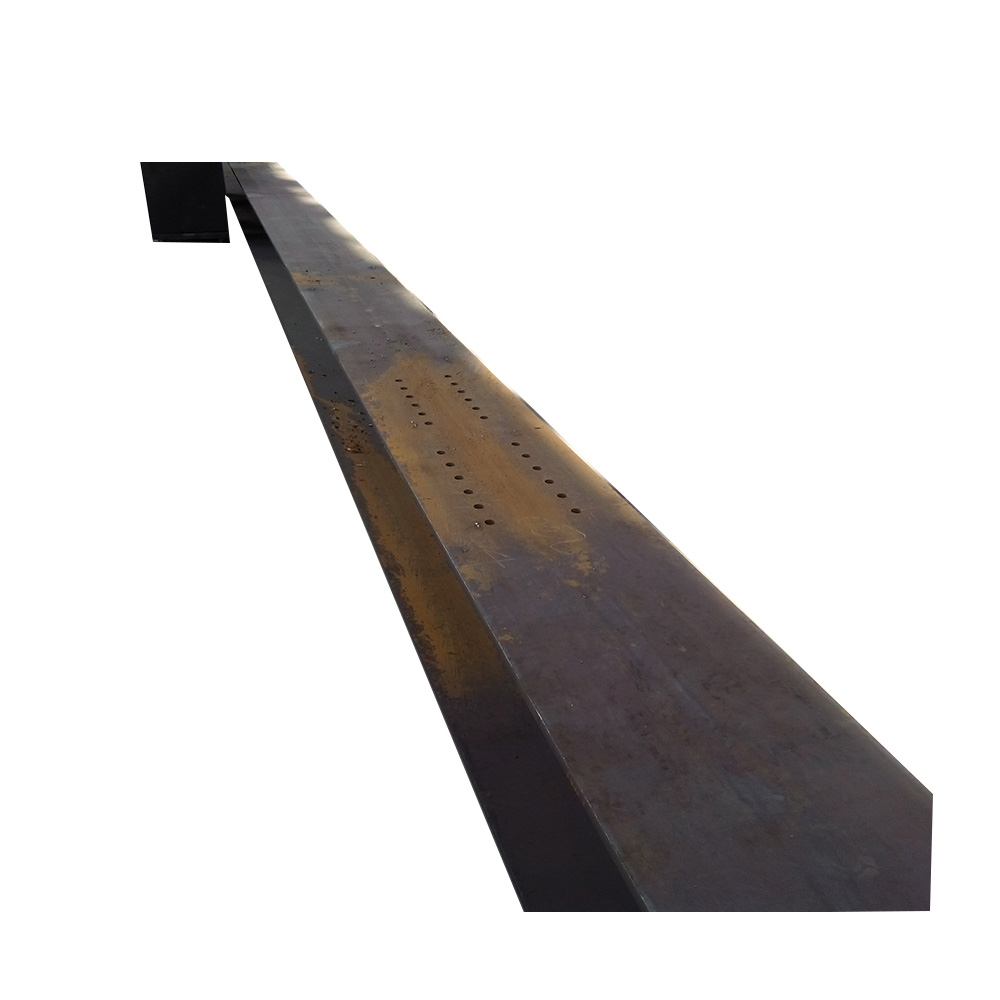

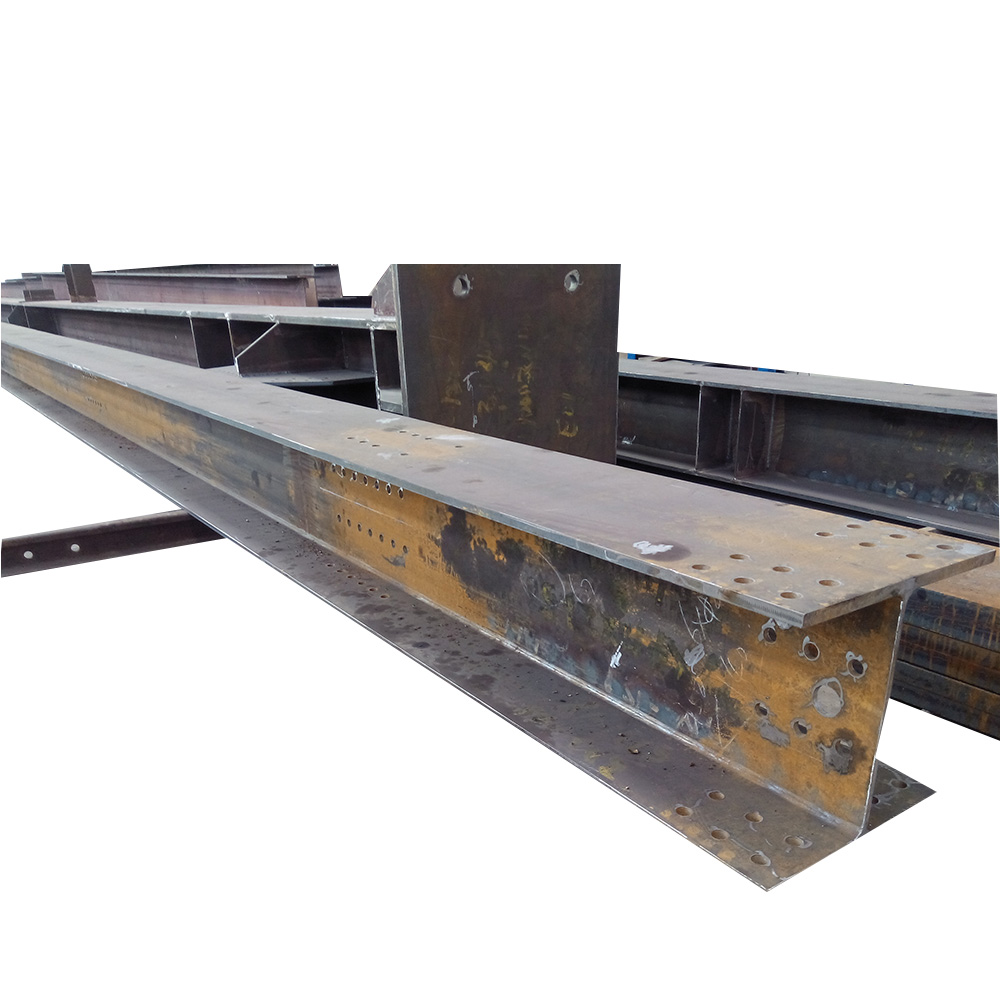

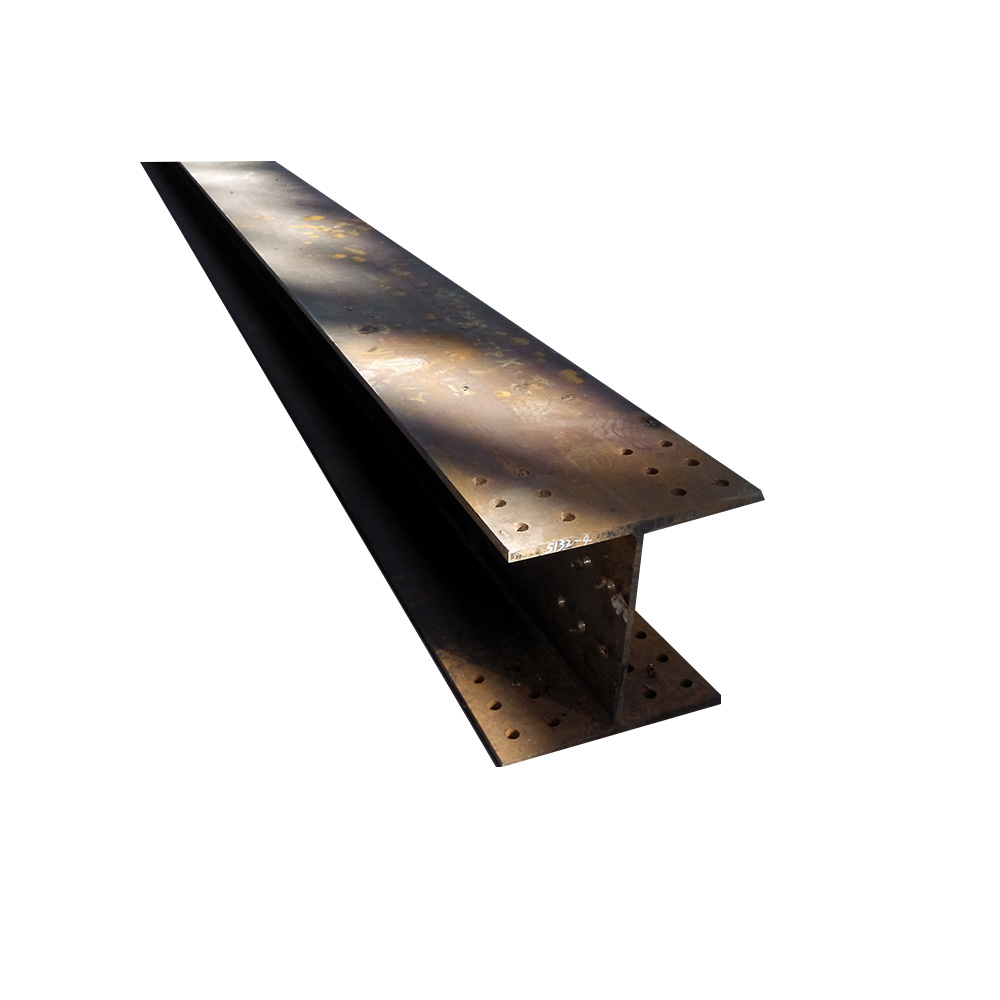

工件

参数

截面（宽×高）

mm

100×100—610×550

长度

mm

13000

钻孔厚度

mm

40

工件重量

t

20

主轴

主轴数量

个

3

主轴电机功率

kW

4×3

主轴转速范围（变频调速）

r/min

100～720

工进速度（伺服电机控制）

mm/min

20～200

上部主轴进给行程

mm

350

左侧主轴进给行程（基准侧）

mm

230

右侧主轴进给行程

mm

400

钻孔直径

mm

φ32

钻夹形式

莫氏锥度

4＃

伺服电机功率

kW

1×6

上动力头单元

行程（左右行程范围）

mm

30～580

左动力头单元

行程（上下行程范围）

mm

30～510

右动力头单元

行程（上下行程范围）

mm

30～510

钻孔动力头单元

移动速度

m/min

6

工件夹紧与定位

夹紧缸个数

个

左侧和前后两端定位，油缸推力把工件靠到基准上，螺栓压板夹紧

夹紧力

kN

工作台

工作台尺寸（长×宽）

mm

13500*750

T型槽尺寸

mm

28

工作台材料

焊接件

工作台重量

t

约30吨（含左右底座）

龙门纵向移动

行程

mm

13000

伺服电机功率

kW

2X2

移动速度

m/min

8

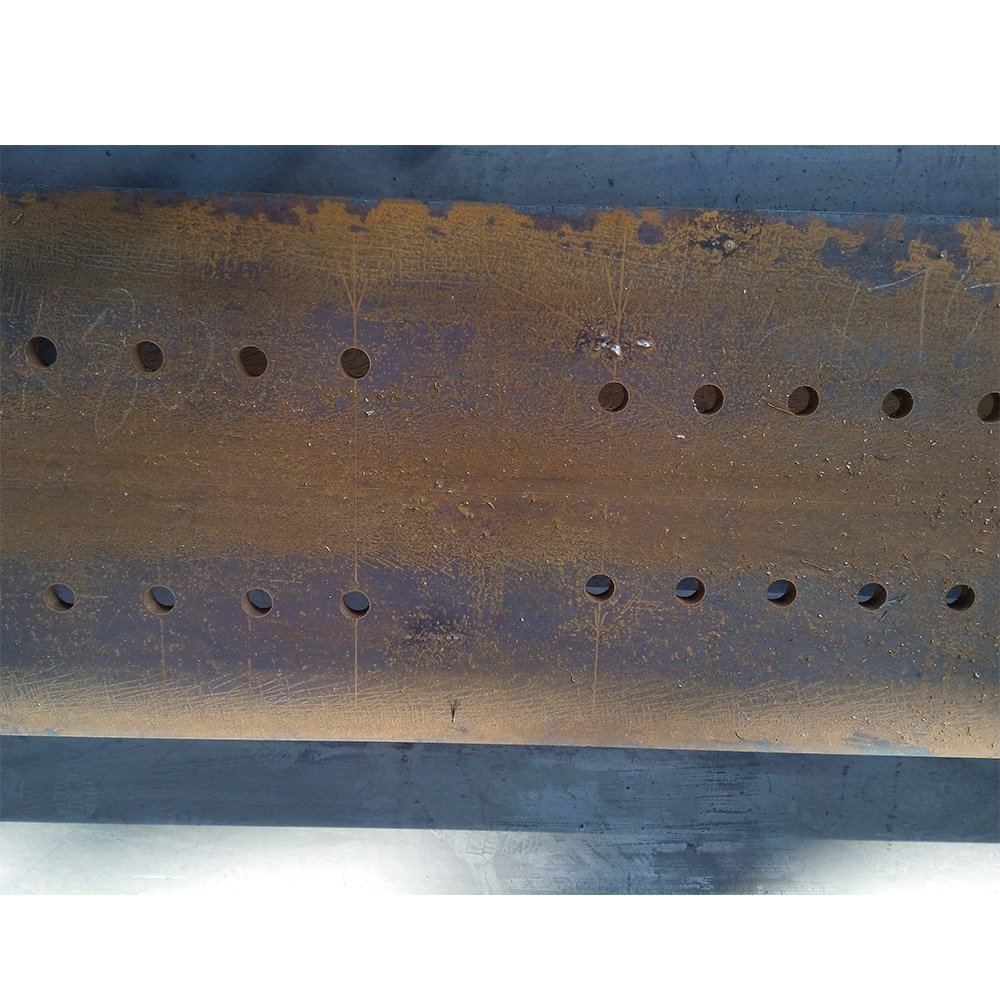

加工精度

同一平面内任意两孔间距尺寸偏差

mm

±0.3

同一平面内任意两孔对角线偏差

mm

±0.5

任一平面内孔对定位基准偏差

mm

±0.5

相邻孔群孔距误差

mm

±0.7

机床精度

主轴端面及侧面跳动度

mm

≤0.02

上主轴与工作台平面的垂直度

mm

≤0.04

左右主轴与工作台平面的平行度

mm

≤0.05

左右主轴与工作台纵向轴线垂直度

mm

≤0.05

上主轴与左右的垂直度

mm

≤0.05

龙门纵向移动任意1米范围内偏差

mm

≤0.07

龙门纵向移动全长范围内尺寸偏差

mm

≤0.2

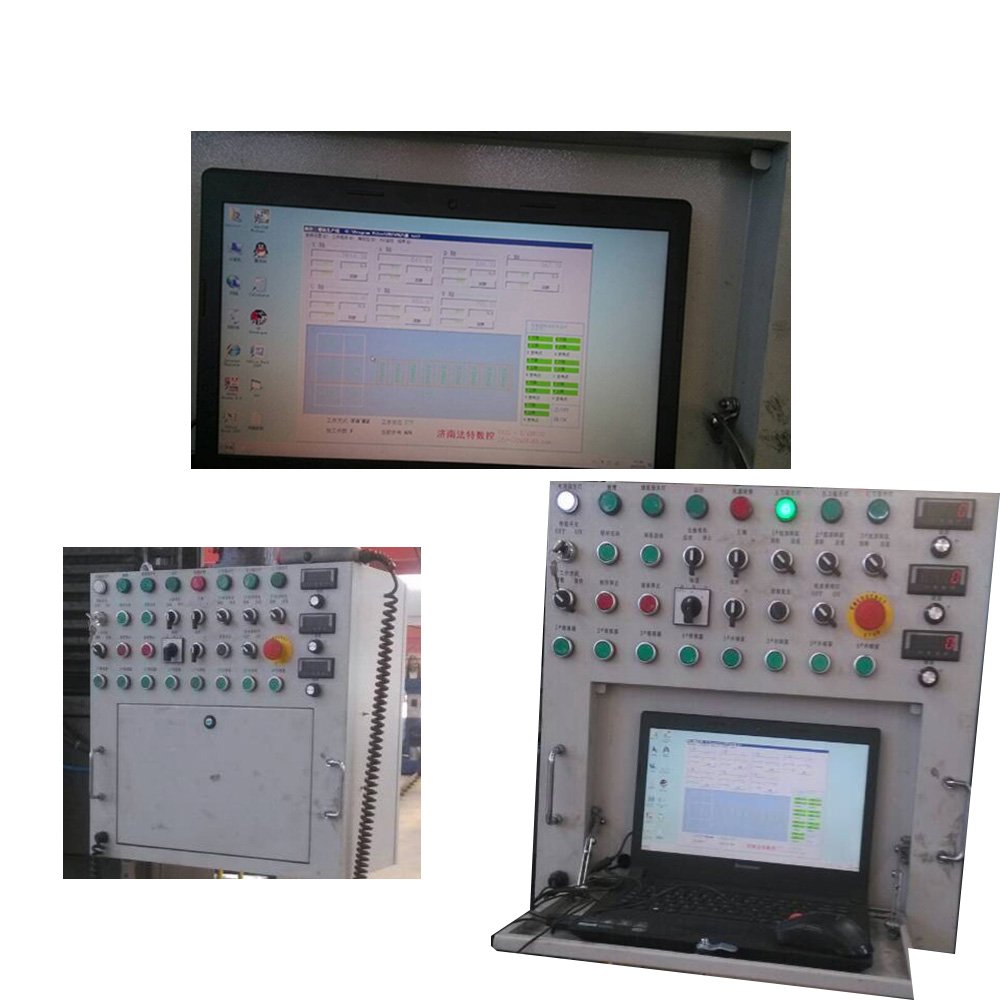

控制系统

控制方式

电脑+PLC

数控轴数

个

8轴

冷却系统

冷却方式

气雾冷却或水冷却

冷却箱容量

L

1000

冷却泵电机功率及数量

kW

0.37X2

液压系统

系统压力

MPa

5MPa

油箱容量

L

100

液压泵电机功率

kW

4

排屑系统

排屑机功率

kW

3X4，4台

总功率

kW

35

总重量

㎏

约40000

外形尺寸

长×宽×高（不含电气柜）

mm

15000×3400×2700
