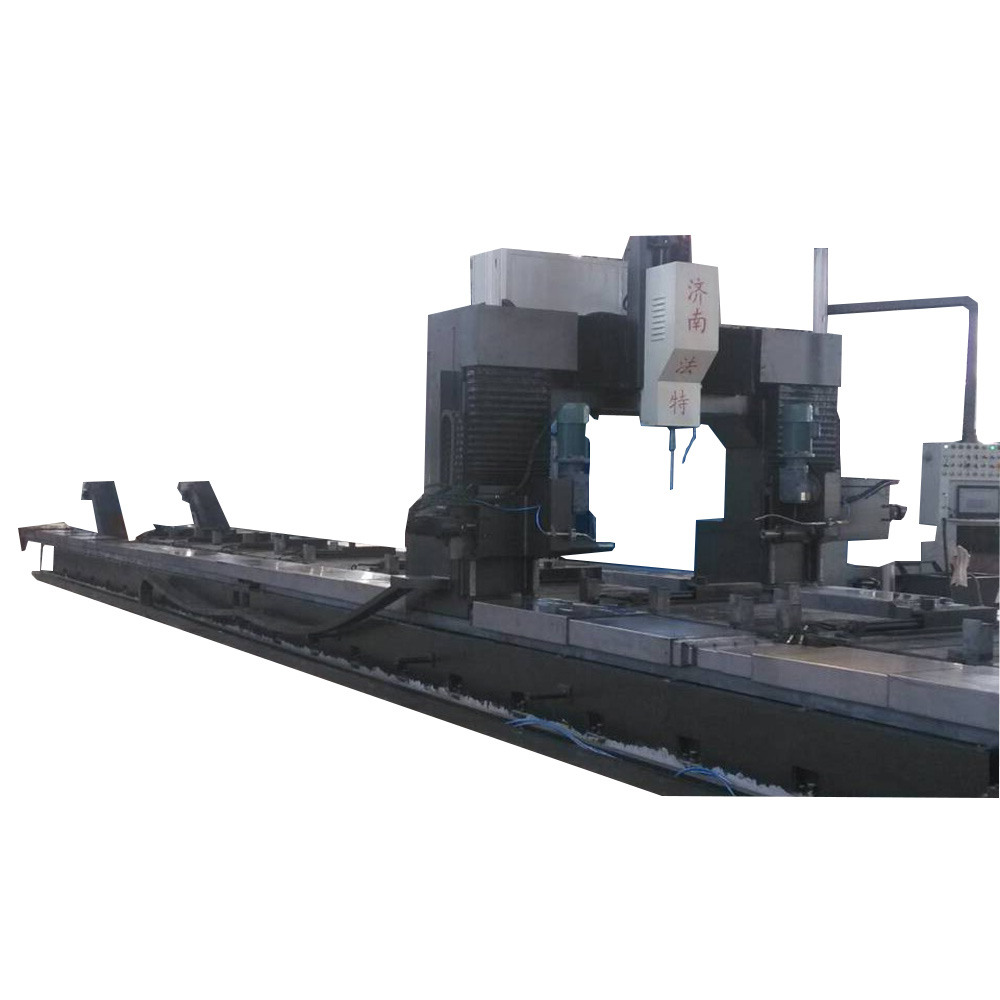

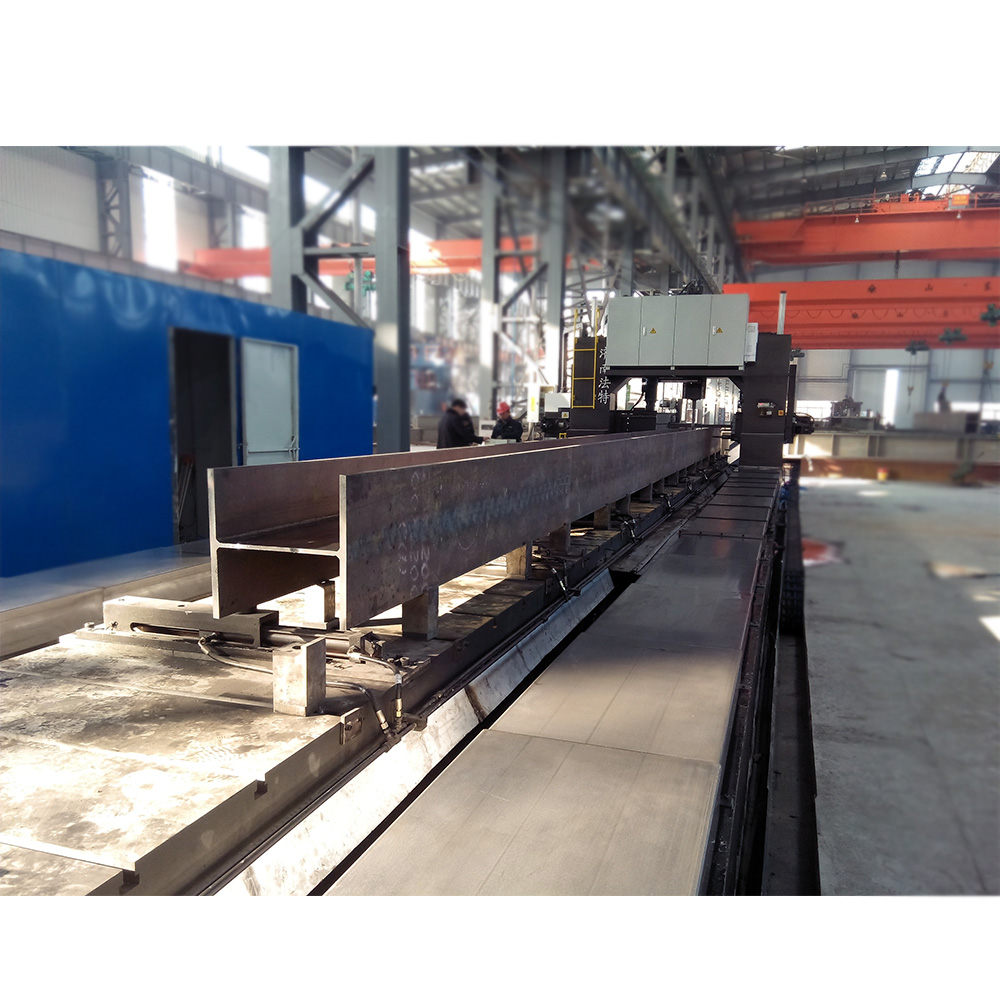

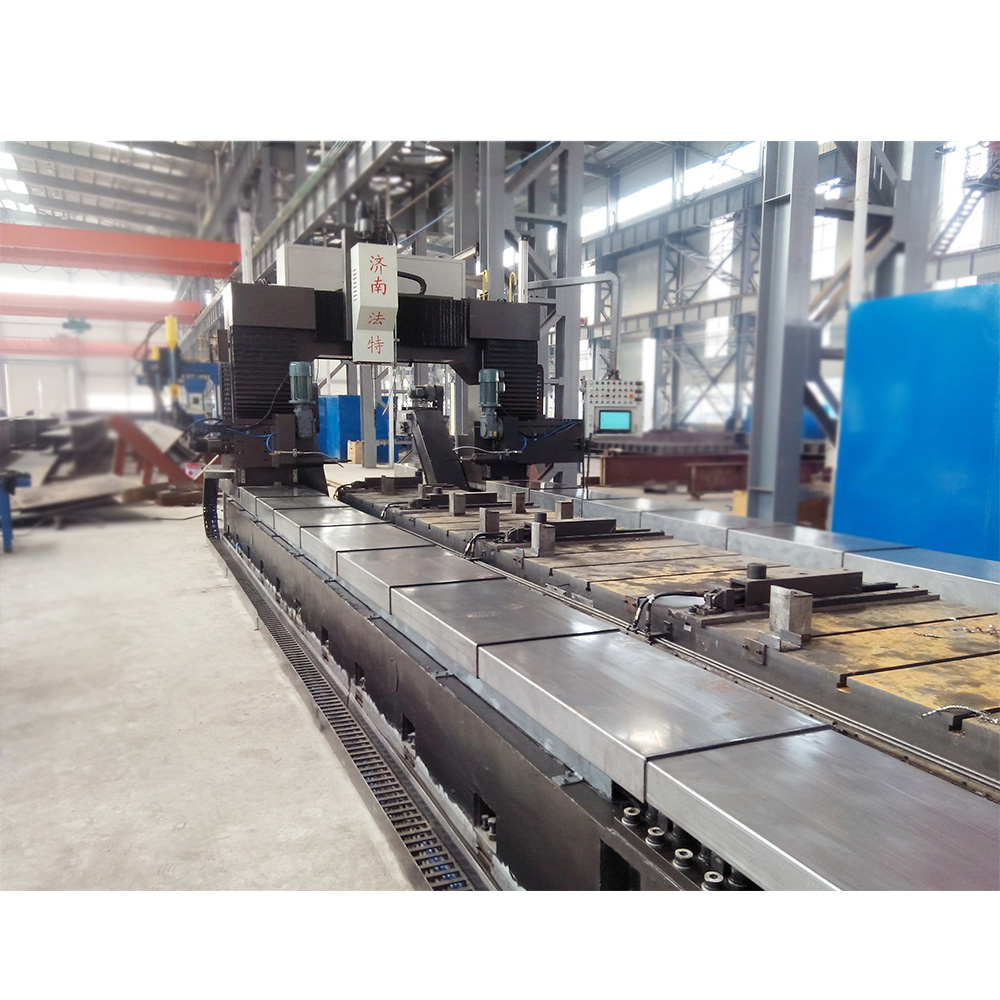

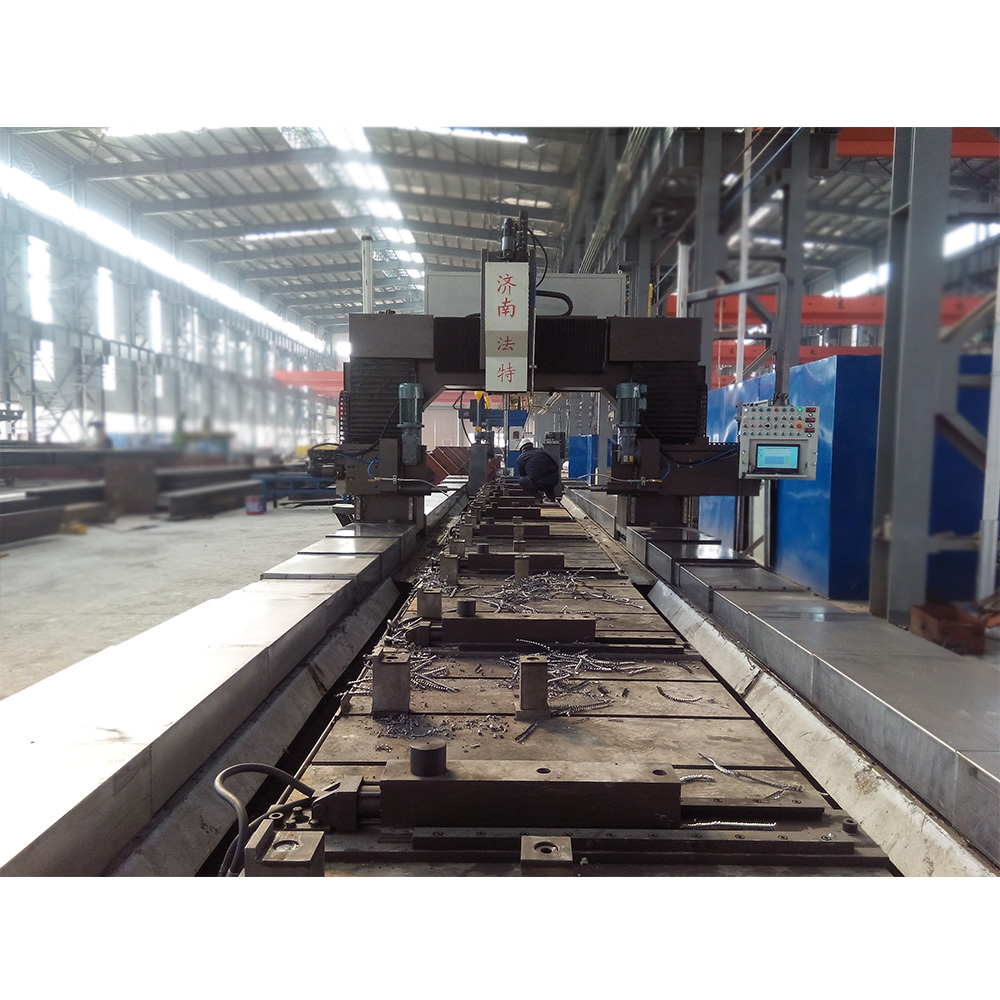

SWZ1000龙门移动式数控三维钻床三维钻
技术参数
参 数 名 称
单位
参数值
工件
参数
截面（宽×高）
mm
100×100—610×550
长度
mm
13000
钻孔厚度
mm
40
工件重量
t
20
主轴
主轴数量
个
3
主轴电机功率
kW
4×3
主轴转速范围（变频调速）
r/min
100～720
工进速度（伺服电机控制）
mm/min
20～200
上部主轴进给行程
mm
350
左侧主轴进给行程（基准侧）
mm
230
右侧主轴进给行程
mm
400
钻孔直径
mm
φ32
钻夹形式
莫氏锥度
4＃
伺服电机功率
kW
1×6
上动力头单元
行程（左右行程范围）
mm
30～580
左动力头单元
行程（上下行程范围）
mm
30～510
右动力头单元
行程（上下行程范围）
mm
30～510
钻孔动力头单元
移动速度
m/min
6
工件夹紧与定位
夹紧缸个数
个
左侧和前后两端定位，油缸推力把工件靠到基准上，螺栓压板夹紧
夹紧力
kN
工作台
工作台尺寸（长×宽）
mm
13500*750
T型槽尺寸
mm
28
工作台材料
焊接件
工作台重量
t
约30吨（含左右底座）
龙门纵向移动
行程
mm
13000
伺服电机功率
kW
2X2
移动速度
m/min
8
加工精度
同一平面内任意两孔间距尺寸偏差
mm
±0.3
同一平面内任意两孔对角线偏差
mm
±0.5
任一平面内孔对定位基准偏差
mm
±0.5
相邻孔群孔距误差
mm
±0.7
机床精度
主轴端面及侧面跳动度
mm
≤0.02
上主轴与工作台平面的垂直度
mm
≤0.04
左右主轴与工作台平面的平行度
mm
≤0.05
左右主轴与工作台纵向轴线垂直度
mm
≤0.05
上主轴与左右的垂直度
mm
≤0.05
龙门纵向移动任意1米范围内偏差
mm
≤0.07
龙门纵向移动全长范围内尺寸偏差
mm
≤0.2
控制系统
控制方式
电脑+PLC
数控轴数
个
8轴
冷却系统
冷却方式
气雾冷却或水冷却
冷却箱容量
L
1000
冷却泵电机功率及数量
kW
0.37X2
液压系统
系统压力
MPa
5MPa
油箱容量
L
100
液压泵电机功率
kW
4
排屑系统
排屑机功率
kW
3X4，4台
总功率
kW
35
总重量
㎏
约40000
外形尺寸
长×宽×高（不含电气柜）
mm
15000×3400×2700
