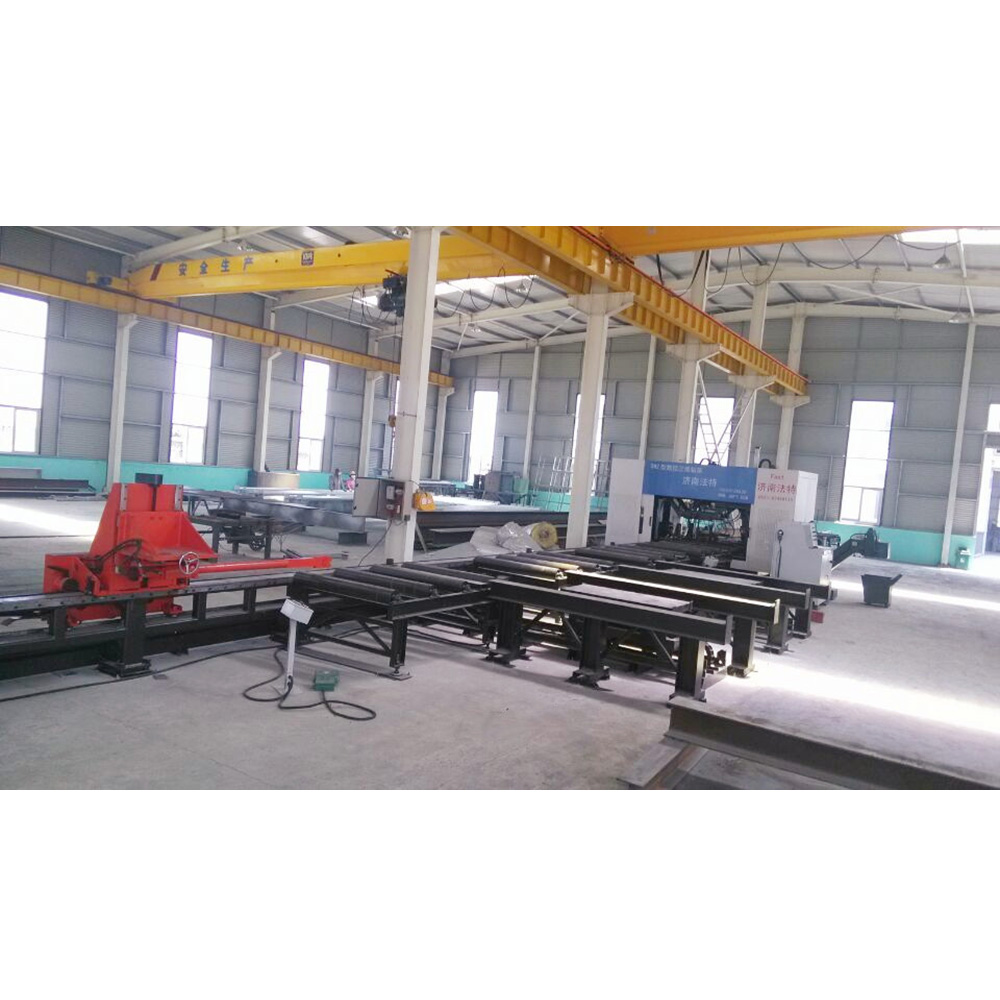

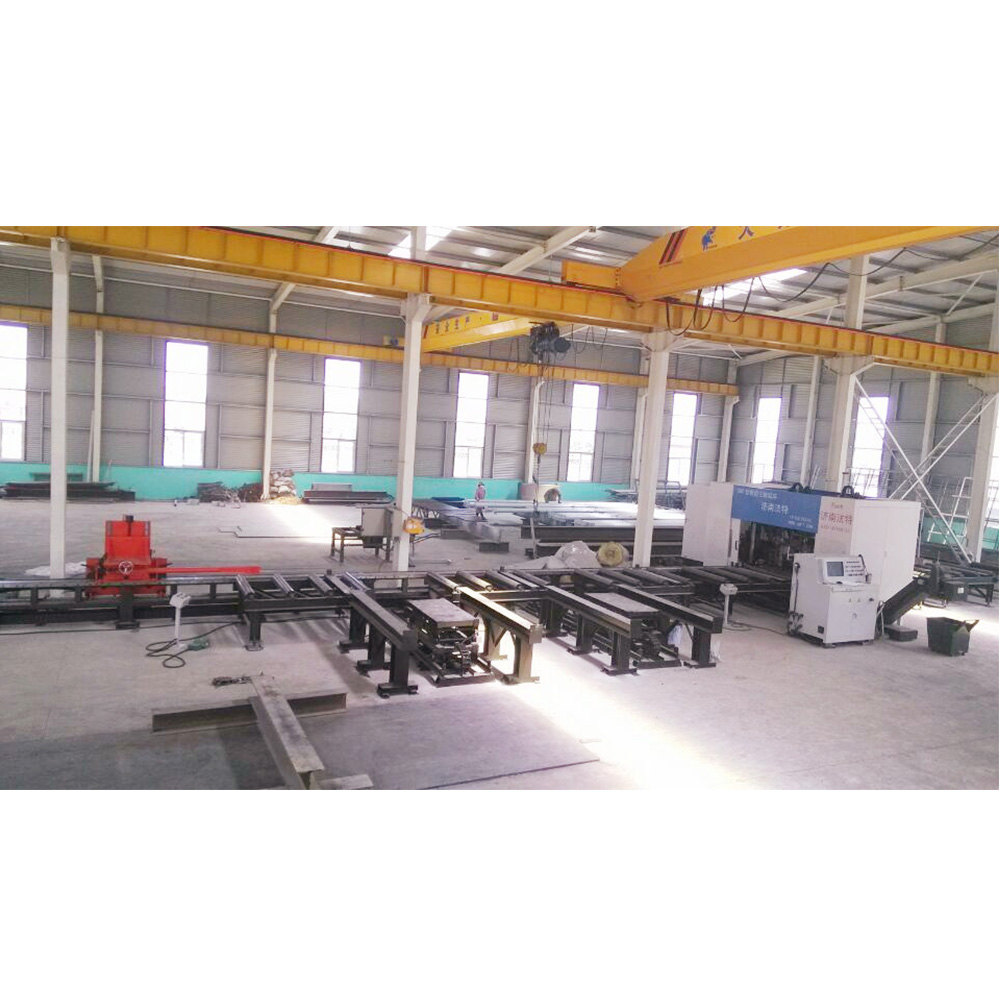

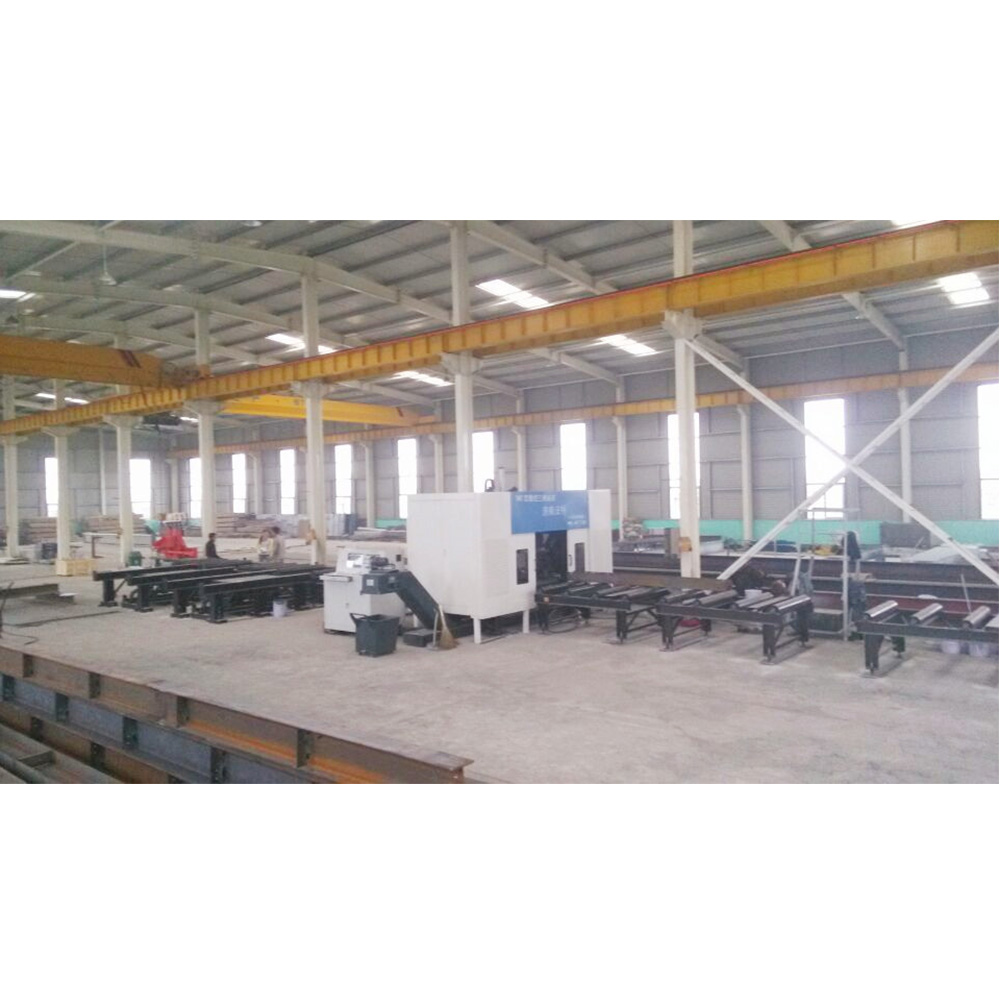

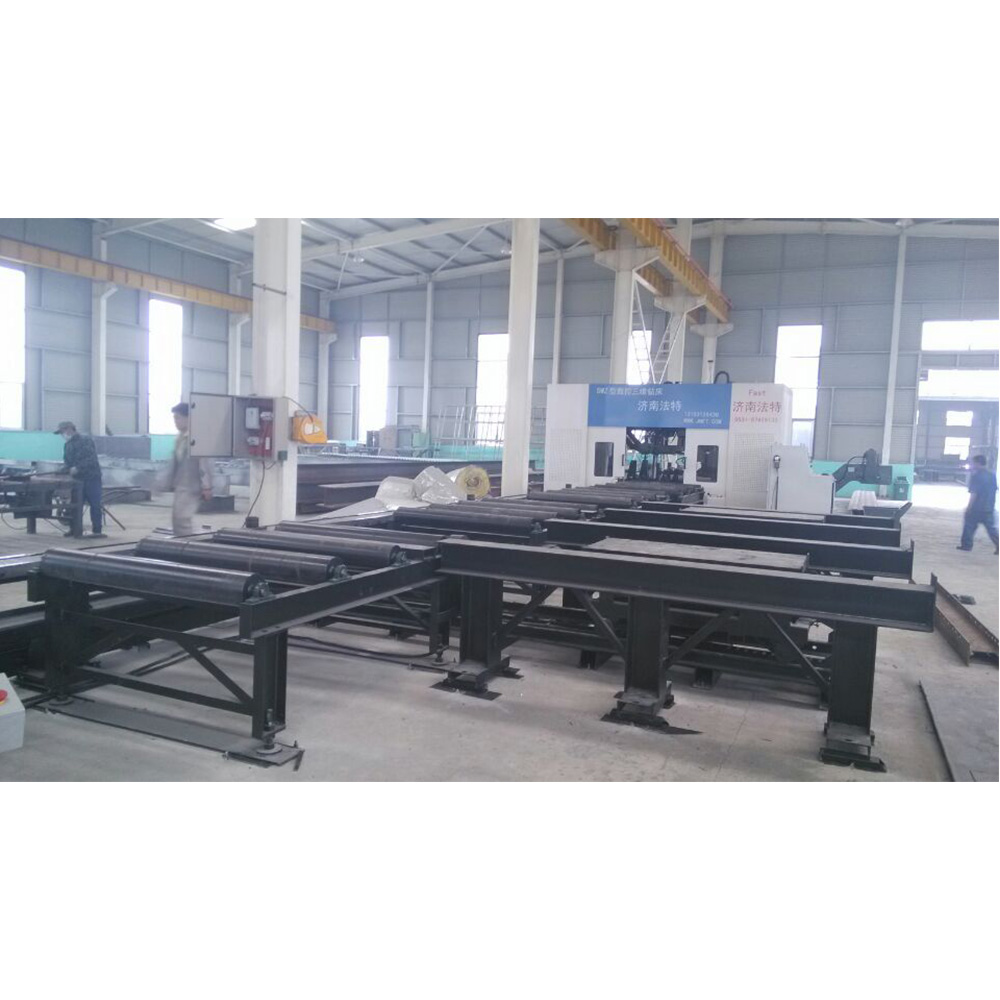

SWZ1050三维数控钻床
  • SWZ1050三维数控钻床
SWZ1050三维数控钻床

所属类别:钢结构立体车库加工设备

产品规格:

  • 项 目 名 称

    单位

    规 格

    H型钢:最大宽度×最大高度

    mm

    1000×500

    H型钢:最小宽度×最小高度

    mm

    150×100

    自动送进长度

    mm

    100012000

    最大工件腹板厚度

    mm

    40

    最大重量

    kg

    15000

    钻孔主轴数量

    3

    每个主轴速范围

    r/min

    180750

    轴向工进速度

    mm/min

    20200

    上单元主轴进给行程

    mm

    220

    左、右单元主轴进给行程

    mm

    220

    腹板最大钻孔直径

    mm

    φ40

    翼板最大钻孔直径

    中心线

    移动范围

    上单元主轴(左右)移动范围

    mm

    401000

    左右单元主轴垂直(上下)位置移动范围

    mm

    30500

    非基准侧单元水平移动范围

    mm

    0-600

    钻夹形式

    莫氏锥

    4

    孔群内孔距误差

    mm

    ±0.5

    相邻孔群孔距误差

    mm

    ±0.75

    压缩空气压力

    MPa

    0.4-0.6

    冷却箱容量

    L

    80

    夹持臂上下(竖直方向)行程

    mm

    220

    夹持臂左右(横向)行程

    mm

    350

    夹持臂运动前进方向)行程

    mm

    13500

    齿轮齿条传动伺服电机功率

    KW

    4

    上料道外形尺寸(长×宽×高)

    mm

    15000×1250×1630

    下料道长度

    mm

    12000

    总功率

    KW

    约30

    生产线外形尺寸 L×W×H

    mm

    30000×6100×3050
