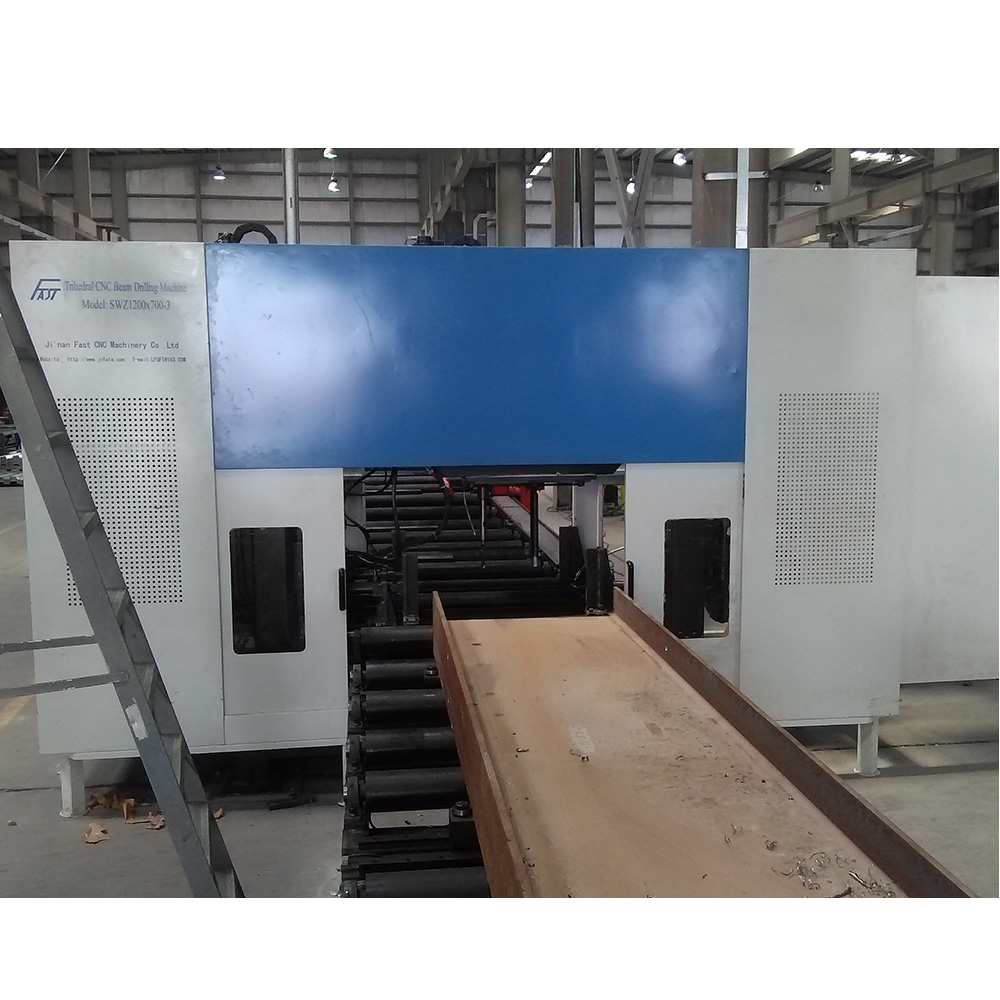

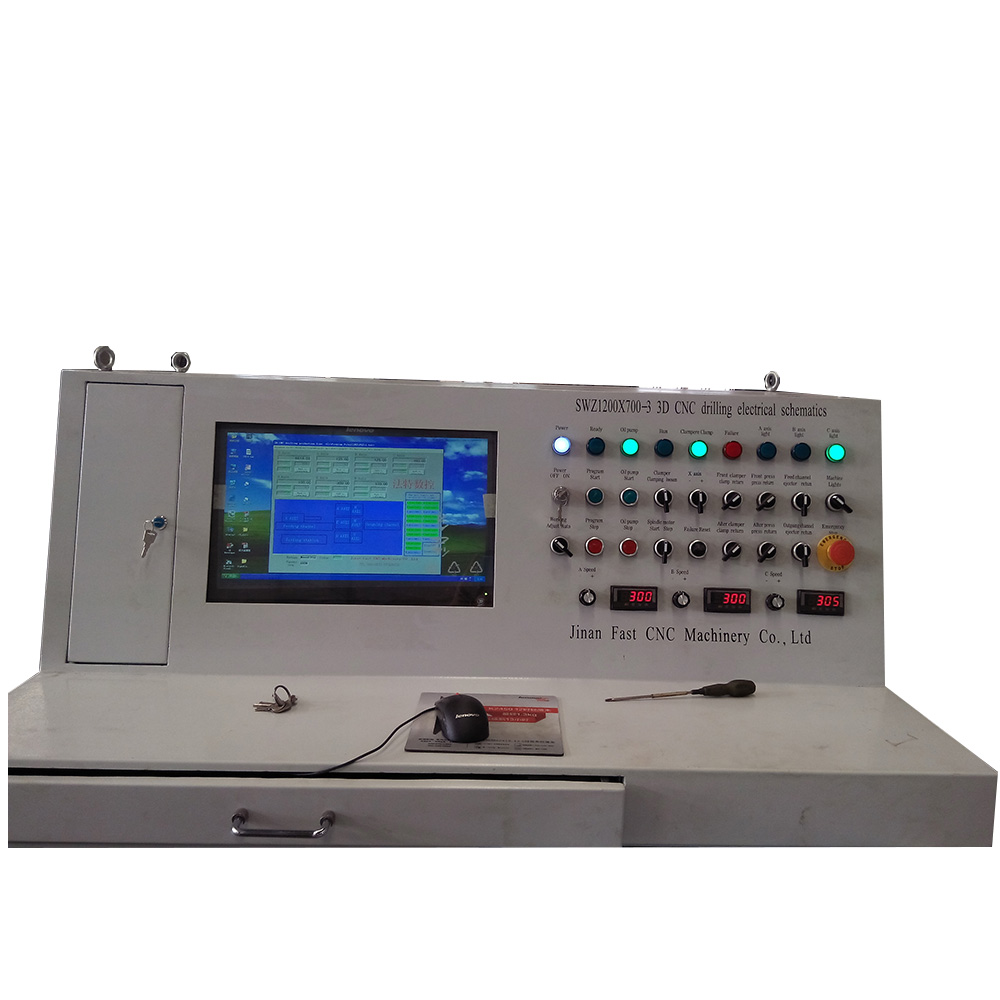

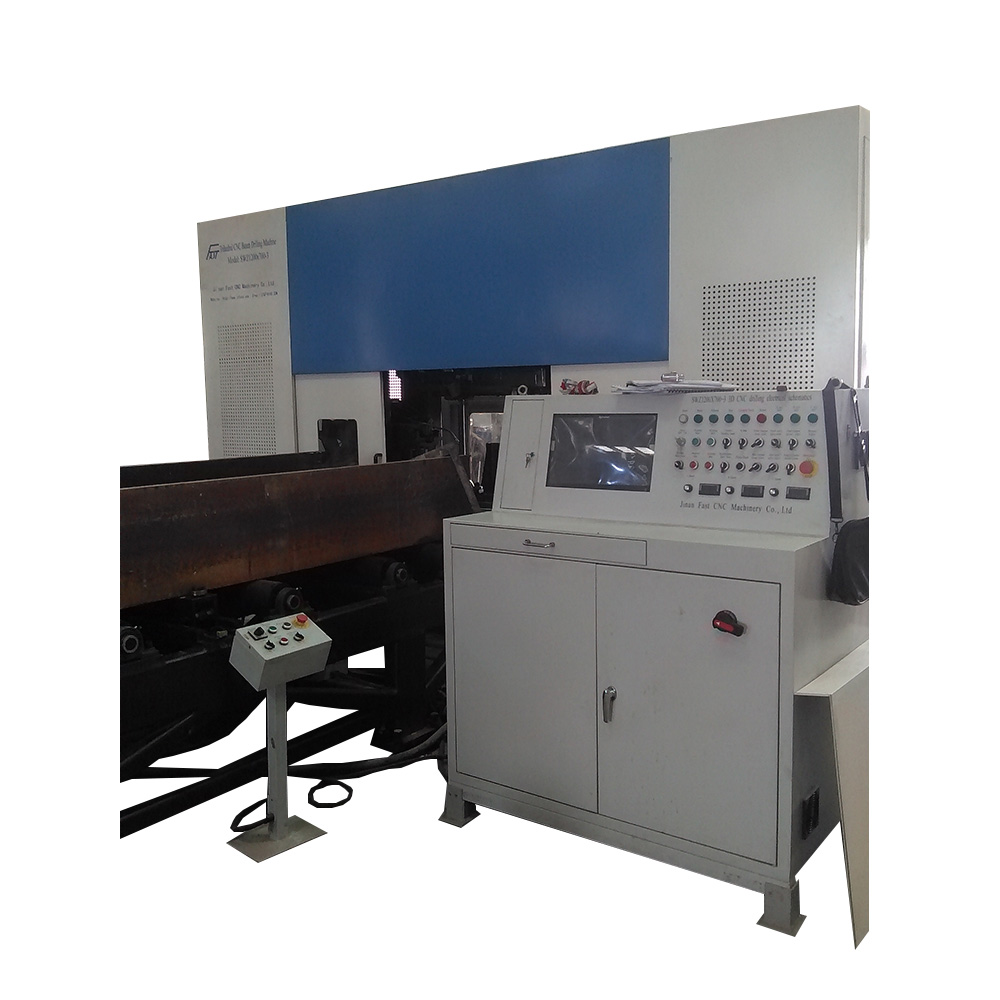

项 目 名 称

单位

规 格

H型钢：大宽度×大高度

mm

1000×500

H型钢：小宽度×小高度

mm

150×100

自动送进料长度

mm

1000～12000

大工件腹板厚度

mm

≤40

大重量

kg

15000

钻孔主轴数量

个

3

每个主轴转速范围

r/min

180～750

轴向工进速度

mm/min

20～200

上单元主轴进给行程

mm

220

左、右单元主轴进给行程

mm

220

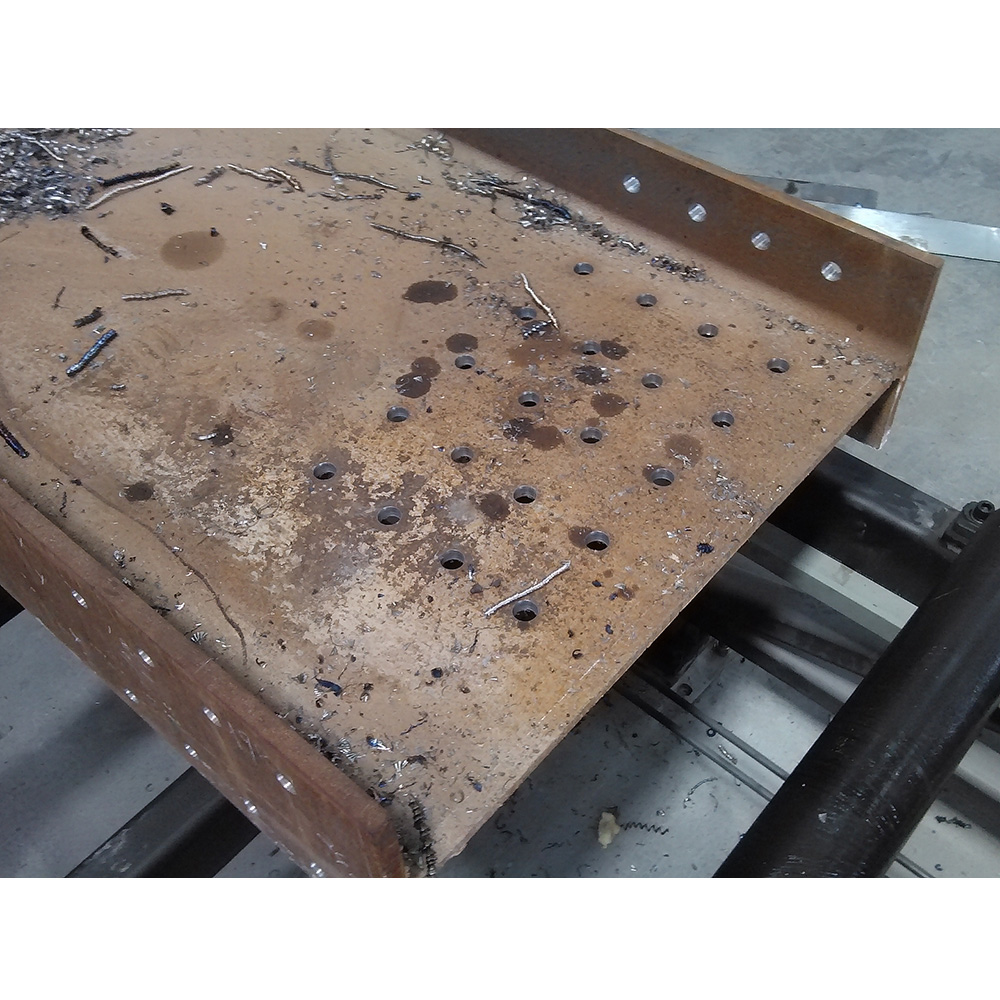

腹板大钻孔直径

mm

φ40

翼板大钻孔直径

中心线

移动范围

上单元主轴横向(左右)移动范围

mm

40～1000

左右单元主轴垂直(上下)位置移动范围

mm

30～500

非基准侧单元水平移动范围

mm

0-600

钻夹形式

莫氏锥孔

4＃

孔群内孔距误差

mm

±0.5

相邻孔群孔距误差

mm

±0.75

压缩空气压力

MPa

0.4-0.6

冷却箱容量

L

80

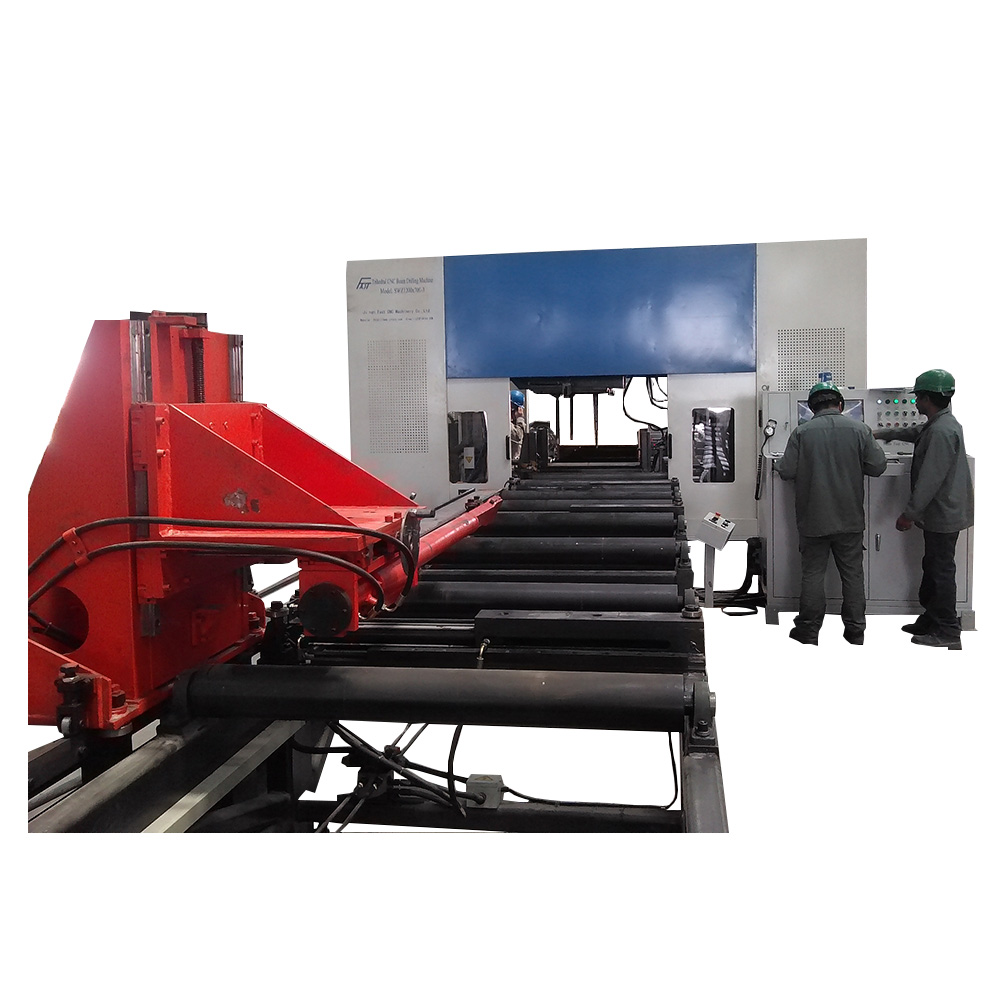

夹持臂上下（竖直方向）行程

mm

220

夹持臂左右（横向）行程

mm

350

夹持臂运动（前进方向）行程

mm

13500

齿轮齿条传动伺服电机功率

KW

约4

上料道外形尺寸（长×宽×高）

mm

15000×1250×1630

下料道长度

mm

12000

总功率

KW

约30

生产线外形尺寸 L×W×H

mm

30000×6100×3050
